ZHCUB74 june 2023
2.1 硬件設置
在默認跳線設置中，該板可以直接由 USB 電源評估，不需要外部電源。設置連接如圖 2-1 中所示。設置過程如下：
- 使用 30 引腳帶狀電纜將 USB2ANY 與 LP5860TEVM 連接在一起。
- 將 USB 電纜插入計算機上的 USB 端口。
圖 2-1 硬件連接圖 2-2 顯示了默認跳線設置。

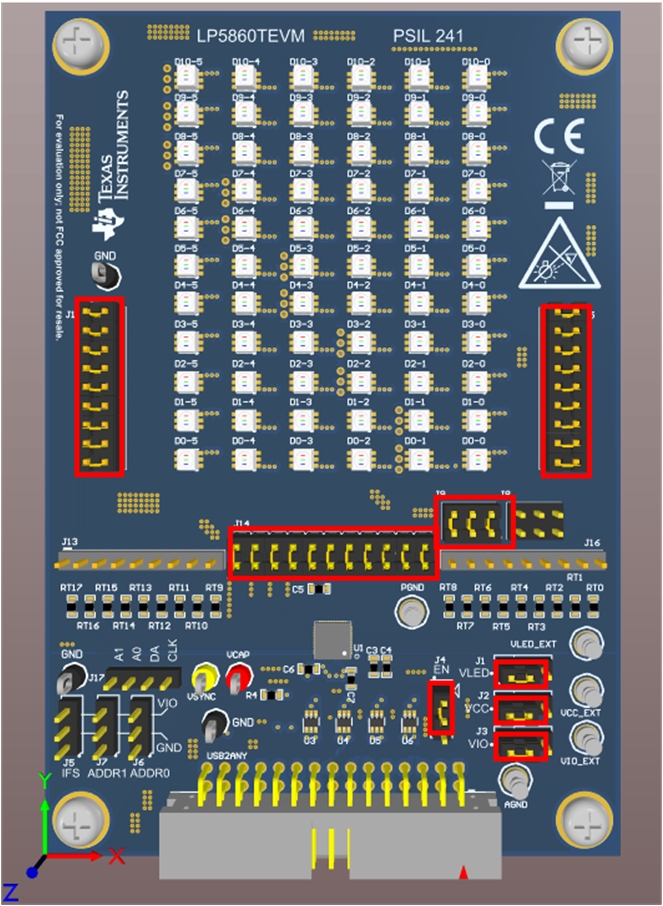

圖 2-2 默認跳線設置如果最大電流設置為高于 20mA，則建議在評估期間使用外部 VLED 電源，因?yàn)?USB 只能提供約 400mA 的電流。設置過程如下：
- 使用 30 引腳帶狀電纜將 USB2ANY 與 LP5860TEVM 連接在一起。
- 將 5V 外部電源連接到 VLED_EXT 端子（請參見圖 2-3）并將開關跳線 (J1) 連接到另一側。
- 將 USB 電纜插入計算機上的 USB 端口。

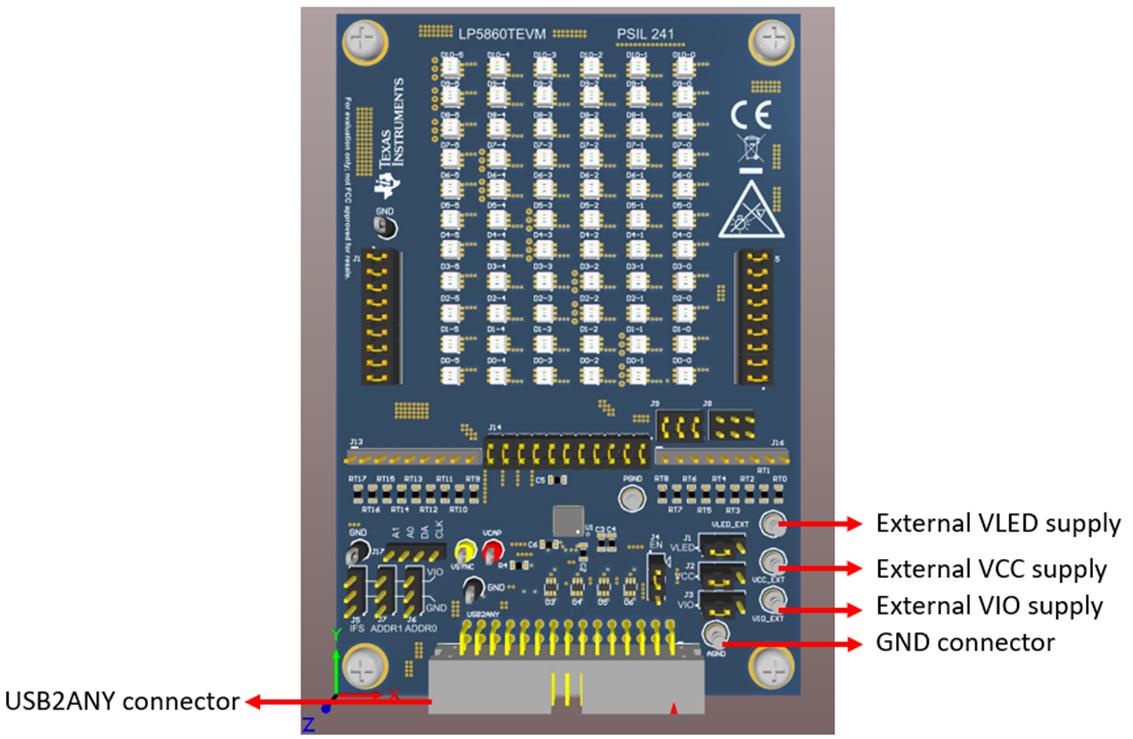

圖 2-3 主要外部連接器
