4.2 充電模式
按以下方式連接設備：
- 電源 PS#1：BQ25180 的 VIN 為 5V
- 電源 PS#2：BQ25180 的 VBAT 為 3.7V
- 示波器通道 SC#1：VIN
- 示波器通道 SC#2：VSYS
- 示波器通道 SC#3：VBAT
打開電源 PS#2，然后打開電源 PS#1。VSYS 將升高到 4.5V 電平。只要 TS 保持在默認配置并且沒有其他故障，器件就會開始充電。
圖 4-1 BQ25180 EVM 連接.
若要調整充電電流或更改其他參數，請將 USB2ANY 連接到 EVM，然后啟動 TI Charger GUI。
注： 如果電源（VIN 和 VBAT）關斷，則需要重新啟動 TI Charger GUI，以使正確的 I2C 事務反映在 TI Charger GUI 中

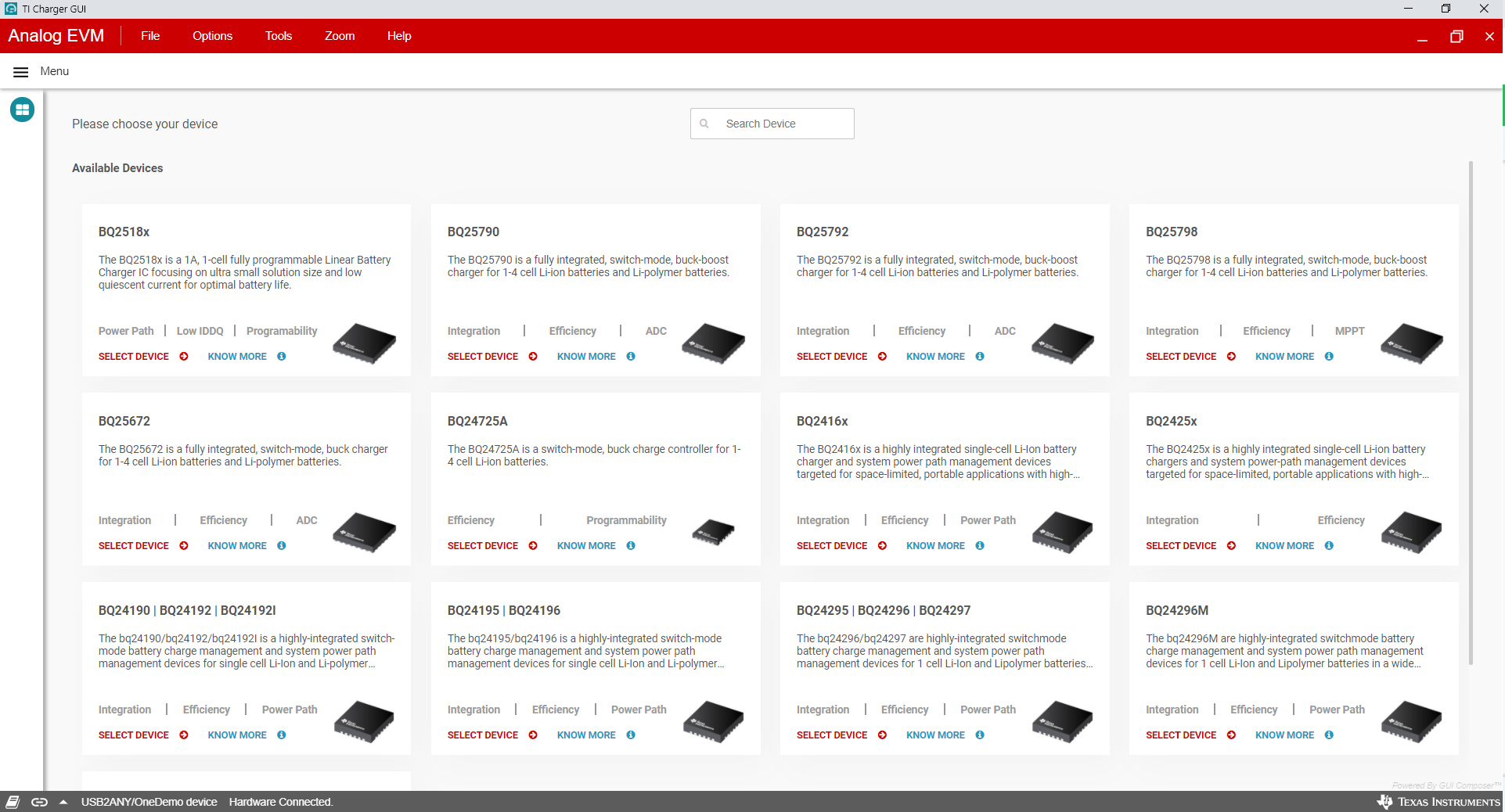

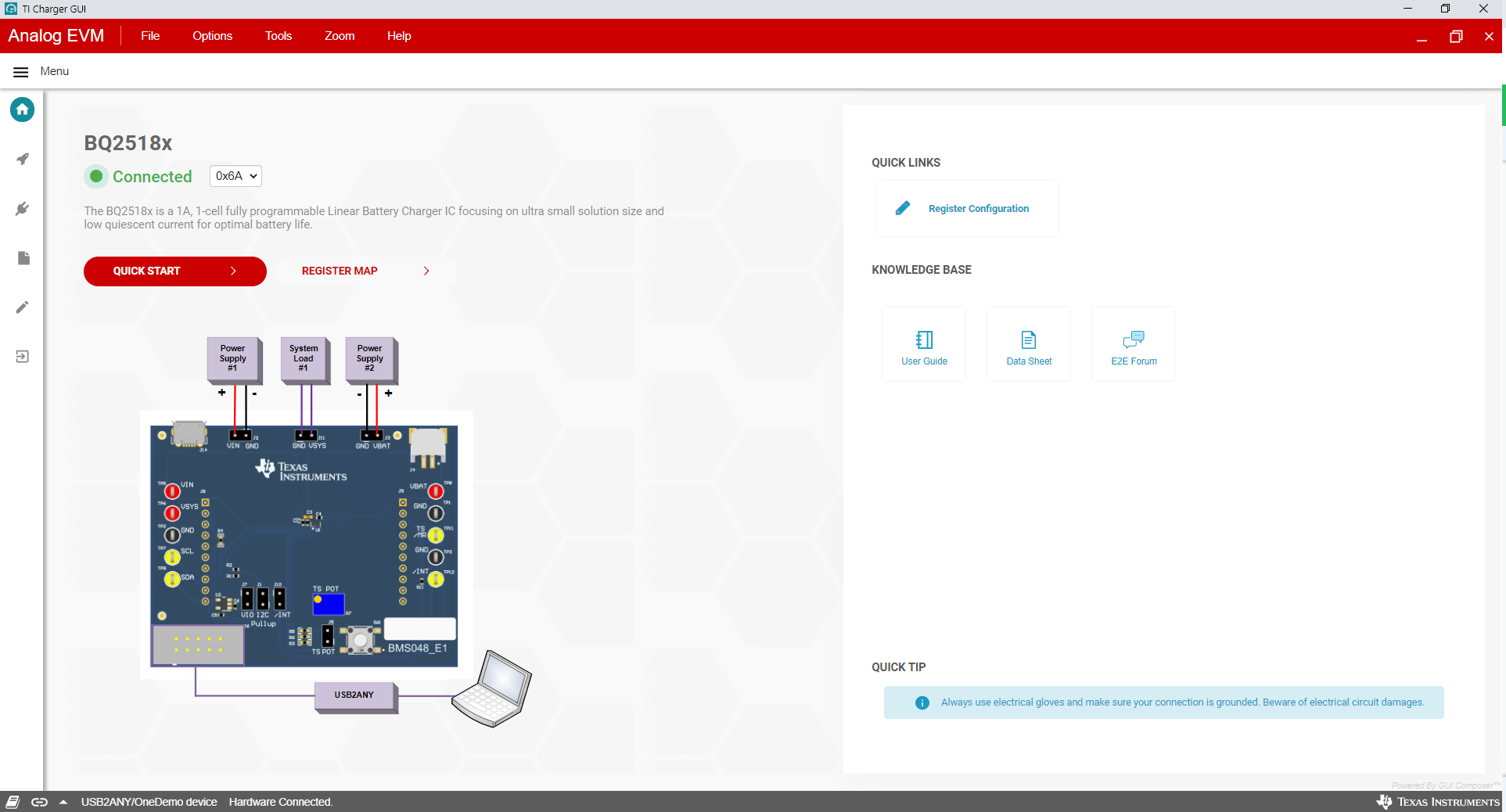

圖 4-2 TI Charger GUI 器件選擇從充電器選項中選擇 BQ2518X。點擊 Quick Start（快速啟動）或 Register Map（寄存器映射）。

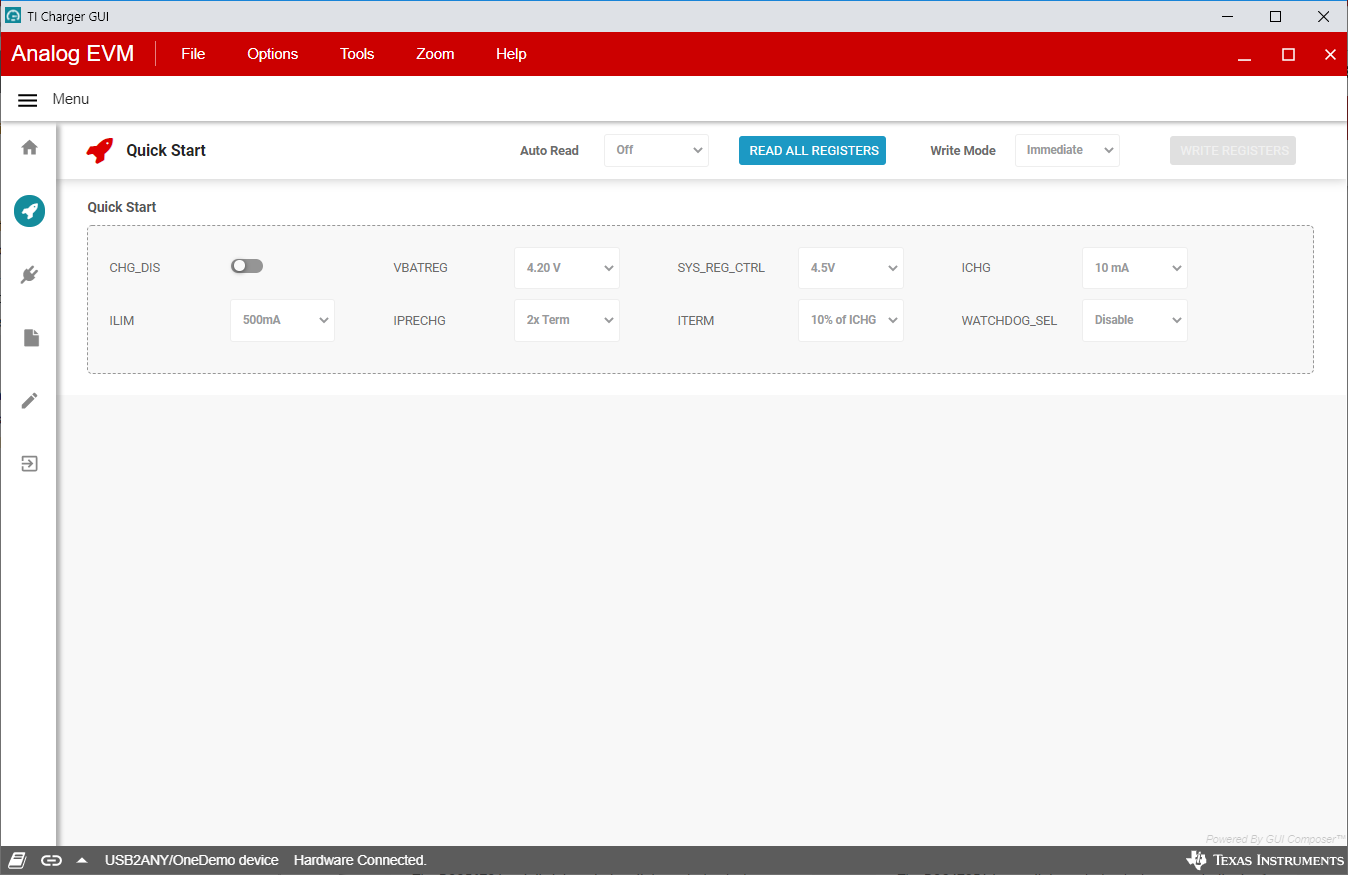

圖 4-3 BQ25180EVM 已連接“Quick Start”（快速啟動）如圖 4-4 所示
圖 4-4 快速啟動“Register Map”（寄存器映射）如圖 4-5 所示。

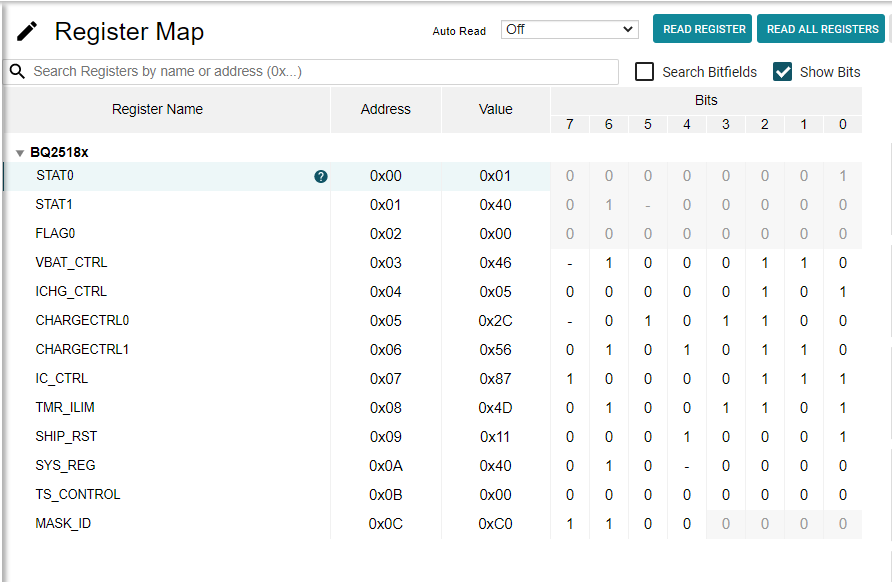

圖 4-5 寄存器映射
