ZHCU974A May 2005 – March 2022 TPS40100
5.3.3.2 單器件跟蹤（放電）
- 通道 1 (+ 3.3VOUT)
- 通道 4（跟蹤輸入）
- VIN = 12V
- IOUT = 10 A

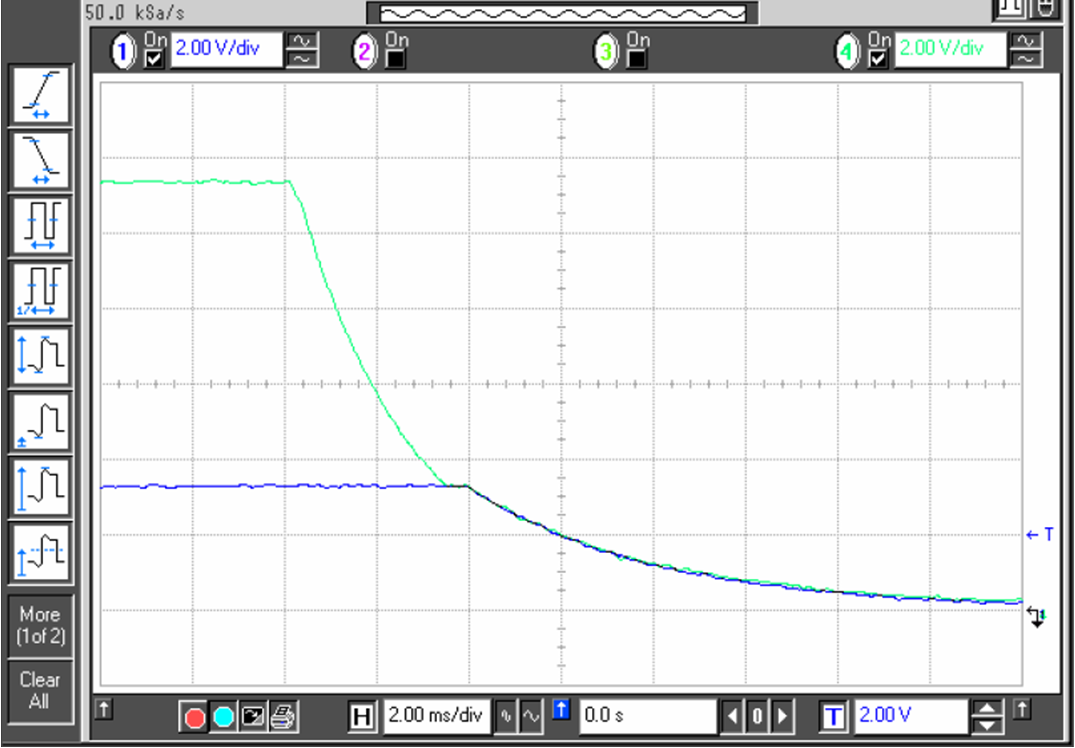

圖 5-6 單 EVM 跟蹤放電斜坡若要演示多 EVM（2 個模塊）跟蹤，必須按照以下步驟操作以確保功能正常。第二個 TPS40100 EVM 應配置為不同的輸出電壓。
- 對兩個模塊上的跟蹤啟用跳線 (J8) 的引腳 2 和 3 進行分流。
- 連接每個 EVM 的 J3 引腳 1。
- 連接每個 EVM 的 TP16。這是模塊到模塊測試點。這使得可通過 S2 將任一模塊用作控制 EVM。
- 在控制 EVM 上，跟蹤啟用開關 (S2) 應處于閉合（短接引腳 2 和 3）位置。
- 將示波器探頭連接到兩個模塊的 TP17 和 18 以及其中一個模塊上的 J3 的引腳 1。兩個模塊都應具有常見輸入電壓和公共回路。
- 遙感跳線（J6 和 J7）應當在引腳 2 和 3 之間進行分流，用于激活本地輸出感測功能。
- 施加 10.8V 至 13.2V 的輸入電壓。
- 等待 SS 電壓達到 3.5V。
- 打開控制 EVM 跟蹤啟用開關 (S2)（打開引腳 2 和 3）并觀察所監測的點（兩個 EVM 輸出和跟蹤輸入電壓。輸出電壓應該會跟隨跟蹤輸入電壓，直到達到調節點）。
- 合上控制 EVM 的跟蹤啟用開關 (S2)（短接引腳 2 和 3）并觀察所監測的點（兩個 EVM 輸出和跟蹤輸入電壓）。下降波形應該保持一致。

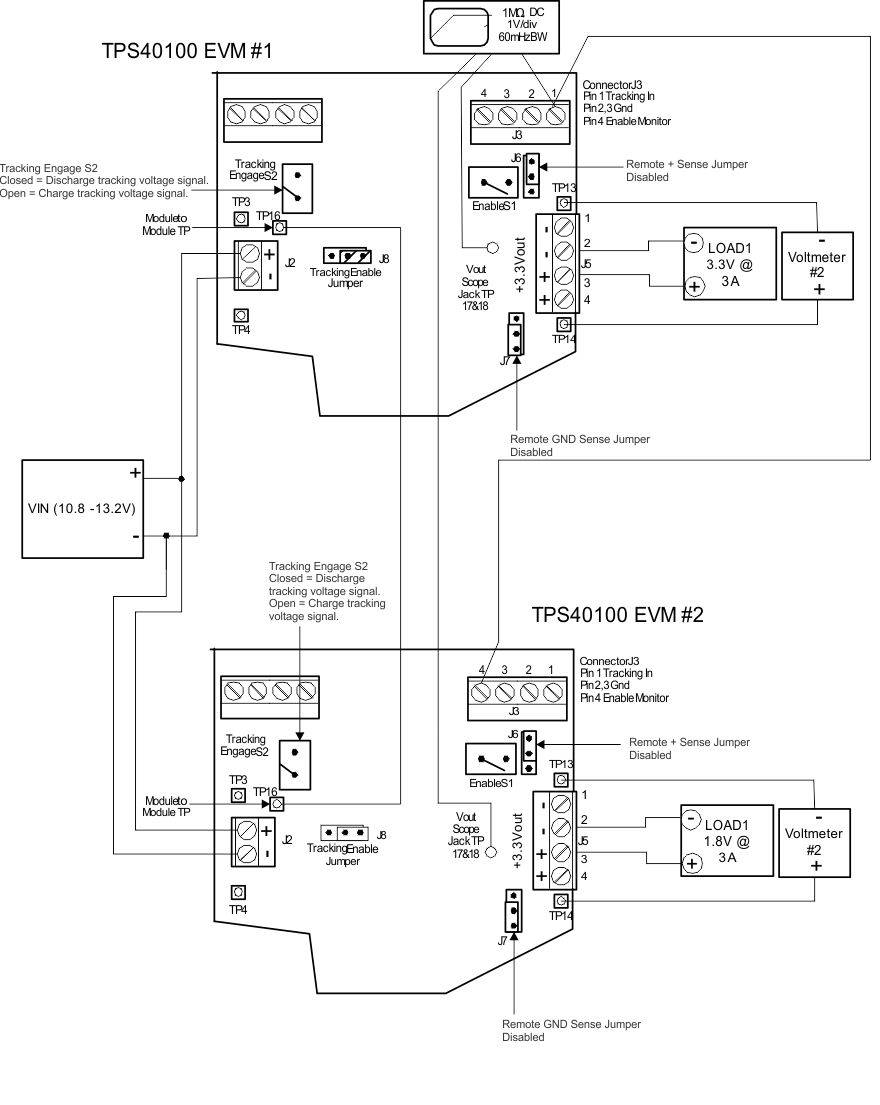

圖 5-7 TPS40100EVM-001 雙 EVM 跟蹤測試設置
