ZHCU968A December 2021 – March 2022
5.2 評估時不需要 SCB 和 GUI（EVM 獨立模式）
TMAG5328EVM 可以在獨立模式下運行，不需要 SCB 或 GUI。若要在獨立模式下運行，TMAG5328EVM 必須連接外部電源（請參見Topic Link Label4.2）。
在待機模式下，BOP 可使用 DAC、電位器或固定電阻器選項設置。請記住，沒有 SCB 時不能更改 DAC 輸出電壓。DAC 輸出電壓只能設為之前由 GUI 存儲在其非易失性存儲器中的值。因此，除非連接了 SCB，否則不能通過掃描 DAC 來確定 TMAG5328 感應到的磁通密度。但電位器不需要 SCB 就可估計 TMAG5328 感應到的磁通密度（請參見Topic Link Label4.1.2.1）。

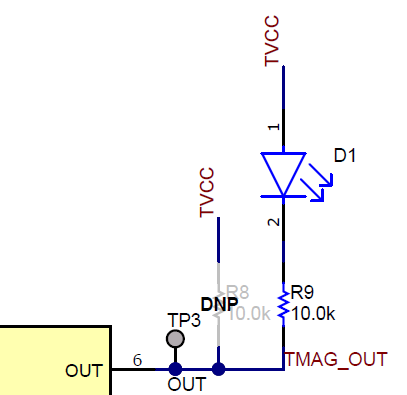

在獨立模式下，TMAG5328 OUT 引腳可在板上標記為“OUT”的測試點進行探測，或在接頭 J1 的引腳 9 上進行探測。此外，可以使用 LED D1 直觀地觀察 TMAG5328 OUT 引腳的狀態。圖 5-21 展示了 TMAG5328 上連接到 OUT 引腳的 LED 電路。如果 OUT 置為高電平，LED 熄滅。如果 OUT 置為低電平，LED 亮起。
圖 5-21 OUT LED 電路.
