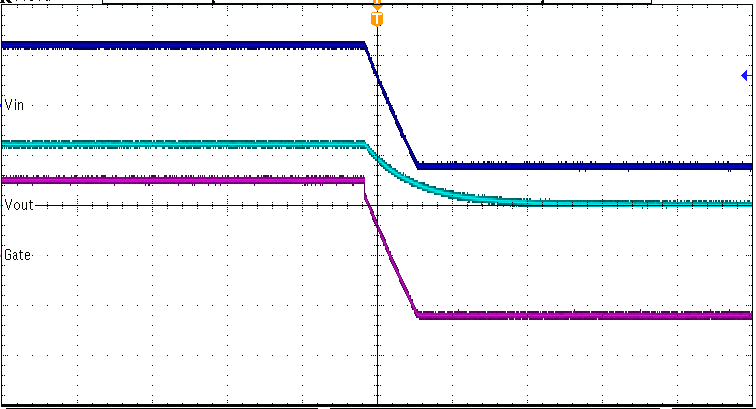

LM74700DDFEVM 的輸入端采用范圍為 12V 至 –12V 的動態電壓脈沖。如圖 3-1 所示，輸入電壓 (CH1) 降至 –12V，而輸出電壓 (CH2) 不會變?yōu)樨?fù)值。因此，負載得到了保護，免受輸入端動態反向脈沖的影響。LM74700-Q1 會對 2μs 以內的負電壓作出反應，并通過降低柵極 (CH3) 電壓來關斷 MOSFET。由于配有大型輸出電容器，隨著時間常數的增加，輸出會逐漸衰減。

圖 3-1 反極性范圍為 12V 至 –12V

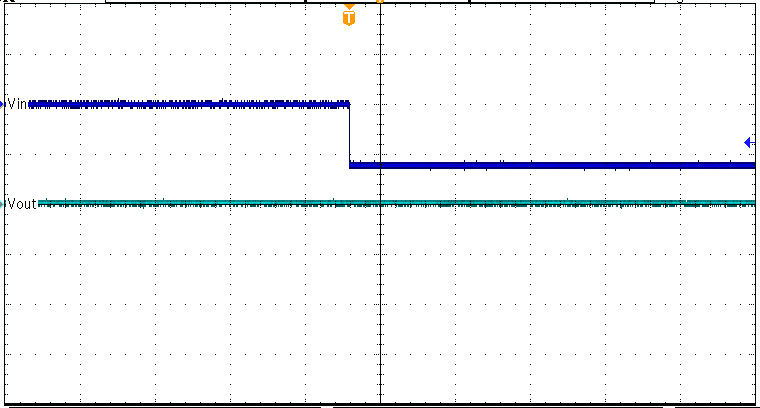

將一個 –12V 電源連接到 LM74700DDFEVM 的 VIN 輸入端。如圖 3-2 所示，在這種情況下輸出電壓保持不變，始終為 0V。該測試對反向連接 12V 電池的事件進行了仿真，從而保護負載免受負輸入電壓影響。

圖 3-2 啟動反極性 (–12V)
