6 EVM 原理圖和 PCB 布局

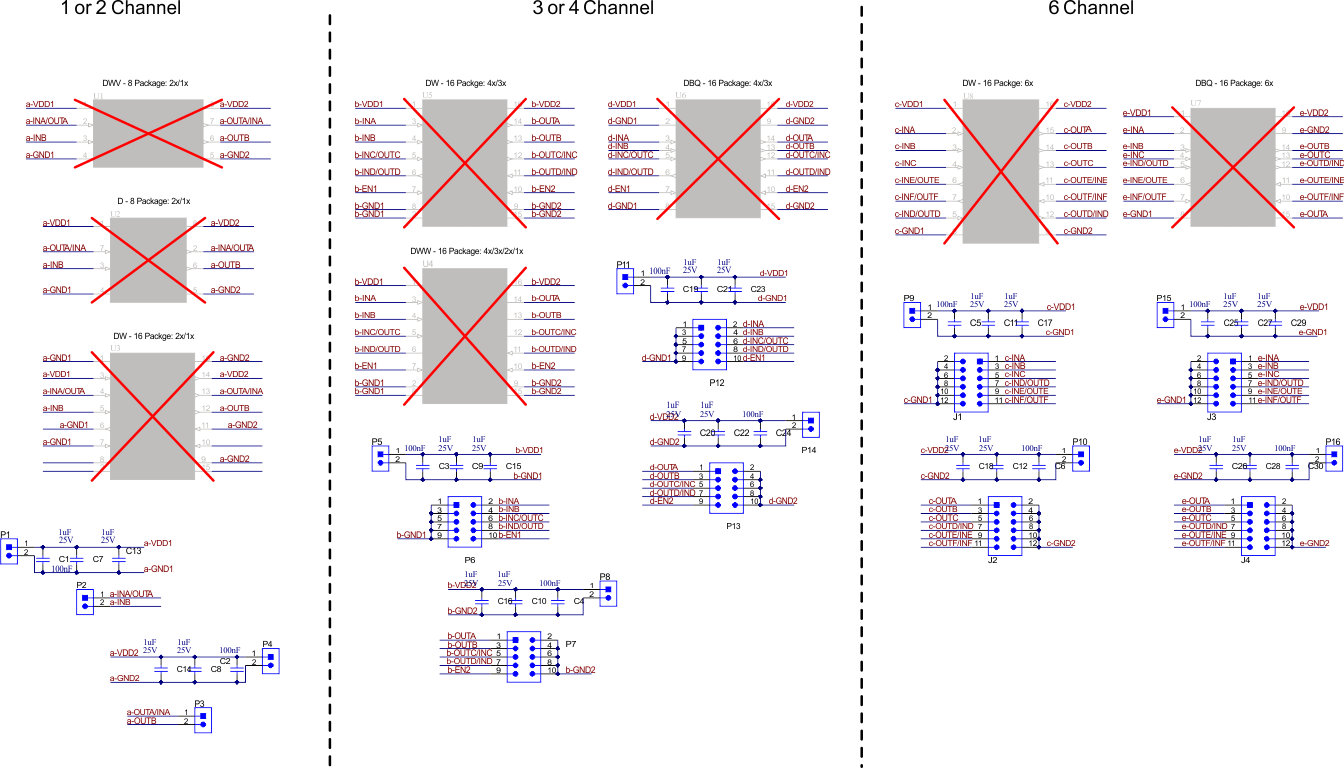

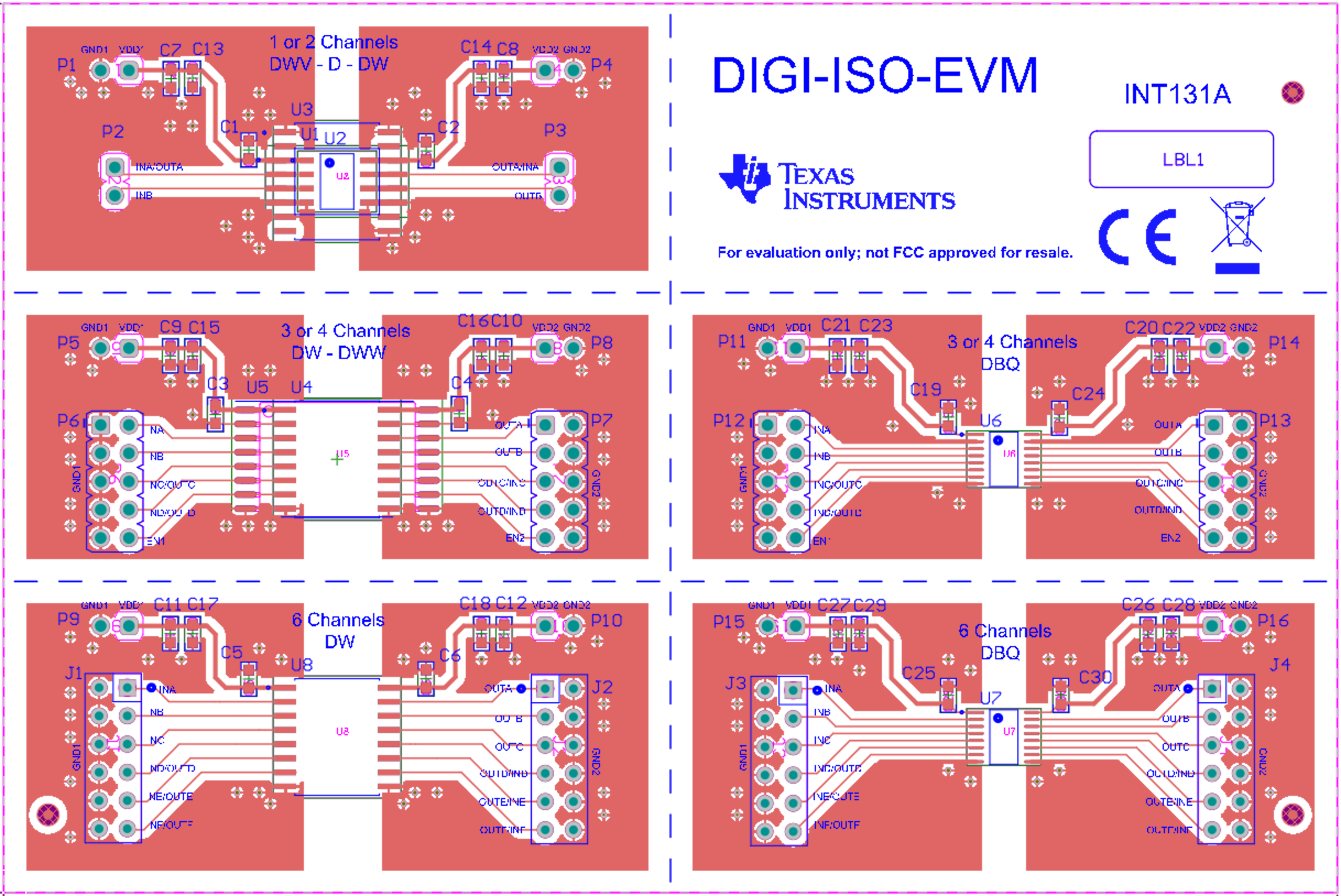

通用數字隔離器 EVM 旨在用于容納不同封裝中具有不同通道選項的各種數字隔離器。要評估給定封裝中的任何數字隔離器器件，請根據第 2 節中建議的封裝位置在 DIGI-ISO-EVM PCB 上填充重要器件。其他組件不需要對EVM做任何修改。圖 6-1 顯示了 DIGI-ISO-EVM 原理圖，圖 6-2 顯示了 EVM 的印刷電路板 (PCB) 布局。
