2.3.4 ISO5852S、ISO5452
ISO5852S 和 ISO5452 是適用于 IGBT 和 MOSFET 的隔離智能柵極驅動器。輸入 CMOS 邏輯和輸出功率級由二氧化硅 (SiO2) 電容隔離進行隔離。圖 2-9 所示為功能方框圖。

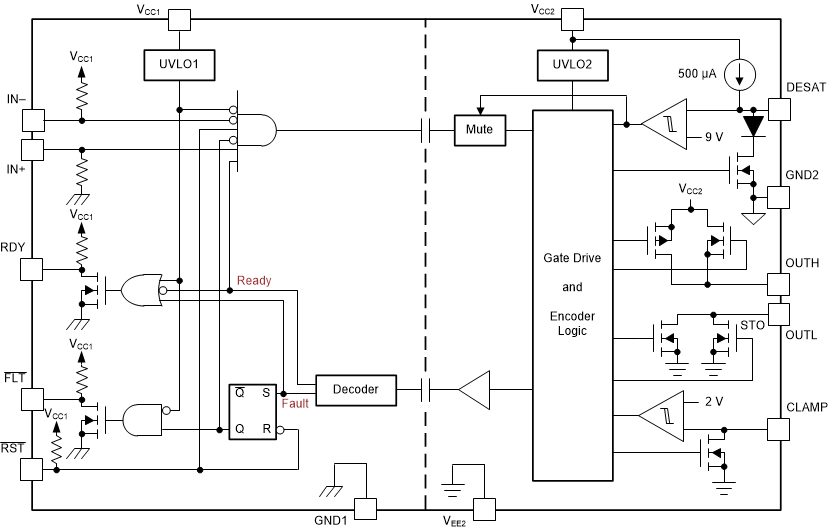

圖 2-9 ISO5852S/ISO5452 功能方框圖輸入側的 I/O 電路與 MCU 相連，該電路由柵極驅動控制 (IN+|IN–) 輸入、復位 (RST) 輸入、就緒 (RDY) 警報輸出和故障 (FLT) 警報輸出組成。功率級包含功率晶體管（用于提供 2.5A 上拉電流和 5A 下拉電流來驅動外部功率晶體管的容性負載），以及 DESAT 檢測電路（用于在短路期間監控 IGBT 是否發生集電極-發射極過壓）。電容隔離內核由發送電路（用于跨電容式隔離層耦合信號）和接收電路（用于將產生的低擺幅信號轉換為 CMOS 電平）組成。ISO5852S/ISO5452 還包含欠壓鎖定 (UVLO) 電路，可用于防止對外部 IGBT 的柵極驅動不足。此外，它還提供有源輸出下拉功能，可確保柵極驅動器輸出在輸出電源電壓不存在時保持低電平。ISO5852S/ISO5452 還具有有源米勒鉗位功能，可用于防止米勒效應導致的以下情況發生：外部功率晶體管為進行單極電源操作而接通寄生。
