鑒于服務器和人工智能 (AI) 市場的快速增長，單機架能耗正從 100kW 攀升至超過 1MW。這一增長要求設計人員從根本上重新構想從電網到處理器柵極的整個數據中心電力輸送路徑。

就在幾年前，48V 基礎設施還被視為“下一個重大挑戰”，但在 1MW 級機架中使用 48V 配電將需要近 450 磅銅材來控制配電損耗，這在重量和成本上都是不可持續的。如今，TI 的電源管理與傳感技術可實現高達 800V 的直流架構。因此，我們與 Nvidia 合作開發了 800V 高壓直流配電生態系統，以滿足持續增長的計算與電力需求。

800V_直流配電

高壓電力轉換是未來 AI 數據中心電力輸送架構的核心。氮化鎵 (GaN) 等技術可在此類系統中實現高功率密度和轉換效率。

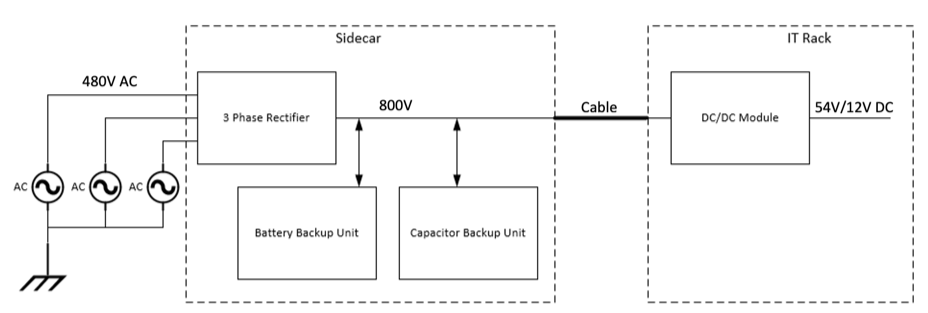

此外，要確保 800V_直流 系統安全運行，需要高壓傳感、保護和安全隔離。800V高壓直流系統架構需要固態繼電器、高壓熱插拔、用于備用電池單元和中央電池單元的高精確度電池監測器、隔離式柵極驅動器、隔離式電流傳感器及電壓傳感器等產品與技術，如 圖 1 所示。

這類系統架構能為數據中心提供高可靠性、高能效的電力分配方案。

新一代 AI 處理器

要在 48V 與處理器功率級別提升功率密度及熱管理效率，除高壓直流配電外，還需要更多創新。本質上，雖然功率需求持續增長，但機架和托盤尺寸不應增大。電源解決方案必須向更高密度與更高效率演進。

TI 的 100V 中壓 GaN 技術助力 48V 供電向更高效率與密度發展，實現更強集成度、更優能效及更小的整體解決方案尺寸。我們的集成式 GaN 解決方案簡化了以往更復雜、密度更高且效率更高的中間總線轉換器架構。

為滿足當今系統超過 1,000A 的處理需求，需要高頻多相處理器供電方案。TI 的高性能雙極性互補金屬氧化物半導體 (CMOS) 雙擴散 MOS (DMOS) 電源工藝可降低多相處理器的功耗。在這方面，TI 也正在和 Nvidia 緊密合作，共同定義新一代多相解決方案要求，以支持超過 1MW 的機架發展趨勢。

結語

隨著技術演進和需求日益復雜，TI 與 Nvidia 的合作將持續為未來系統提供集成式高性能解決方案，融合世界級能源與 AI 專業技術，共同推動切實的革命性進展。

其他資源

• 詳細了解我們的 數據中心和企業計算
• 觀看我們的 “為數據中心供電：從電網到柵極” 視頻。
• 查閱 Nvidia 的博客文章 “Nvidia 800V HVDC 架構賦能新一代 AI 工廠發展”。
