3.2.1 直流耦合 LVPECL
對于直流耦合的 LVPECL 信號，需要適當?shù)妮敵龆私右詽M足三項要求：提供直流返回路徑、保持阻抗匹配以及保持共模電壓。
通用準則：
直流返回路徑
如 SLLA120 應用手冊第 3.1.1 節 LVPECL 輸出級 中所述，LVPECL 輸出基于開路發射器。需要一個接地電流返回路徑（例如下拉電阻器）來完成來自輸出級的電路，并在輸出端獲得信號。
共模電壓
傳統的 LVPECL 輸出級的 VCM 為表 3-3 中所列的 VCC – 1.3V。
| VCC [V] | 輸出 VCM [V] |
|---|---|
| 3.3 | 2 |
| 2.5 | 1.2\ |
端接電阻器（等于布線阻抗）上拉至 Vcc – 2V，產生約 15mA 的 LVPECL 輸出電流。使端接電壓小于 LVPECL 輸出驅動器的 VCM，以便使輸出驅動器級保持正常運行。有關 LVPECL 輸入和輸出級設計的更多詳細信息，請參見 SLLA120 應用手冊。
阻抗匹配
傳輸線路阻抗受電阻器網絡的影響。如果不注意匹配阻抗且僅提供直流路徑，則輸出可能會出現明顯的過沖、下沖和/或反射。使用 IBIS 模型通過 HyperLynx 等軟件來仿真信號完整性。下圖顯示了 LVPECL 驅動器及 LVPECL 接收器之間的 IBIS 仿真。
圖 3-3 在輸出驅動器進行更好端接時提供振蕩器仿真結果。提供了直流返回路徑，并且阻抗相匹配。
圖 3-2 提供了輸出驅動器端接不良時的示波器仿真結果。提供了直流返回路徑，但阻抗不匹配。

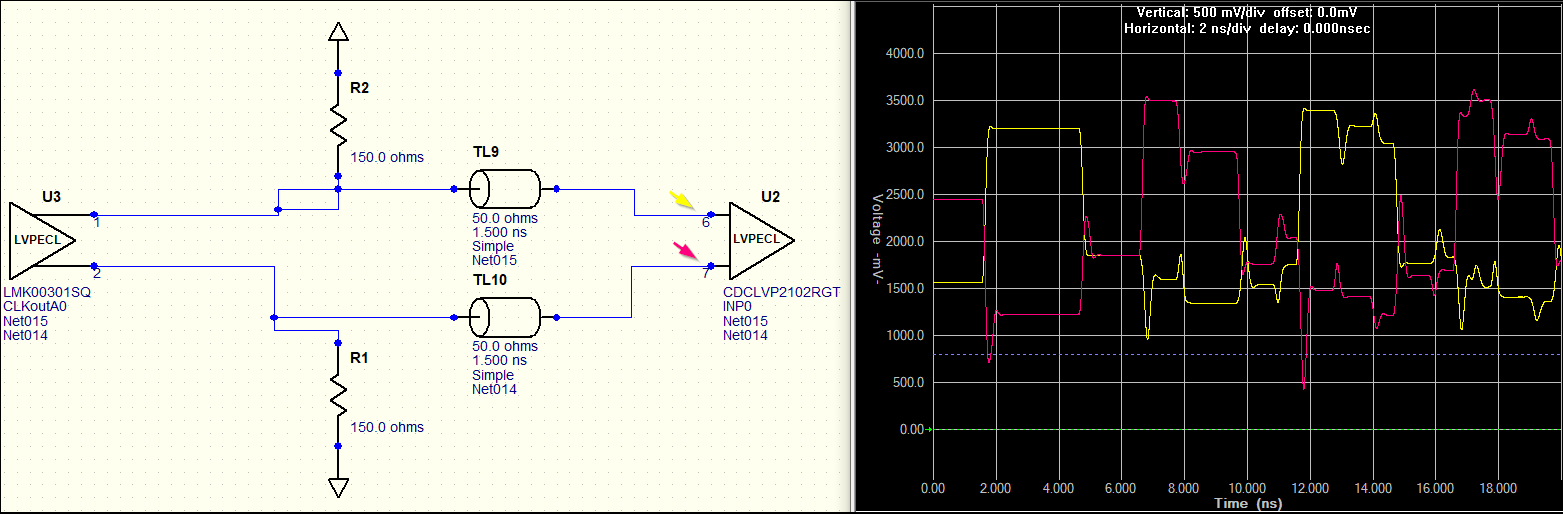

圖 3-2 端接不良的 HyperLynx LVPECL 仿真

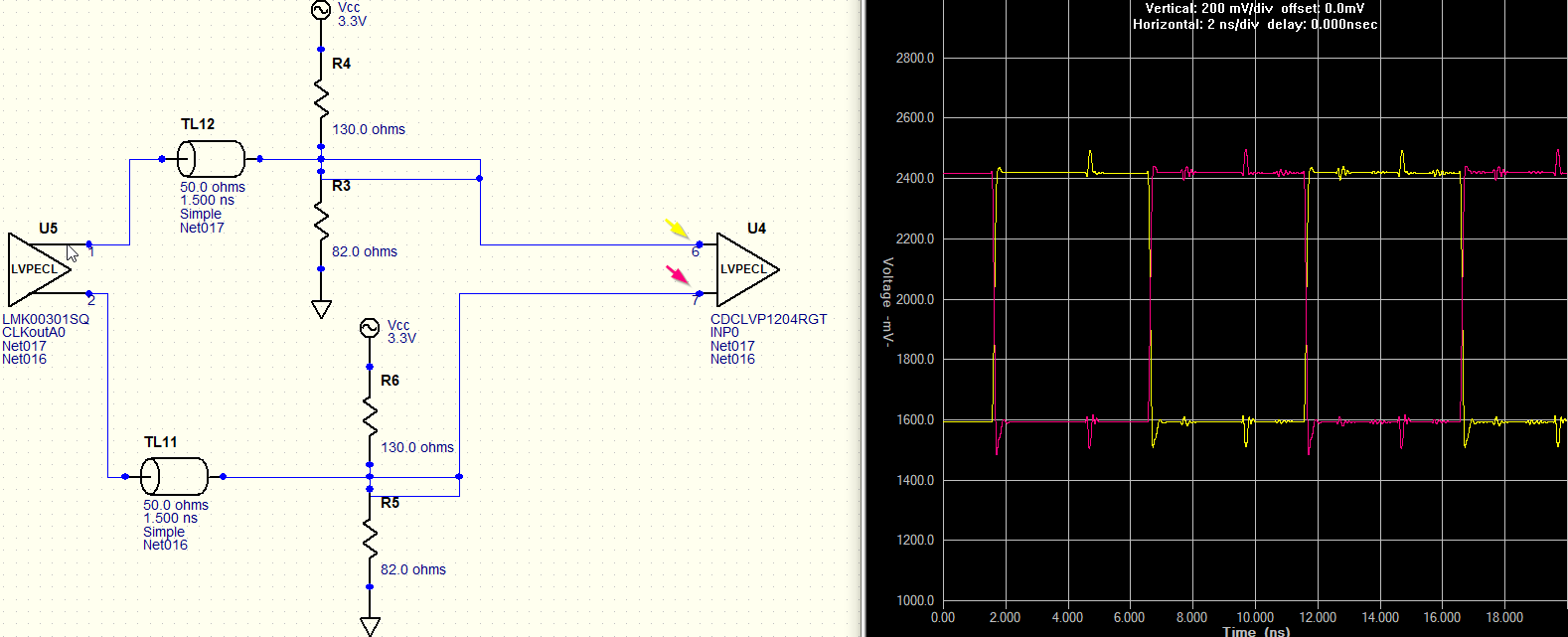

圖 3-3 具有更好端接的 HyperLynx LVPECL 仿真使用傳統端接將 LVPECL 直流耦合至 LVPECL
圖 3-4 傳統 LVPECL 端接使用 Thevenin 端接將 LVPECL 直流耦合至 LVPECL
當 Vcc–2V 的外部電源電壓不常見時，請改用 Thevenin 端接。使用其他電阻網絡方法，如 π (PI) 和 Y 偏置，在沒有電源電壓連接的情況下終止。
示例端接
將電阻器網絡配置為具有 VCC–2V 的偏置電壓（以允許裕度），并提供 50Ω 阻抗匹配。
如果 RTOP = 130Ω 且 RBOTTOM = 82Ω，那么：
圖 3-5 使用傳統端接將 LVPECL 直流耦合至 LVPECL
圖 3-6 使用 Thevenin 端接將 LVPECL 直流耦合至 LVPECL
