DLP? 技術不僅僅是投影儀領域的業界領先顯示技術。這項可實現精彩沉浸式投影的技術，也能夠在高級封裝和面板級封裝的制造中，作為可編程光掩模應用于數字成像系統。本應用簡介介紹了高級封裝的發展趨勢，以及 DLP 技術如何釋放這一制造工藝的潛力。圖 1 展示了利用 DLP 數字微鏡器件 (DMD) 的無掩模技術的光刻。

圖 1 利用 DLP DMD 的無掩模光刻

什么是高級封裝？

高級封裝是一種新興的制造方法，它將多個半導體元件組合并集成到同一個封裝中，并通過高密度互連來實現更高的性能、更低的功耗以及更強的功能，相較于傳統封裝具有顯著優勢。本質上，高級封裝就是在單個半導體封裝中集成多個裸片。

雖然不能簡單類比，但我們可以把高級封裝看作是 PCB 的微米級半導體級后代，它同樣用于連接、保護和集成。原理相同，但將原本的電路板功能縮小到芯片尺度，用于半導體封裝，幫助設計人員突破傳統 PCB 的限制。

PCB 最初只是用來布線和貼裝元件的簡單平臺。隨著時間的推移，這些電路板增加層數、更精細的布線、過孔以及高級材料不斷發展，它們逐漸能夠承載更復雜的電子器件。在這一過程中，PCB 的制造工藝不斷改進、縮小和優化，由此衍生出 IC 基板、高密度互連 (HDI) 以及用于信號重新分配的再布線層 (RDL)。此后，該技術繼續向更小型化和更專業化發展，最終演變?yōu)槿缃竦?3D 高級封裝。

借助高級封裝，半導體設計人員能夠更高效地進行規劃，降低成本，提高互連密度，并設計出最優幾何結構。這種方法不僅能在更低功耗下實現更高的系統帶寬，還能支持更多多樣化的設計，滿足不同應用的需求。隨著高級封裝潛力的不斷提高，設備制造商也在尋找更便捷的方式來實現這些封裝工藝。DLP 技術則為他們提供了突破傳統壁壘的途徑。

使用 DMD 進行光刻

從宏觀角度來看，像 DLP991UUV (圖 2) 這樣的 DMD 是一種基于微機電系統 (MEMS) 的空間光調制器，由數百萬個可單獨尋址的微鏡或像素組成。這些 DMD 能在 343nm 至 2500nm 的寬泛波長內實現逐像素級的精確控制，器件尺寸范圍覆蓋 0.1 至 0.99 英寸對角線，為系統設計提供了極大的靈活性。設計人員可以將這些器件用于多種工業環境，例如 3D 打印機、牙科掃描儀、機器視覺以及無掩模光刻系統。

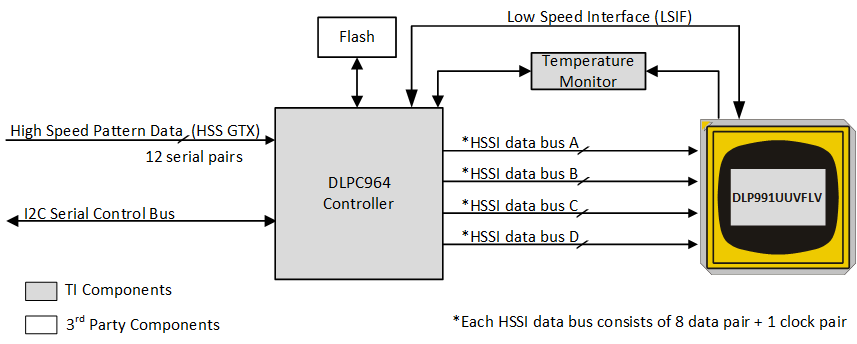

圖 2 簡化方框圖：DLP991UUV DMD

DMD 最初被應用在 PCB 光刻系統中，用于 PCB 的打印，之后逐漸擴展到高級封裝領域。作為可編程光掩模，DMD 可以在無需物理光掩模的情況下，直接打印布線、過孔和阻焊層等特性。PCB 通常由有機基板和金屬層（通常為銅）構成，用于實現電氣互連。要打印布線和特性，首先需要在銅層上涂覆光阻，并將其準確定位在載臺上。隨后，利用光刻工藝將電路圖案轉印到光阻上，經顯影后再去除多余的金屬和光阻，最終保留下所需的電路特性。

基于 DLP 技術的系統參與光刻步驟，它通過使用 UV 光將圖案打印到光阻上。在此步驟中，有兩種主要技術需要討論：傳統的基于掩膜的系統和無掩膜系統。

• 基于掩模的系統：基于掩模的系統依靠光掩模（也稱為標線）來傳送電路圖案。這些掩模通常由玻璃或石英制成，并覆有特定材料。這些材料會阻擋光線透過，而未覆蓋的部分保持透明，使光線能夠通過。當 UV 光照射到掩模上時，透過的光照會照射到光阻上，并將掩模上的圖案固化到光阻上。這種技術帶來的一個挑戰是：掩模無法更改圖案，若需要修改打印特性，就必須制造新的掩模。

• 無掩模系統：無掩模系統不依靠物理掩模來傳輸圖案。一種技術是將 DLP 技術用作可編程光掩模。在這種無掩模方法中，UV 光照射到 DMD 上，DMD 內的微鏡根據打開 或關閉 狀態傾斜，調制光線，從而形成圖案并投射到 PCB 的光阻。通常，多次光脈沖會投射到 DMD 上，同時微鏡不斷翻轉，整個模塊會掃描整個表面。每個光脈沖可固化材料以生成所需的圖案。這種方式使得圖案可以在每次光脈沖時進行調整，并適應翹曲等因素的變化。通過動態調整投射到光阻上的圖案，只需修改軟件文件或利用反饋環路即可改變圖案，而無需創建新的掩模。

借助 DLP 技術，數字設計可以隨時修改，從而在保持高吞吐量的同時，實現更高的良率和可擴展性，并滿足所需的打印特性尺寸要求?；?DMD 的系統還可以顯著降低與掩模相關的成本，包括掩模制造、掩模庫存管理以及掩模重新設計等費用。

DLP 技術在高級封裝中的應用

PCB 提供了板級支撐和電氣連接，用于在分立式元件或已封裝芯片之間傳輸信號，其布線覆蓋相對較大的面積，互連密度屬于中等水平。然而，這些 PCB 存在諸多規則限制，如布局方式和特性尺寸，這會限制 I/O 能力。因此，在連接和布線單個裸片時，基板和中介層就顯得尤為重要，它們能夠突破這些限制。高級封裝基板通過將信號從細間距芯片焊盤分配到更大的封裝引腳或焊球來提高封裝級的 I/O 密度。多層結構不僅能在緊湊的外形內實現更多連接，還進一步支持在單個封裝中集成多個裸片。中介層則通過在裸片之間提供更細的間距，實現更高的 I/O 密度。借助基板和中介層，可以避免傳統 PCB 的限制，使最終尺寸比每顆芯片單獨封裝的等效 PCB 占用更少空間。由于互連距離縮短，這不僅提升了性能和效率，還減少了與 PCB 的連接數量。本質上，為了克服直接布線到 PCB 所帶來的尺寸增大問題，會使用中介層和基板作為中間橋梁。DMD 同樣可以像在 PCB 上打印圖案一樣，在這些基板和中介層上打印所需特性。

大多數基板材料與 PCB 類似，由交替的電介質和金屬層組成。中介層則主要有三類材料組成：有機材料、玻璃和硅。采用 DLP 技術的系統通常側重于有機材料和玻璃，尤其是在推進到面板級時。面板有助于提升制造效率，減少操作錯誤和工具成本，同時實現高吞吐量。面板級制造能夠在單一封裝中集成更多晶體管，從而實現更高的面積利用率、可擴展性和靈活性。

通過無需光掩模而直接投射到基板上，采用 DLP 技術的系統在面板尺寸上提供了更大的靈活性和可擴展性，同時將拼接誤差降至最低，而拼接誤差是掩模系統擴展時常見的挑戰。在基于 DMD 的系統中，面板尺寸幾乎不受限制，且可通過實時校正處理翹曲問題。現代大多數 PCB 都采用面板級打印，這也說明了從 PCB 打印利用 DLP 技術自然過渡到面板級打印基板、中介層和 RDL 以實現高級封裝的合理性。

隨著對更高 I/O 密度的需求增加，以及高級封裝和面板級封裝層數的不斷增長，DLP 技術系統正幫助制造商在保持高精度和高吞吐量的同時，實現可擴展性，并減少誤差累積。

DLP991UUV DMD 專為高級封裝市場設計。此 DMD 支持高達 110Gbps 的高數據速率，使實時校正、最大曝光速度以及每小時面板處理量成為可能。DLP991UUV 具有 5.4μm 的微鏡間距，在 0.99 英寸對角線封裝中集成了 890 萬個微鏡。作為 DLP 產品系列中分辨率最高的器件，它可幫助設備制造商最大化產能、增加曝光面積，同時縮小特性尺寸，實現 1μm L/S。DLP991UUV 波長下限可達 343nm，可用于 G 線和 I 線光刻設備，并可根據需要調整多種波長以優化光阻性能。DMD 的應用使系統制造商能夠在設計中實現更高精度和更小的特性尺寸，從而提升 I/O 密度，同時降低成本。

結語

通過采用 DLP 技術的數字成像制造工藝，系統制造商能夠降低生產成本和周期時間，實現面板級封裝中的實時設計調整，在大規模生產中提高良率，并在復雜結構上保持高精度。
