1 簡介

LDO 具有相對簡單性和成本優勢，因此是電子電源設計中最常見的 DC/DC 轉換器。隨著應用日益集成化與小型化，電源設計需向更小尺寸、更低成本方向發展，這導致 LDO 的使用量不斷增加。由于 LDO 屬于線性轉換器，本身存在功耗，因此熱性能成為系統設計中愈發重要的考量因素。盡管 JEDEC 已制定了半導體熱性能參數的統一測量與報告標準，但該標準在熱性能優化方面尚未完善。影響熱性能的最重要因素之一在于系統設計人員，即 PCB 布局。本應用報告旨在研究 PCB 布局對 LDO 熱性能的影響，為設計人員提供參考。盡管此前已有《采用小型 SMD 封裝的 LDO 熱性能》應用報告 和《AN-1520 確保外露封裝實現出色熱阻的電路板布局布線指南》應用報告 探討過該主題，但本研究通過在功能性場景下采集數據，力求提升結論的實用性。該設置包括帶有無源器件（模擬 TI 評估模塊 (EVM)）的功能 PCB 布局以及通過有源供電進行的熱性能測量。有源供電是指將 LDO 置于正常工作狀態，并通過改變輸入電壓與負載電流來增加器件功耗，使器件結區產生熱量。

評估半導體熱性能最常用的參數是結到環境熱阻 θ_JA。方程式 1 顯示，該參數定義為器件每消耗 1 瓦功率時，器件工作溫度與結溫差值，公式如下：

方程式 1.

在特定功耗水平下，設計中 θ_JA 越小，器件結溫越低，從而可提升器件壽命與可靠性。《半導體和 IC 封裝熱指標》應用報告 指出，對 θ_JA 影響較大的兩個因素是 PCB 布局與 IC 封裝。TPS745（WSON 封裝）、TPS7B82-Q1（TO-252 封裝）和 TLV755P（SOT-23 封裝）三款 LDO 采用五種不同的 PCB 布局進行了測試，以探究上述兩個因素對熱性能的影響程度。

半導體熱性能受氣流、海拔、環境溫度等多種外部因素影響，因此 JEDEC 需針對 θ_JA 和其他熱指標制定標準化的測量流程與測試板。為了完成本應用報告的測試，針對每種封裝設計了兩類測試板布局，即 https://www.jedec.org/system/files/docs/JESD51-3.PDF 中介紹的低效導熱性測試板的近似布局和 https://www.jedec.org/system/files/docs/jesd51-7.PDF 中介紹的高有效導熱性測試板的近似布局，除此之外，還額外設計了三種定制化布局。每塊電路板的面積與層疊結構均遵循 JEDEC 標準測試板近似布局：4 層 PCB，面積為 9in²（3 英寸 x 3 英寸）。外層銅箔厚度為 2 盎司，內層銅箔厚度為 1 盎司。為每種封裝制作的五種布局中，與器件相連的銅箔量逐漸增加，此舉旨在測量結到環境熱阻 θ_JA，并驗證其與銅箔覆蓋率之間的反比關系。為提高三款封裝測試結果的一致性，每種布局中用于散熱的銅箔量均保持一致。按銅箔含量從低到高排序，這些布局類型分別命名為：

• 1S0P 近似布局
• 內部斷開布局
• JEDEC 高 K 近似布局
• 熱增強型
• 熱飽和型

根據 https://www.jedec.org/system/files/docs/JESD51-9.pdf 中規定的 JEDEC 標準，所有 WSON 和 TO-252 布局的散熱焊盤處均設有散熱過孔。這些散熱過孔的直徑為 20 毫米 (mm)，孔徑為 10 毫米，銅鍍層厚度為 17 微米。

選用兩個不同的 θ_JA 值作為比較基準。第一種是 θ_{JA, datasheet}，該值以 R_θJA 形式標注在各器件數據手冊的“熱信息”表格中。θ_{JA, datasheet} 通過 JEDEC 高 K 熱量測試板的熱模型推導得出，是設計人員評估熱性能最常用的參數。第二個值為 θ_JA,1S0P，該值通過 1S0P 近似布局實測得出。此值提供了最壞情況布局的預期熱性能示例。圖 1-1 至圖 1-5 顯示了為采用 WSON 封裝的 TPS745 設計的每個布局所生成的 3D 圖像。每種布局的四層板結構圖可參見AppendixA。表 1-1 提供了每種設計布局和覆銅的說明。

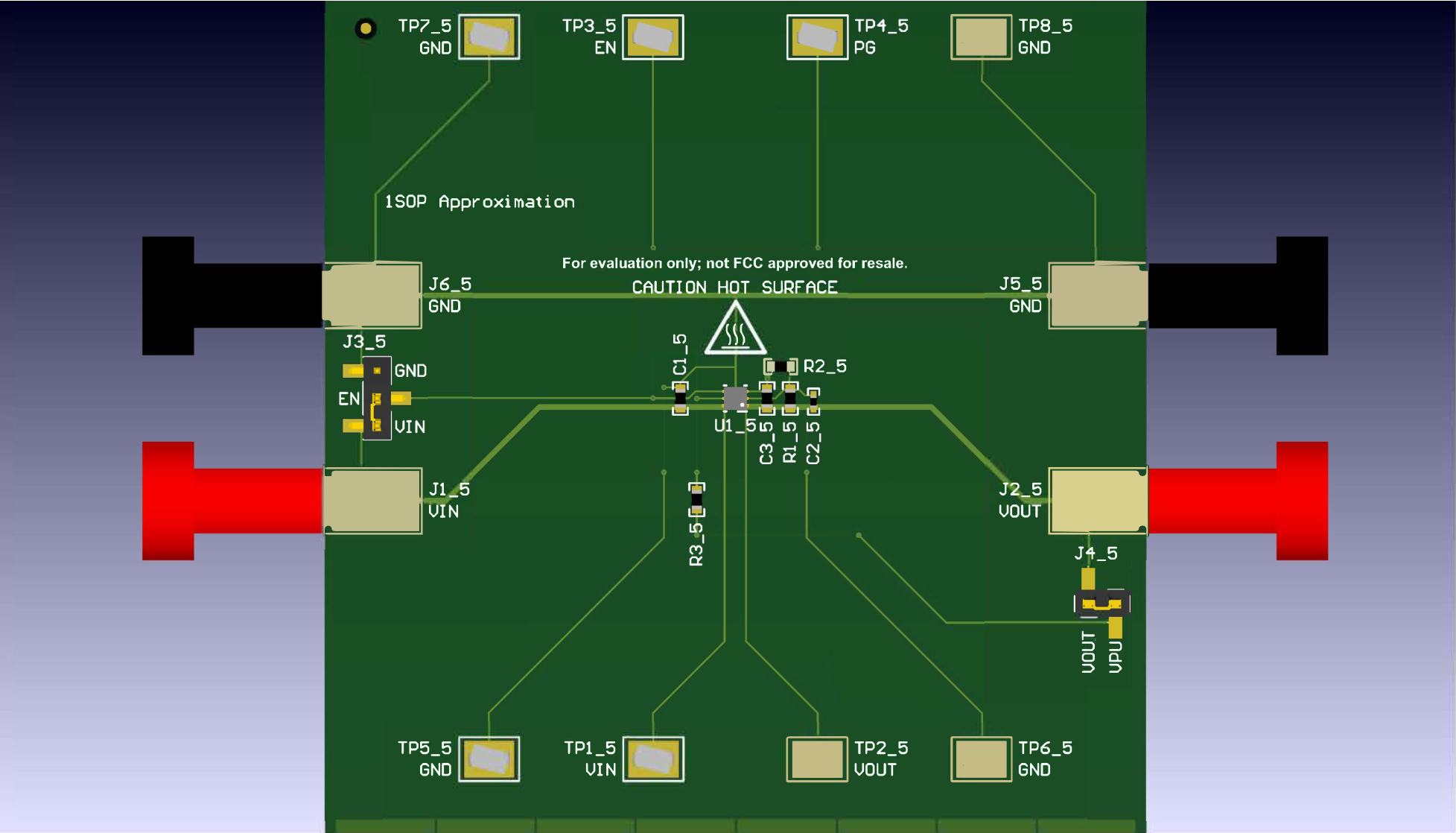

圖 1-1 TPS745 (WSON) 1S0P 近似布局

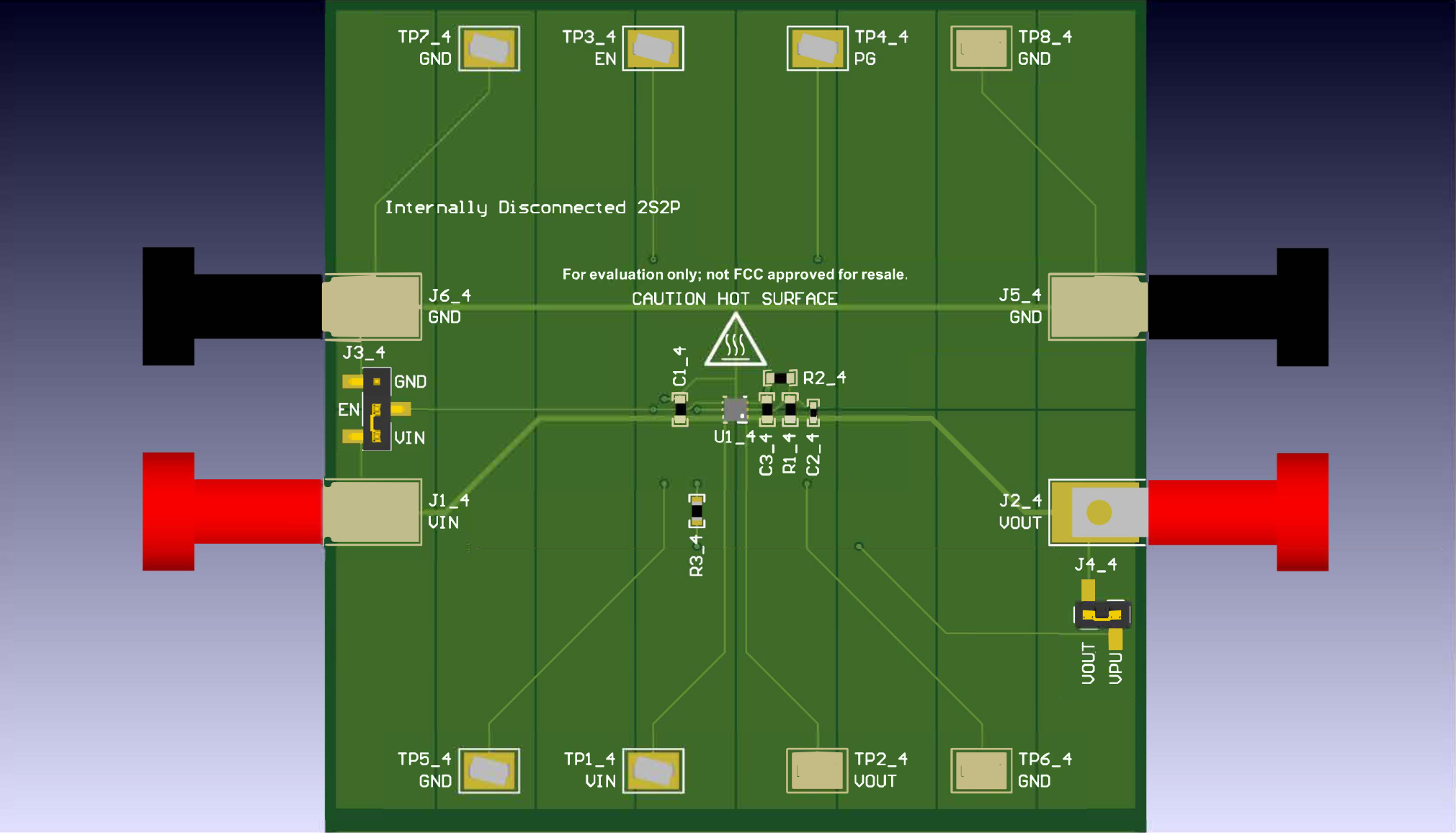

圖 1-2 TPS745 (WSON) 內部斷開布局

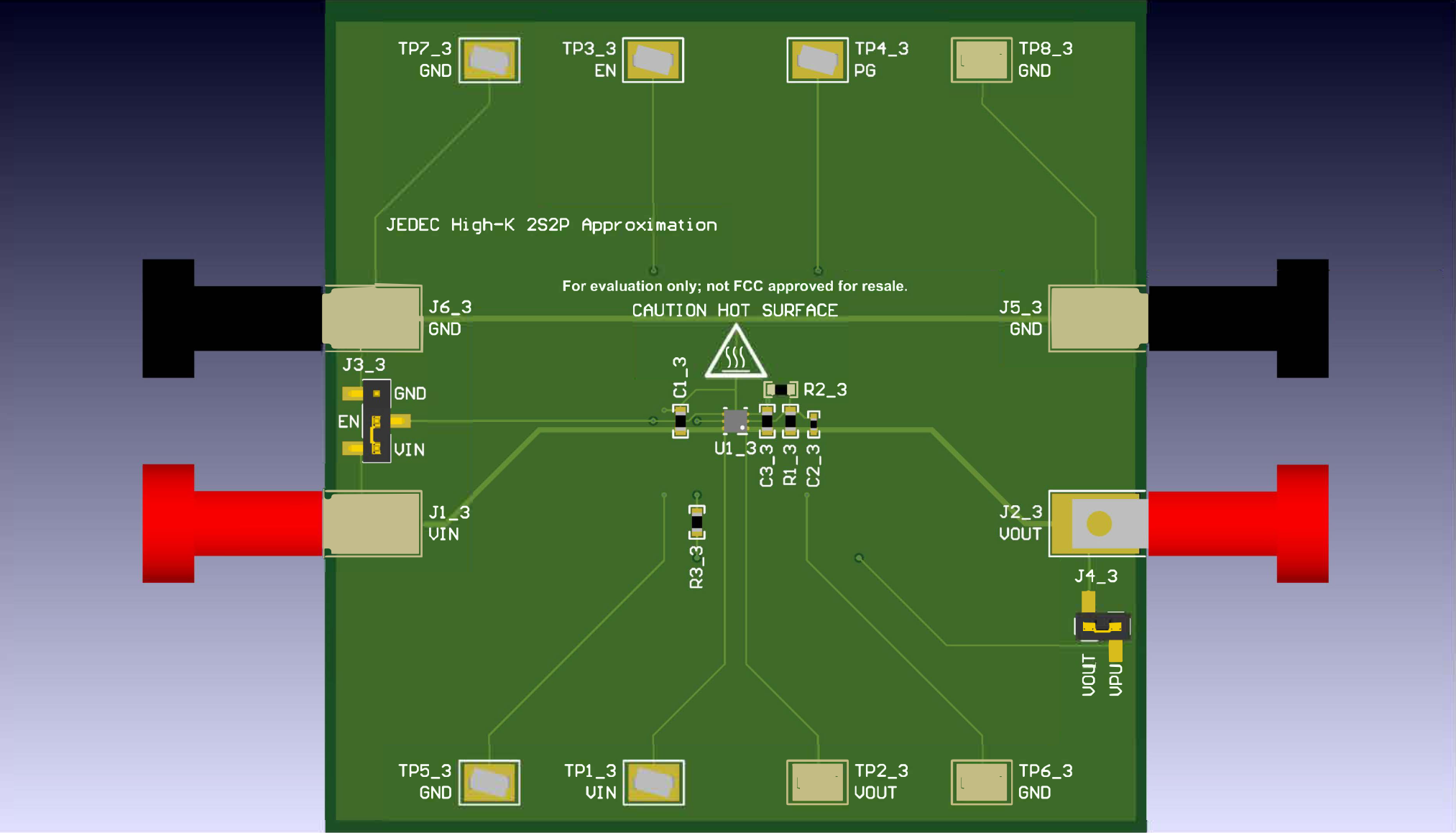

圖 1-3 TPS745 (WSON) JEDEC 高 K 近似布局

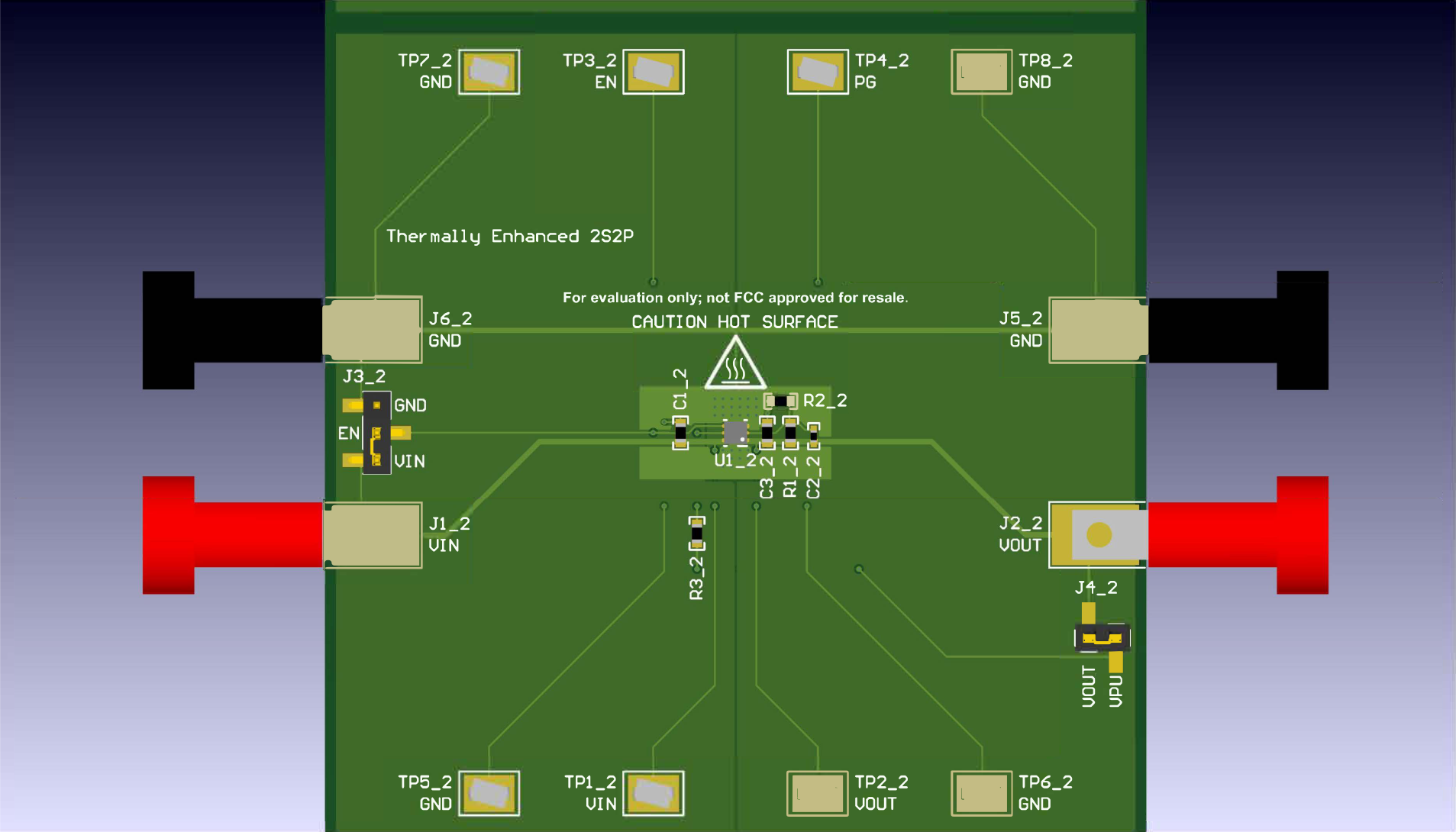

圖 1-4 TPS745 (WSON) 熱增強型布局

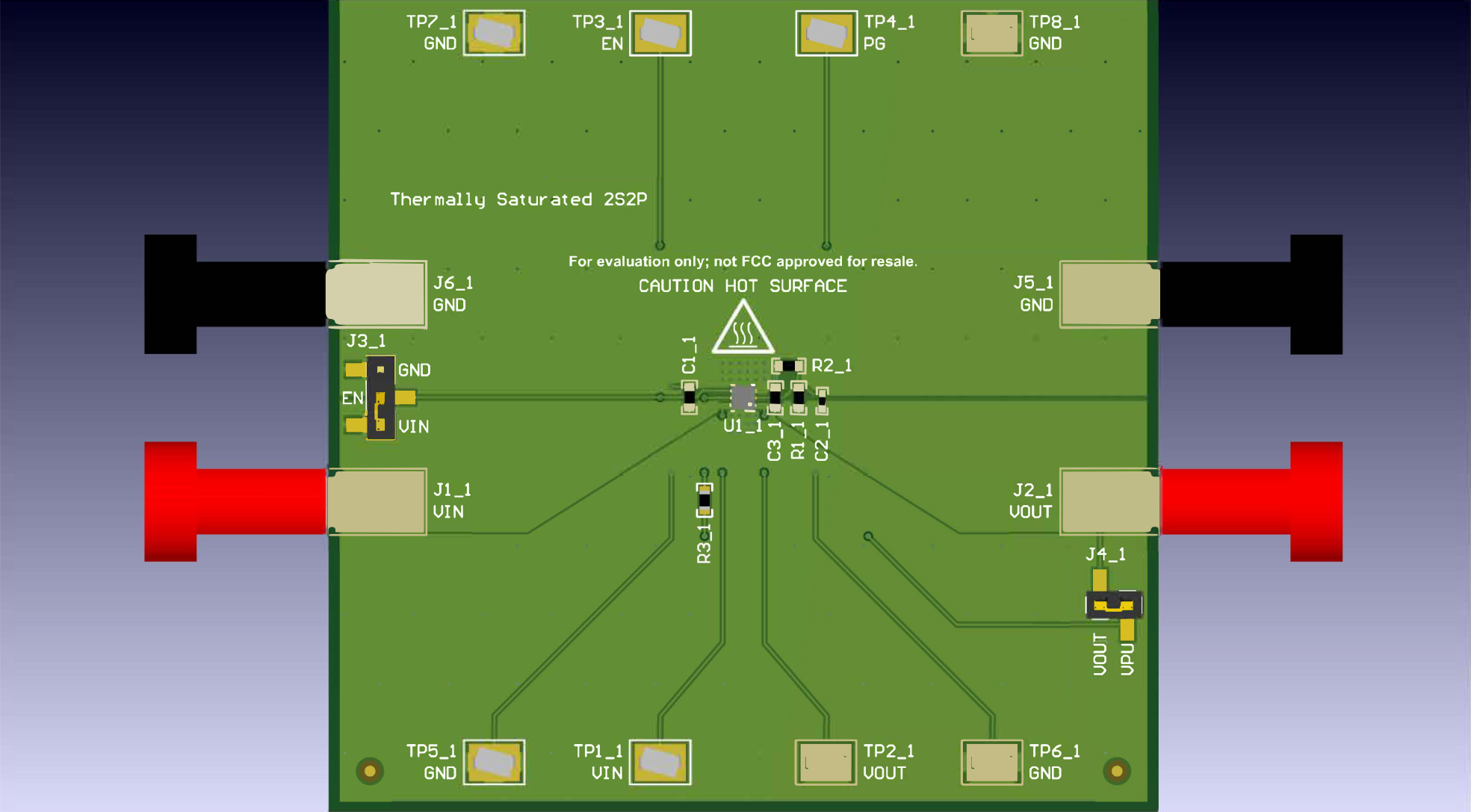

圖 1-5 TPS745 (WSON) 熱飽和型布局
