ZHCAFR6A September 2025 – December 2025 LMH13000
激光驅動系統中的自動功率控制 (APC) 旨在通過持續調節激光器的光輸出功率,實現穩定高效的激光操作。溫度的波動、老化效應以及外部條件的變化可能會導致激光性能不穩定。APC 使用反饋機制根據光電二極管的反饋動態調整激光器的驅動電流,以保持一致的光輸出。這可以在需要精確控制光輸出的應用中提高可靠性并提升性能。
本文介紹了激光系統中自動電源控制 (APC) 環路的設計和實施,該環路使用 LMH13000 來驅動激光二極管。
該設置使用激光二極管,該二極管具有集成的背面光電二極管用于提供反饋。背面二極管通常是指光電二極管或集成傳感器,用于監測從激光二極管背面發射的光,并且通常是激光發出的總光量的一小部分。這一小部分的光被光電二極管感應到,產生與激光的光輸出成比例的電流 (IPD)。電流轉換為電壓并使用誤差放大器(此處為 TLV9001)與基準電壓 (VREF) 進行比較。該誤差信號也稱為誤差放大器的輸出,會反饋到激光驅動器 LMH13000,以便將激光輸出調整為所設定的光功率。
系統中的反饋機制可抵消來自所需狀態的任何偏差,減少誤差,并通過阻止激光輸出光強度變化的反饋信號來保持穩定性。
該系統支持 DC 和脈沖激光操作。下一節說明如何在這兩種情況下實現 APC。
顧名思義,在 DC 工作模式下,激光輸出為恒定直流,APC 系統可確保輸出功率保持在設定的直流電平,并且不會偏離。為了實現這一點,系統會持續監控激光的光功率,并不斷將此信號反饋回激光驅動器。圖 1 顯示為了實現 APC 所需的負反饋環路,激光驅動器、激光二極管、背面二極管和誤差放大器之間的連接。
要設置激光的特定輸出功率,我們需要背面二極管 (IPD) 的光電二極管電流與激光光功率 (PO) 之間的關系。該關系可在激光二極管的數據表中找到。利用該知識設置 VREF 引腳上的電壓,計算公式如下:
如果 IPD 和 PO 之間的關系未知,可以通過向激光二極管施加適當?shù)碾娏?(IOUT) 來推導這一關系,從而產生所需的光功率 (PO),然后通過光電二極管測量 IPD。
激光數據表通常會說明激光電流和光功率之間的關系。
誤差放大器會將反饋信號與 VREF 信號進行比較,以設置在 VSET 的電壓,實現所需的光輸出。放大器會根據兩者之間的差值(誤差)調整輸出電壓 (VSET),以使 VSense 電壓接近 VREF 電壓。當誤差放大器調節 VSET 時,LMH13000 會相應地通過激光器調節輸出電流。
激光電流的調整會使 IPD 和光輸出功率恢復到設定值。這種調節激光器驅動電流的反饋機制可確保在直流操作中實現一致的光輸出。
用于脈沖激光操作的 APC 環路的功能與上一節中所述的 DC 模式類似。但是,要啟用脈沖輸出,需要對系統進行兩處修改:
這些增強功能可確保當驅動電流降至零時,系統不會在脈沖操作期間嘗試補償激光關閉期間的誤差。
要將激光器配置為所需的光功率峰值,請關閉開關 S1,將 COM 連接到 A1 以啟動 APC 環路,如 圖 2 中所示。此操作會啟用光學反饋路徑,將 EP 引腳拉高會啟用 LMH13000 輸出。在此階段,系統作為傳統 APC 環路運行,類似于之前所述的 DC 模式。電容器 C1 根據脈沖操作所需,充電至適當?shù)?VSET 電壓。
要轉換到脈沖模式,可通過切換開關 S1 將 COM 連接到 A0 來打開反饋環路。在此配置中,將 TLV9001 與 LMH13000 斷開,從而有效地斷開反饋路徑。TLV9001 環路在局部閉合,現在用作緩沖器,以防止輸出在電源軌飽和。在反饋環路斷開的情況下,系統在此期間不會再嘗試調節電流或光功率偏差。
這可確保在脈沖模式的激光關閉期間(驅動電流降至零時),控制環路不會錯誤地響應光輸出的缺失。通過向 EP/EN 引腳施加信號來實現脈沖。電容器 C1 的電壓決定了每個脈沖期間的峰值電流。由于在開關 S1 保持開路時 C1 會持續充電,因此可以繼續提供必要的 VSET。此序列會周期性重復,以保持對激光光功率峰值的一致控制。
該實驗將激光二極管(此處為 PLT5 518FB_P)配置為在室溫下提供 32mW 的光輸出功率。根據激光器的數據表 Po 與 If 圖(請參閱光輸出功率部分的光輸出功率),這對應于大約為 85mA 的正向驅動電流。
為了確定相應的光電二極管電流 (I PD),使用 85mA 驅動激光并測量得到的 IPD 為 2.5μA。根據 28kΩ 的互阻抗增益,所需基準電壓 (VREF) 的計算公式如下:
VREF = IPD × RSense = 2.5μA × 28kΩ = 70mV
一旦將 VREF 設置為 70mV,APC 環路會將激光電流穩定在 85mA 處,確保維持所需的光輸出。
圖 3 和圖 4 展示了系統在 SPDT 開關和脈沖操作期間的動態響應。

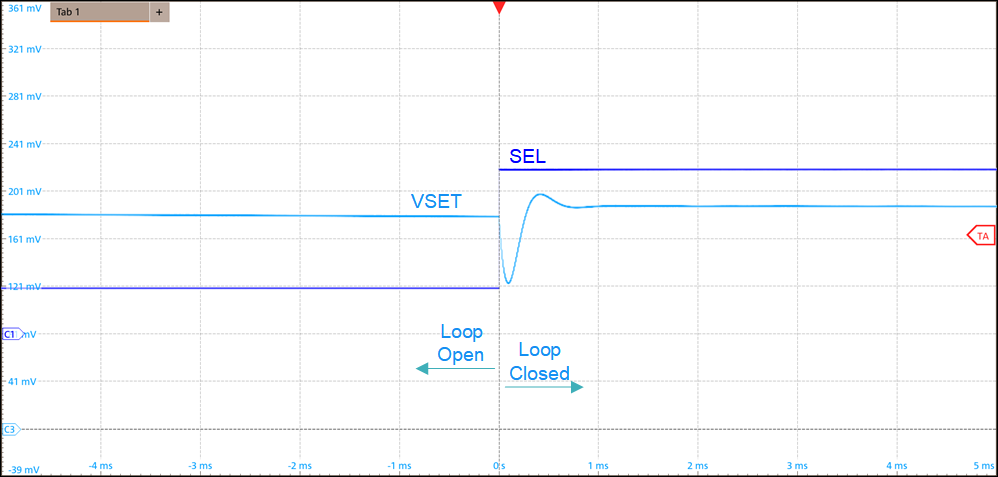

圖 3 展示了環路閉合后誤差放大器設置的 VSET 電壓。對于 85mA 的設定 IOUT 電流,VSET 穩定在 171mV。該電壓符合 LMH13000 的 IOUT 與 VSET 關系(有關更多詳細信息,請參閱器件數據表:LMH13000 高速脈沖和連續輸出電流驅動器)

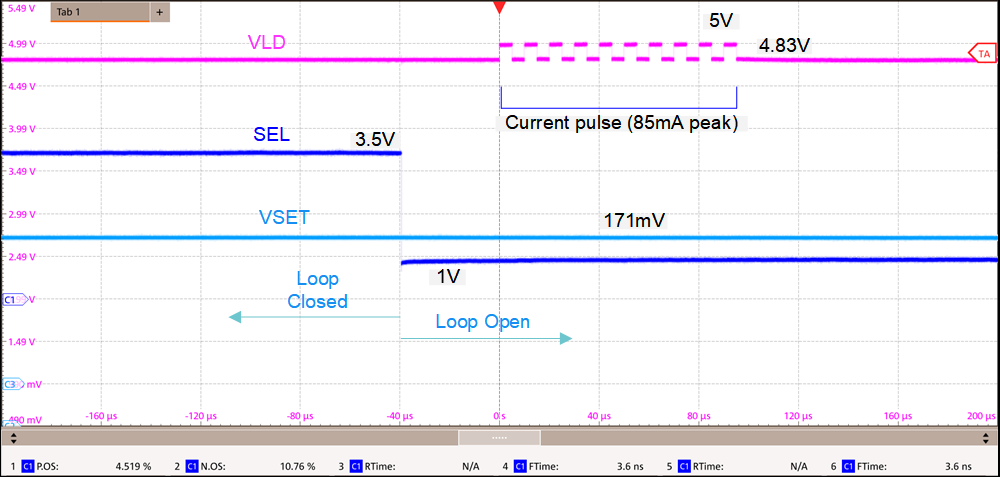

圖 4 演示了向脈沖操作模式的轉換。在 t = –40μs 時,SEL 信號切換以開環。電容器 C1 可保留電荷,從而保持 VSET 電壓。可以在 VSET 圖中看到這是平坦的線路。在此期間,激光電流保持 85mA,這可以通過 VLD 電壓確認,該電壓比 5V 激光電源低 170mV (85mA x 2Ω)。
在 t = 0s 時,向 EP 引腳施加脈沖信號并持續 10 個周期,通過激光產生電流脈沖。這些脈沖在 VLD 節點(激光器的陽極)上表現為由 2Ω 電阻器上的 IR 壓降產生的電壓脈沖信號。

圖 4 脈沖操作期間的輸出波形選擇電容器 C1 的值
在脈沖操作期間,當自動功率控制 (APC) 環路斷開時,電容器 C1 會存儲在 LMH13000 的 VSET 引腳處生成設定電壓所需的電荷。該電容器的任何電荷泄漏都會導致電容器上的電壓下降,這會在脈沖運行期間直接導致設定電流誤差。
主要漏電路徑包括齊納二極管的漏電流、多路復用器輸入/輸出引腳的漏電流和 VSET 偏置電流漏電流
由于存在總漏電流 ILeak,C1 兩端的電壓會隨著時間的推移而下降,值 ΔV 可以通過以下公式計算:
Δ t = 環路保持開環的時間
為了防止該誤差影響設定電流,系統必須在電壓下降到超過可接受誤差范圍之前定期閉合環路,并為電容器 C1 充電。
選擇齊納鉗位二極管
LMH13000 中 VSET 引腳的絕對最大額定值為 2.5V。施加高于該限值的電壓可能會對器件造成永久損壞。例如,如果誤差放大器變得不穩定,使輸出擺動至正電源軌電源,導致放大器電源電壓超過 2.5V,就會發生這種情況。
可通過以下任一方式防止出現這種情況:
該鉗位可確保 VSET 引腳電壓不會超過最大額定電壓。例如,TLV9001 可在 1.8V 至 5.5V 的電壓范圍內工作,因此,如果在低于 2.5V 的電壓下運行,則不需要齊納二極管。
如果使用齊納二極管,請確保二極管存在低反向漏電流,因為高漏電流可能會更快地耗盡電容器 C1 上的電荷,導致引入如前所述的誤差。
選擇 CF
將電容器 CF 放置在誤差放大器的本地反饋路徑中,以改善穩定性和瞬態響應。該電容器與電阻器 RS 相結合,在反饋環路中引入一個極點,這會增加相位裕度,從而幫助防止振蕩或振鈴。精確選擇 CF 的值,以平衡穩定性和帶寬性能。
