為特定設計選定恰當電阻時，可能需要對診斷電路進行調試。許多放大器的輸出端都配有下拉電阻，部分還帶有上拉電阻，如圖 3-5 所示。當輸出端處于高阻態時，這些電阻就會影響放大器的工作表現。因此，TI 建議對該電路進行原型設計，以此驗證針對具體應用所選的電阻值是否正確。

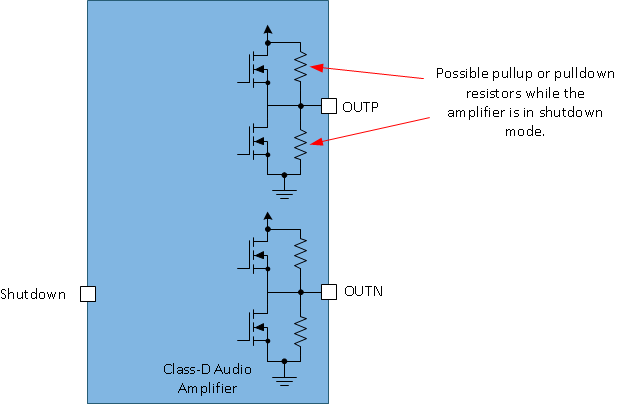

圖 3-5 關斷模式下的 D 類放大器阻抗

示例原理圖（參見圖 4-1）中所示電阻是根據此特定實現所需的設計參數而選定的。雙路 PMOS 開關內的電阻用于控制開啟電路所需的電流，而分壓器中使用的電阻器用于設置比較器的閾值電壓。與運算放大器結合使用的電阻器用于設定差分信號的期望放大倍數。這種診斷電路設計具備高度靈活性，需根據應用的具體規范進行調試。調試過程如下：

1. 將診斷電路連接到音頻放大器的輸出端，并與負載并聯。
2. 通過拉高 NMOS 柵極開啟診斷電路。
3. 針對四種可能的故障狀態，分別測量診斷線路的電壓。
4. 調整電阻分壓器的參數值，以設定各種故障狀態的電壓閾值。
5. 驗證所用各設置是否正常工作。

通過這一調試過程，設計人員可設定檢測特定故障時的靈敏度及誤差范圍。例如，可設定當放大器輸出端電阻降至 2Ω 以下時，觸發短路故障報警；也可將觸發閾值設為 4Ω。這也便于針對不同阻抗的揚聲器進行調整：用于驅動 8Ω 揚聲器的電路，其相關閾值可能與驅動 4Ω 揚聲器的電路有顯著差異。電阻分壓器電路可根據特定電壓閾值進行調整；診斷電路所關聯的上拉電阻和下拉電阻參數，則可根據需要進行修改。此外，通過調整差分運算放大器的相關電阻器，可改變其增益，從而提高或降低短路檢測電路的靈敏度。

同樣，所選無源元件的參數很大程度上取決于所用放大器的型號、輸出電路的拓?fù)浣Y(jié)構以及各種故障的定義方式。表 3-1 列出了本設計中針對 TPA3111D1-Q1 所采用的具體故障定義。
