2 使用 BQKEYPROGRAMMER 將密鑰編程到電量監測計中

BQKEYPROGRAMMR 可對 OEM 提供的 bqKey 文件中封裝的信息進行編程，然后放入受支持的電量監測計中的安全一次性可編程存儲器中。此工具需要一個可正常工作的帶有驅動程序的 EV2x00 通信適配器，并需要將兼容的電量監測計連接到該適配器的通信端口。

第 1 步：將 EV2x00 連接至計算機。

第 2 步：通過器件的正確通信端口（SMBus、I2C、HDQ），將目標電量監測計連接到 EV2x00。

第 3 步：安裝并打開 BQKEYPROGRAMMER。

第 4 步：點擊 Select File 并選擇 .bqk 文件。

第 5 步：輸入密碼，本例中的密碼為“example12345678”。

第 6 步：點擊 Load File，如果注釋出現在注釋框中，則表示文件已成功加載。

第 7 步：編程操作僅能進行一次，且無法撤銷。點擊 Program Key，如果密鑰編程成功，應該會出現一個綠色方框，其中顯示 Key Programmed and verified Passed，如 圖 2-1 所示。

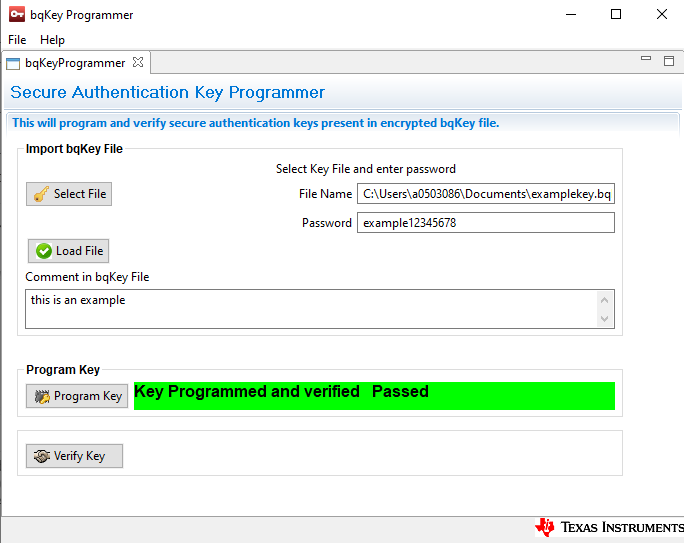

圖 2-1 BQKEYPROGRAMMER 示例

測試身份驗證是否成功的一種方法是使用 BQSTUDIO。

第 1 步：安裝并打開 BQSTUDIO。

第 2 步：打開 Authentication 選項卡。

第 3 步：在 Gauger Authentication By Host 框中，輸入密鑰，然后點擊 Load Gauge Key。

第 4 步：點擊 Generate Random Challenge，然后選擇 Authenticate Gauge。

如果出現綠色復選標記，則表示已成功驗證電量監測計上的身份驗證功能。

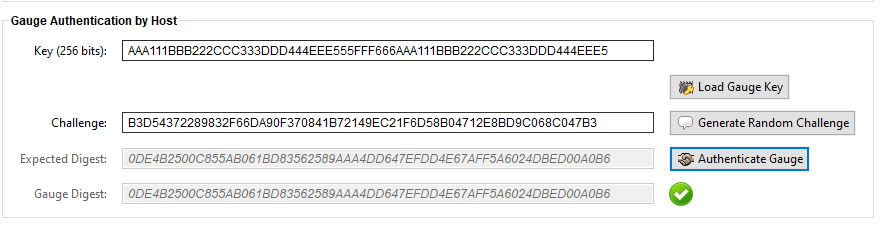

圖 2-2 BQSTUDIO 密鑰驗證示例
