簡介

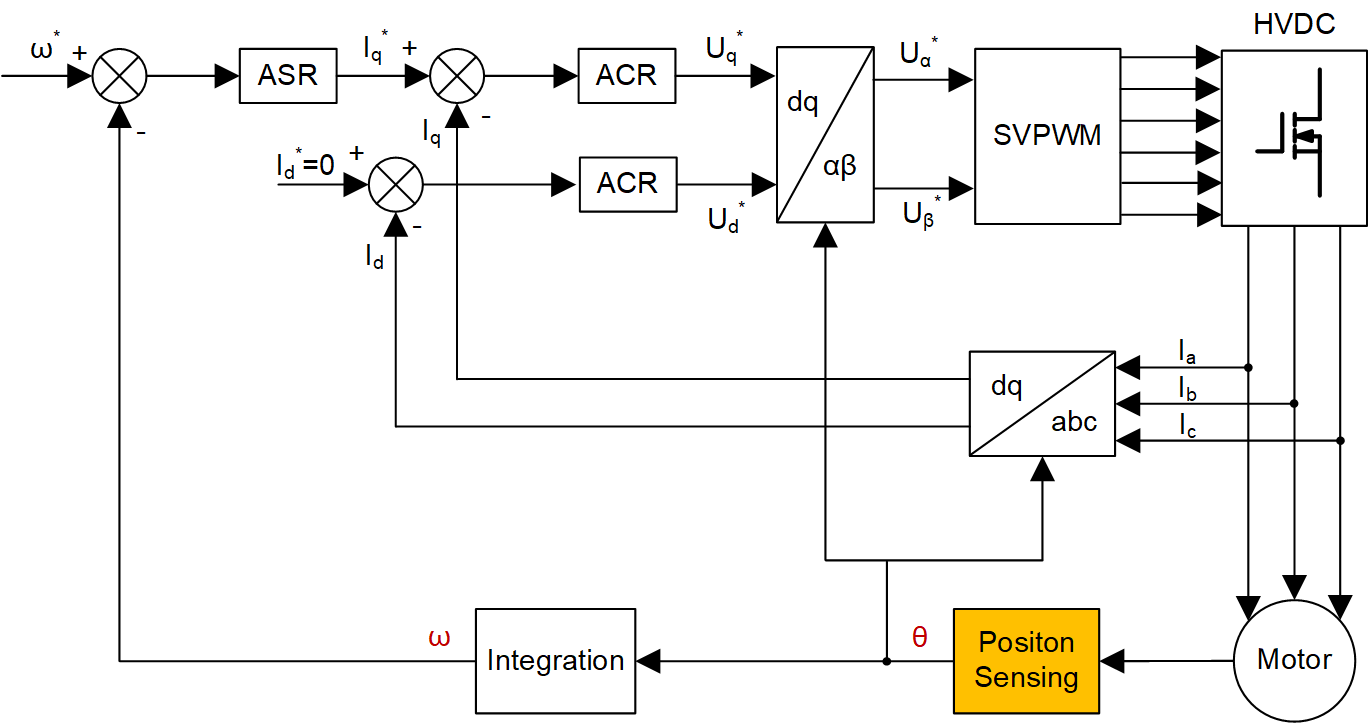

在混合動力汽車/電動汽車牽引逆變器系統中，位置感應對于獲取轉子角度位置和速度至關重要。圖 1 展示了電機驅動器系統中的場定向控制 (FOC)。轉子角度和速度是控制系統中的兩個關鍵參數。

圖 1 電機驅動器系統中的場定向控制 (FOC)

過去，旋轉變壓器廣泛用于牽引逆變器系統，以高精度、高性能和高可靠性測量角度和速度。最近，電感式傳感設計成為位置感應的一種新趨勢，它將 PCB 線圈固定在定子上，金屬目標隨轉子旋轉，這樣就可以去掉昂貴的旋轉變壓器，大大降低成本，并提供高精度和高可靠性。德州儀器 (TI) 發布了 LDC5072-Q1，這是一款適用于面向絕對旋轉位置的非接觸式電感式位置傳感器的 AFE IC，在高達 480,000 RPM 的旋轉速度下具有 ≤ 1 度的精度。表 1 展示了 LDC5072-Q1 用于位置感應的一些關鍵參數。

用于位置感應的 LDC5072-Q1

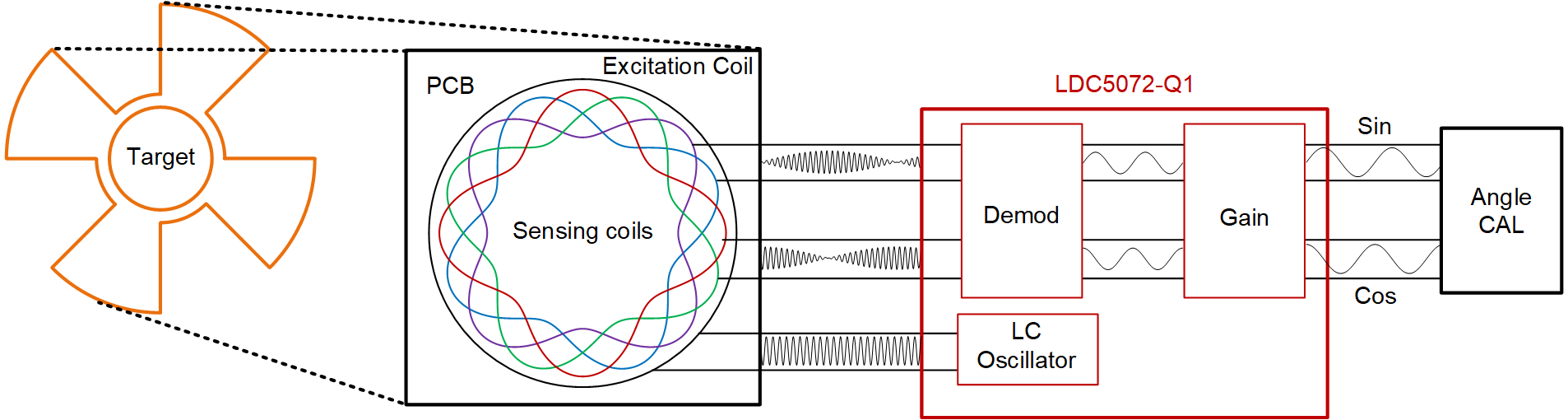

圖 2 展示了電感式傳感設計圖，包括 LDC5072-Q1、激勵線圈、感應線圈和目標。LDC5072-Q1 中集成了一個 LC 振蕩器，可生成進入激勵線圈的 2.4MHz 至 5MHz 激勵電流。目標（由鋁或銅制成）和 PCB 線圈彼此平行放置，激勵電流激勵目標中會產生渦流，這也會在感應線圈中產生感應正弦/余弦包絡電壓。感應電壓的振幅由電機角度位置決定。然后，檢測信號由 LDC5072-Q1 解調，并向 MCU 輸出正弦和余弦信號以進行角度計算。

圖 2 采用 LDC5072-Q1 的電感式傳感設計圖

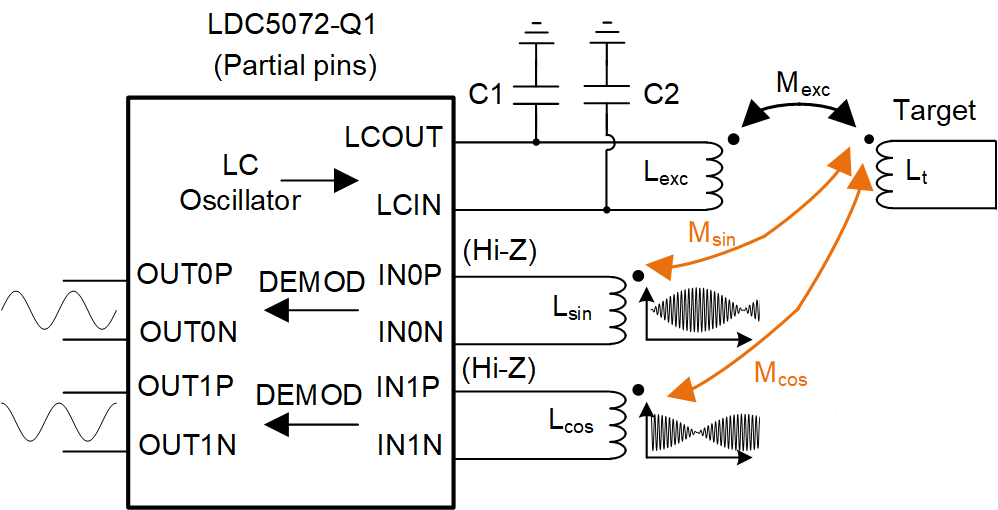

感應線圈首先在 PCB 上沿順時針方向纏繞，然后沿逆時針方向纏繞。也就是說，激勵線圈和感應線圈之間的互感大約為零。圖 3 展示了 LDC5072-Q1 位置檢測系統的簡化電路圖。L_exc 是激勵線圈的電感；L_t 是目標的電感；L_sin 和 L_cos 分別是兩個感應線圈的電感。M_exc 是激勵線圈和目標之間的互感；M_sin 和 M_cos 分別是目標和兩個感應線圈之間的互感。f_LC1（不帶目標時的激勵電流頻率）由激勵線圈電感和諧振電容決定，可從以下公式得出：

圖 3 LDC5072-Q1 位置感應系統的簡化電路圖

其中，C₁、C₂ 是分別連接到 LCIN 和 LCOUT 引腳的外部諧振電容器。但是，當目標線圈和激勵線圈彼此靠近時，會存在互感 M_exc，這對 LC 振蕩器側的諧振頻率幾乎沒有影響。假設新的諧振頻率為 ${f^{\text{'}}}_{LC1}$。由于耦合系數 k 遠小于 1（k 的范圍始終介于 0.1 和 0.2 之間），${f^{\text{'}}}_{LC1}$ 大約等于 f_LC1。由于激勵線圈的圓形形狀，M_exc 是固定的。M_sin 和 M_cos 隨轉子的角度位置而變化。目標線圈和感應線圈采用特殊設計，兩個感應線圈上有一個具有高頻激勵信號的正弦包絡和余弦包絡電壓。

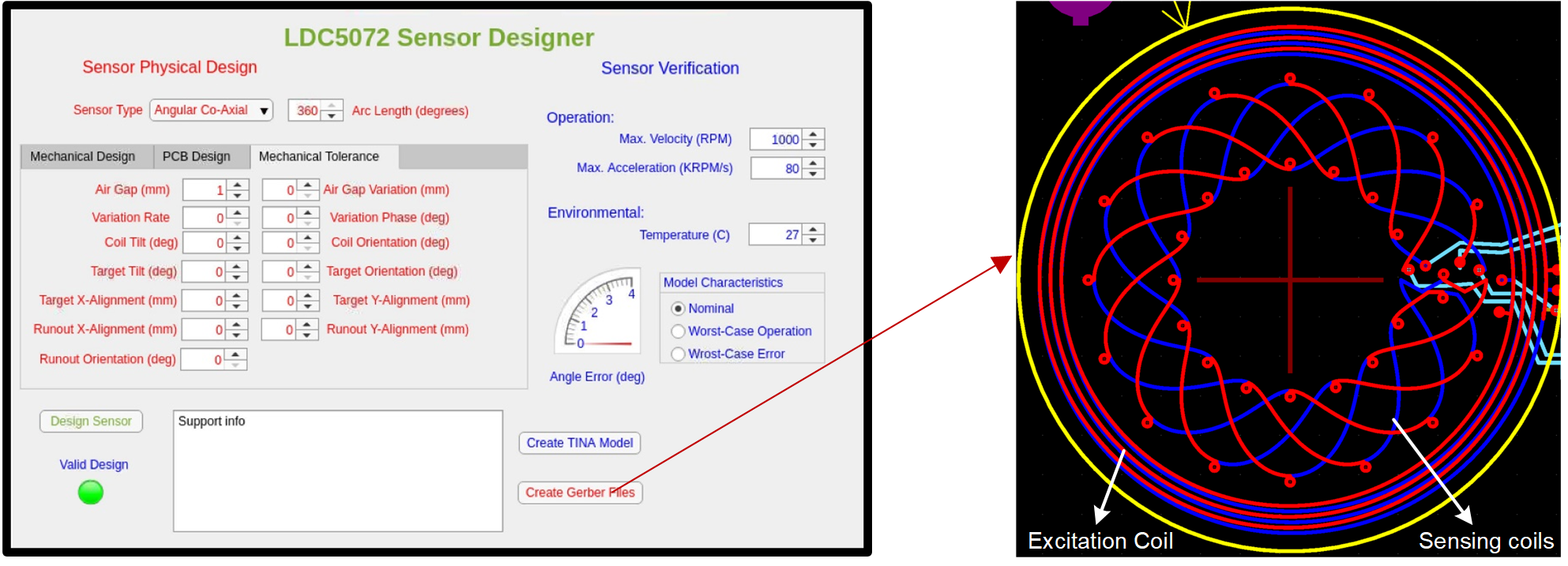

德州儀器 (TI) 提供 LDC5072 傳感器設計工具?？蛻艨梢暂斎霗C械和電氣參數，這會自動生成 PCB 線圈的 Gerber 文件。生成 PCB 線圈后，還顯示了角度誤差、每個線圈的電感、每兩個線圈之間的互感以及寄生電容器。傳感器設計工具如圖 4 所示。

圖 4 LDC5072 傳感器設計工具的 GUI

激勵線圈和感應線圈位于同一 PCB 中。具有多匝的圓激勵線圈位于外部 PCB 上，而感應線圈位于內部 PCB 上。感應線圈與圓形中心之間的距離呈正弦變化，使輸出信號成為具有高頻激勵信號的正弦和余弦包絡。感應線圈在極坐標下的曲線函數如以下公式所示：

其中 R_max 和 R_min 是感應線圈的最大半徑和最小半徑，n 是極數。圖 5 展示了 MATLAB 中感應線圈設計的一些示例。

圖 5 MATLAB 中的感應線圈設計示例

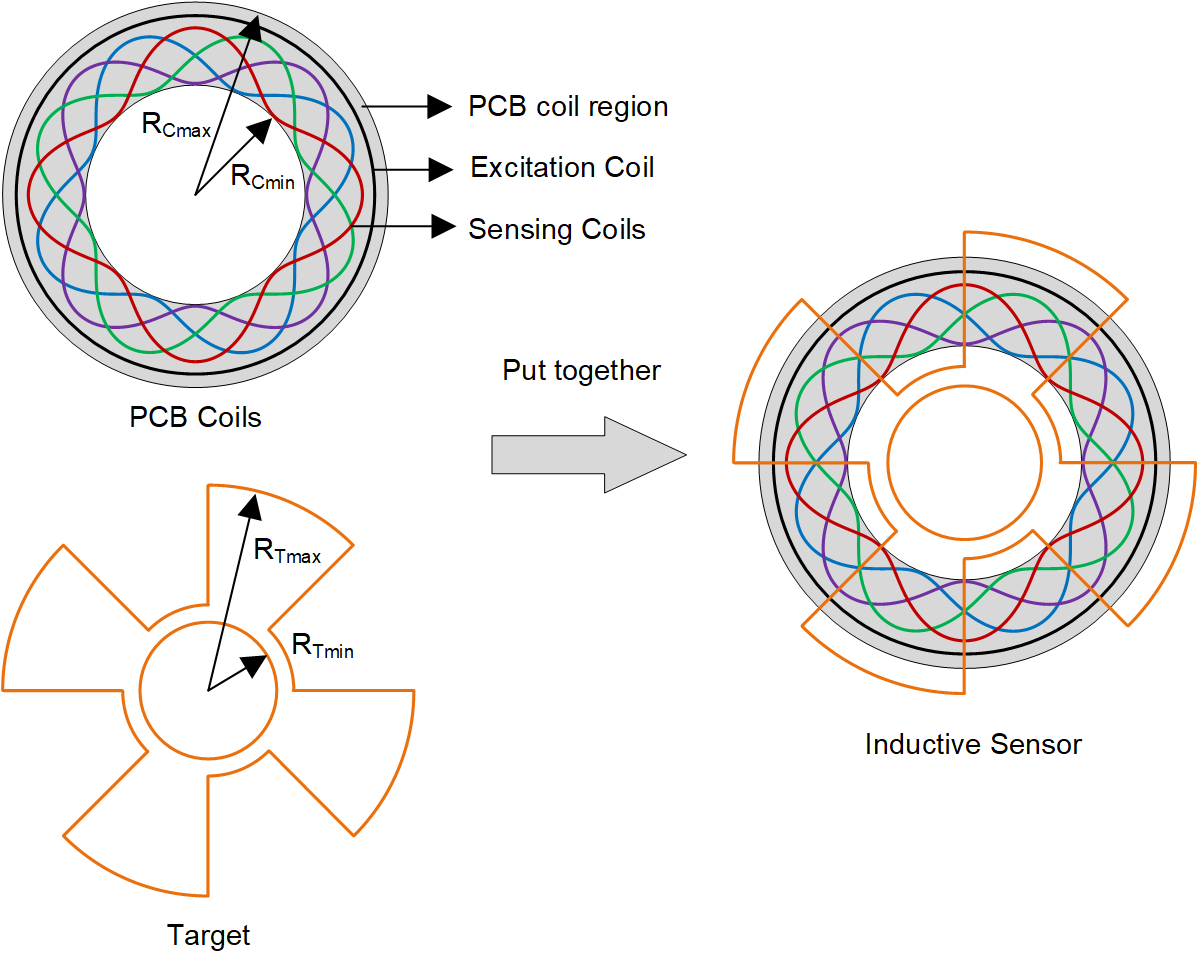

感應線圈和目標的極數相等。圖 6 展示了傳感器圖?；疑珔^(qū)域是 PCB 線圈區域，其中 R_Tmax 和 R_Tmin 是目標的最大半徑和最小半徑，R_Cmax 和 R_Cmin 是 PCB 線圈區域的最大半徑和最小半徑。為了確保目標中存在渦流、感應線圈中存在感應電壓，PCB 線圈區域必須位于目標極性區域，如方程式 3 所示：

使用這種方法時，感應線圈的輸出電壓為具有高頻激勵信號的正弦和余弦包絡，并由 LDC5072-Q1 進行解調。

圖 6 傳感器圖

LDC5072-Q1 演示設置和性能與編碼器輸出的比較

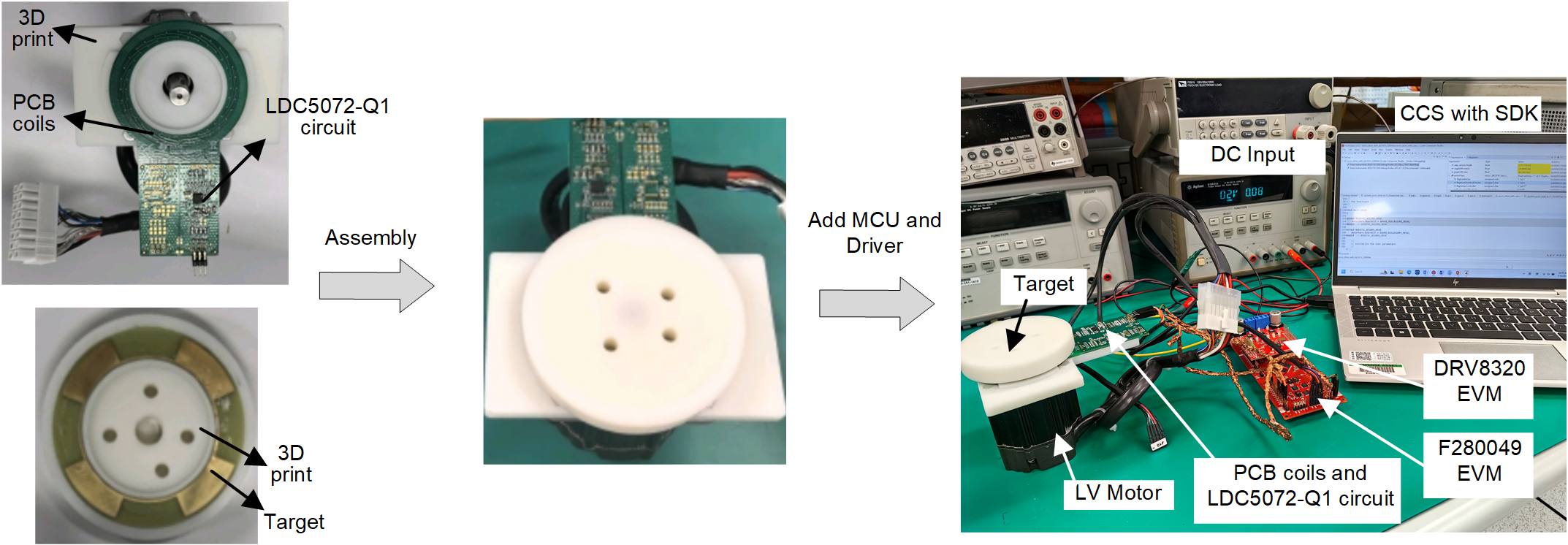

圖 7 展示了 LDC5072-Q1 位置感應演示。表 2 中展示了一些重要材料和參數。

圖 7 LDC5072-Q1 演示的原型設計

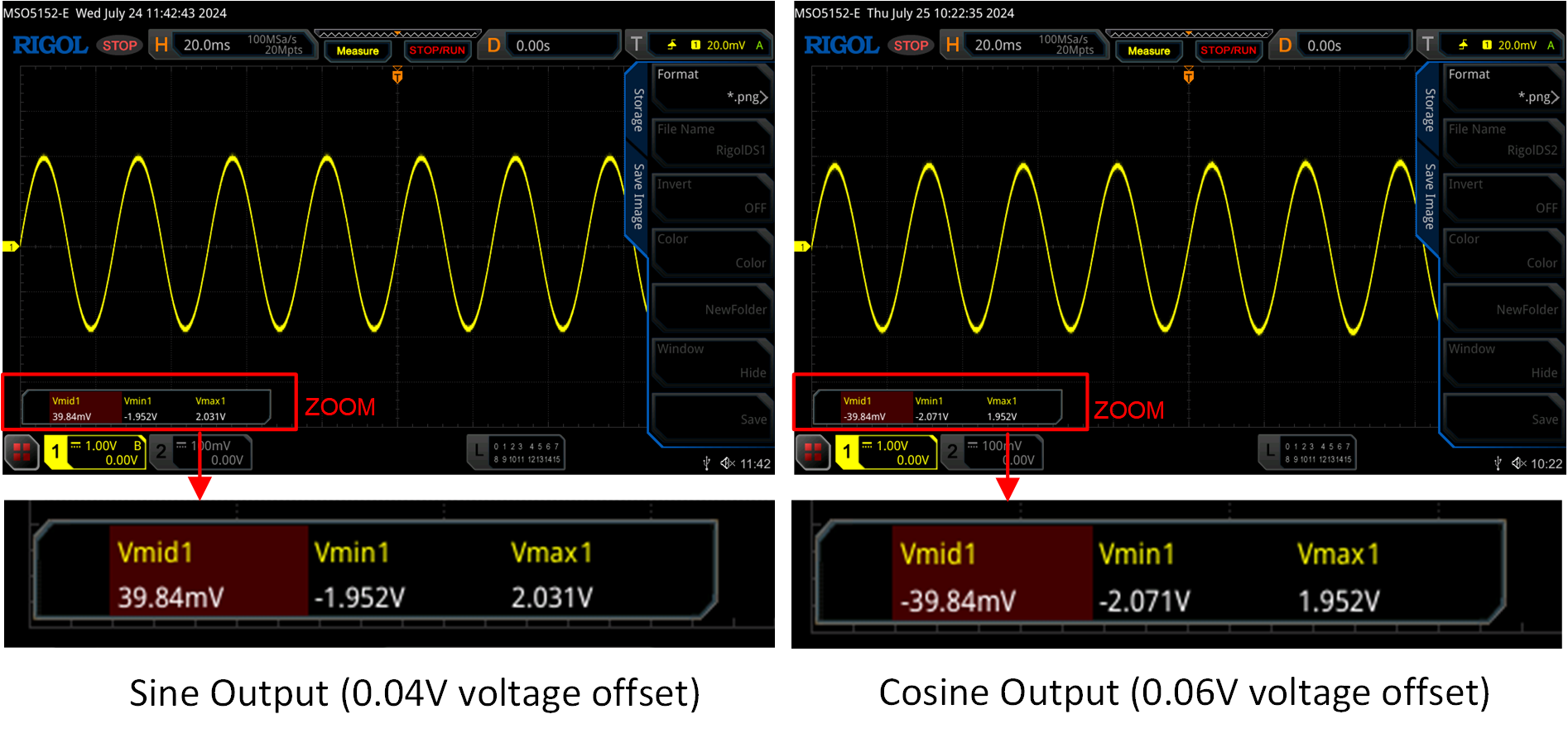

圖 8 展示了電機轉速為 600RPM 時來自 OUT0 引腳和 OUT1 引腳的輸出信號。解調后的正弦和余弦信號的直流失調電壓為 0.04V 和 0.06V，對于角度計算足夠低，可以通過軟件進一步校準。

圖 8 LDC5072-Q1 的 OUT0 和 OUT1 輸出信號

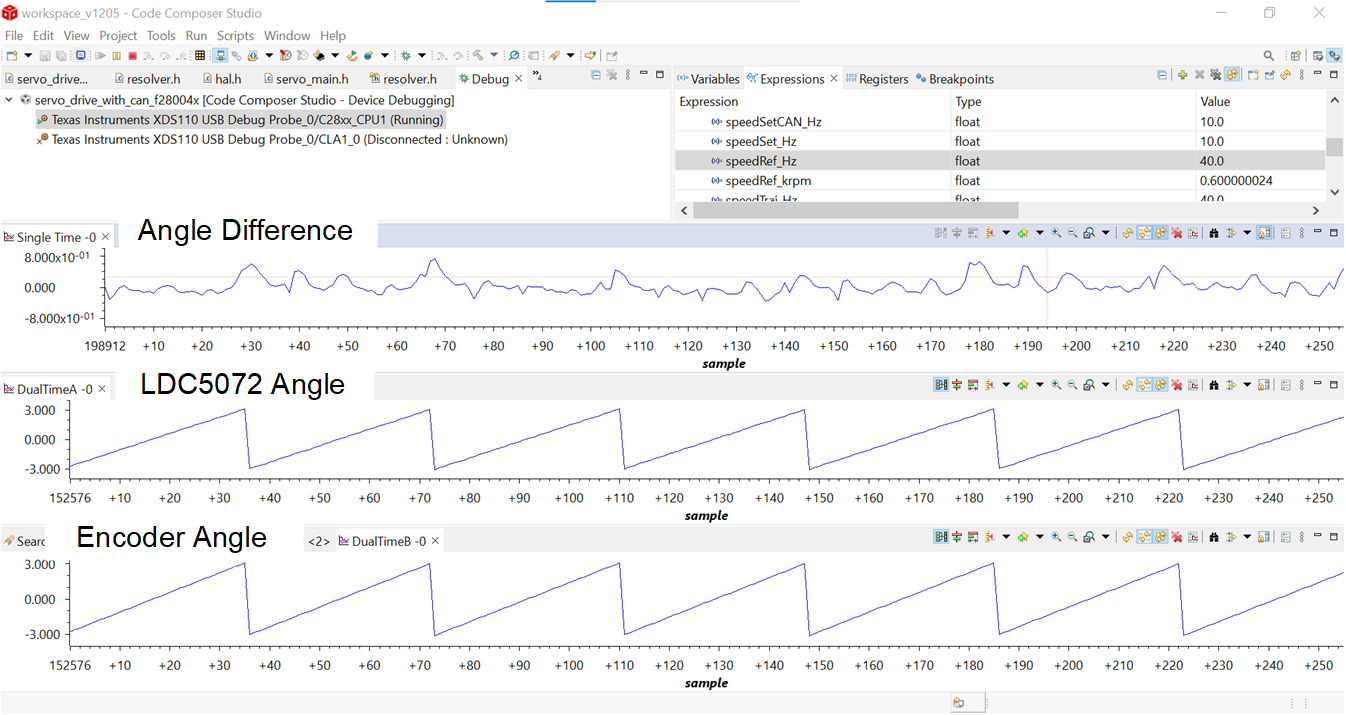

圖 9 展示了電感式傳感設計和編碼器輸出的測試結果。LV 電機中集成的編碼器的精度為 4000 個脈沖/r，可用作轉子的角度參考。通過簡單的增益校準，電感式傳感設計和編碼器設計之間的角度差低于 0.6° 機械角，這可以滿足電機控制和速度計算的要求。

圖 9 LDC5072-Q1 設計與編碼器設計之間的比較
