1 引言

在設計系統時，最重要的注意事項之一是要具有足夠的布板空間。具有高通道數的多路復用器往往會占用較大的空間。隨著通道數增加，您往往需要在控制所有開關的功能上做出一定的權衡。例如，8 通道 1:1 只能通過一個或兩個控制引腳控制所有開關的開/關功能。如果單獨控制所有開關至關重要，則需要增加引腳數，而通過添加能夠獨立控制所有開關的額外 GPIO 來實現這一點，則會增加尺寸。如果需要可以獨立控制開關的 8 通道 1:1 設計，那就需要采用多芯片設計。借助 SPI 多路復用器，只需單個芯片即可實現。它具有一個內部 SPI（如圖 1-1 中所示）而不是 GPIO，允許獨立控制開關，從而使設計占用空間更小。

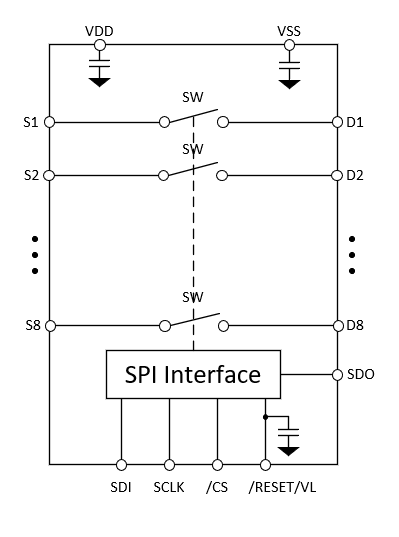

圖 1-1 SPI 控制型多路復用器
