3.4 展頻
展頻是一種將 EMI 源信號轉換為寬帶信號的技術。這種能量在多個頻率上的傳播有助于減小噪聲振幅，從而改善整體 EMI 性能。
圖 3-18 和圖 3-25 展示了采用展頻技術和未采用展頻技術的 LMR38020Q 的 EMI 結果?？梢杂^察到，展頻版本在開關頻率及其諧波下的噪聲水平降低了 5dB，在 FM 頻帶下降低了 10dB。這證明了展頻的實施可以顯著提高汽車 48V 直流系統中的 EMI 性能。

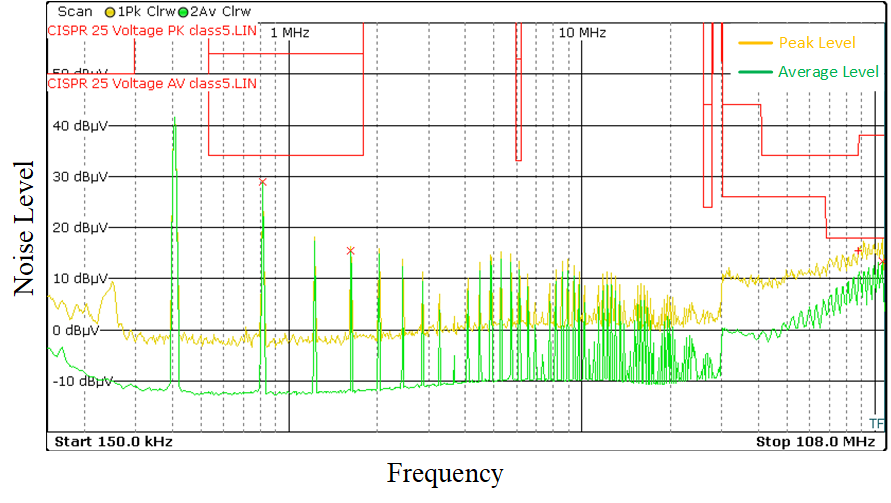

圖 3-18 未采用展頻技術時的傳導 EMI 結果

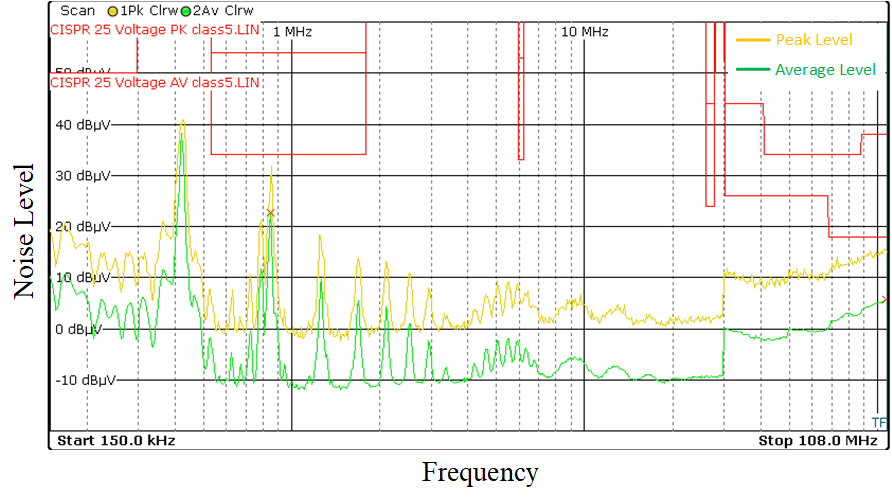

圖 3-19 采用展頻技術時的傳導 EMI 結果
