4.1 功率曲線和電流消耗
系統的功率曲線最終由軟件流程進行控制。圖 4-1 展示了示波器上捕獲的一些時序和信號，并已標注以說明在軟件流程圖中所處的位置。從待機狀態喚醒、啟用模擬、等待模擬和測量信號穩定并完成 ADC 對話需要大約 90μs。藍線是 MSPM0L13xx 解決方案所需的 PWM DAC 的輸出，節 1.2中對此進行了討論。黃線是來自 PIR 信號鏈末端的測量信號，可以看到該信號正好在 ADC 轉換開始時實現穩定。測量后，模擬關閉，數據處理完成。然后，MCU 進入待機狀態約 50ms。
最終，該解決方案在以 20SPS 運行時的平均測量值約為 12μA。此次功率測量涉及 MSPM0L1306、集成信號鏈以及 PIR 傳感器的功率。

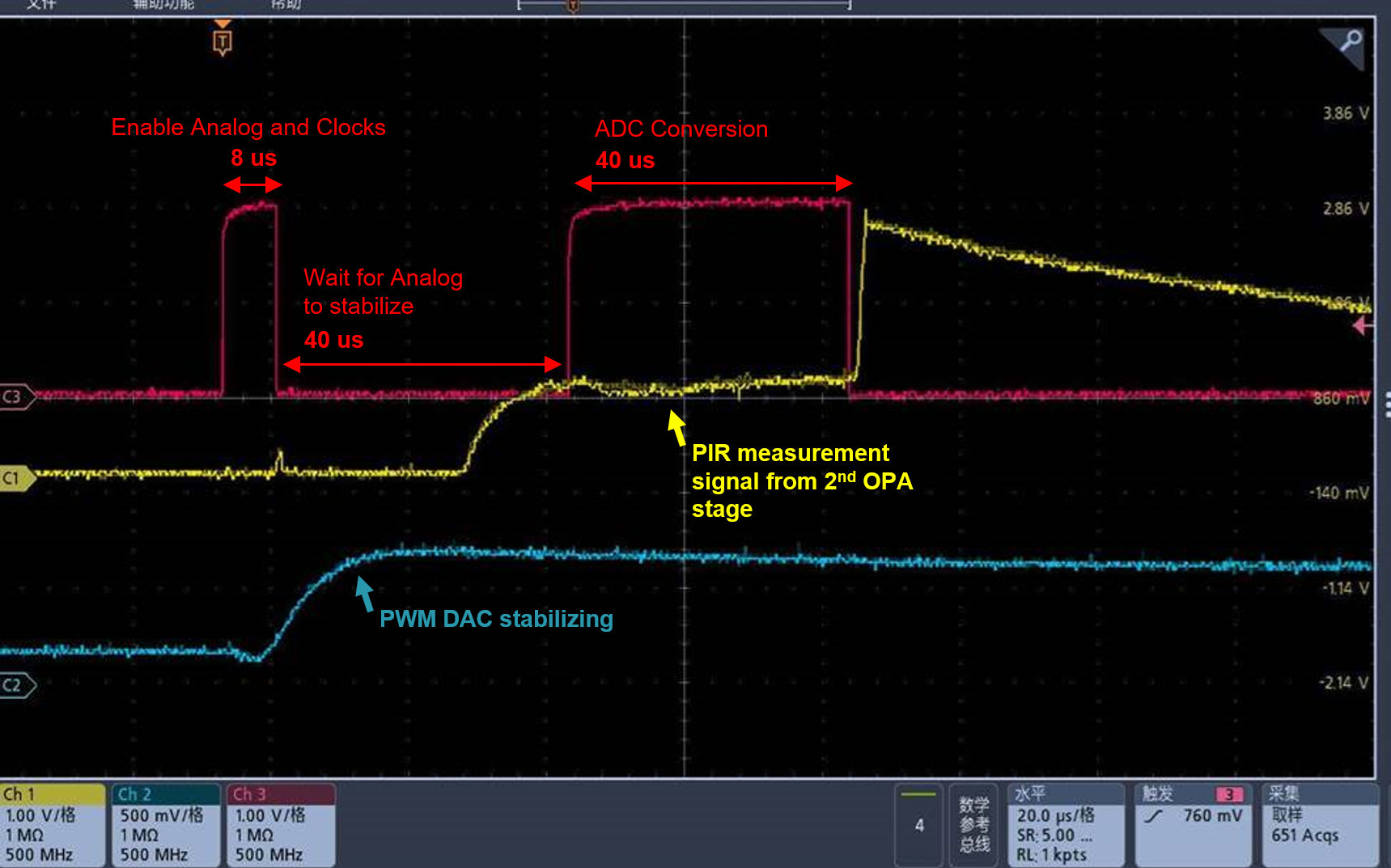

圖 4-1 MSPM0L13xx PIR 演示軟件的功率曲線
