2.3.3 實現方案 2：浮動磁體加上鎖存器或開關陣列
可以使用一組傳感器，每當磁體經過各個傳感器時，便表示液體達到相應傳感器所在的位置，從而以此判斷具體的液位。如果需要傳感器在液位超過其所在位置時保持活動狀態，可以將霍爾效應鎖存器 與側向磁體搭配使用，如圖 2-6 所示。當需要知道磁體位于傳感器之間時的液位區間，而無需跟蹤最近檢測到的液位時，此方法可能非常有用。
霍爾效應開關 可以與面向傳感器的磁體搭配使用，如圖 2-7 所示。如果系統只需要知道液體何時達到特定液位，而無需知道磁體位于傳感器之間時的液位區間，此方法會非常有用。
這兩種設置都需要在每個液位檢測位置處放置一個傳感器，因此需要一個與檢測區域長度相同的 PCB。但是，與垂直浮動磁體設置相比，此設計可以使用更小的磁體。

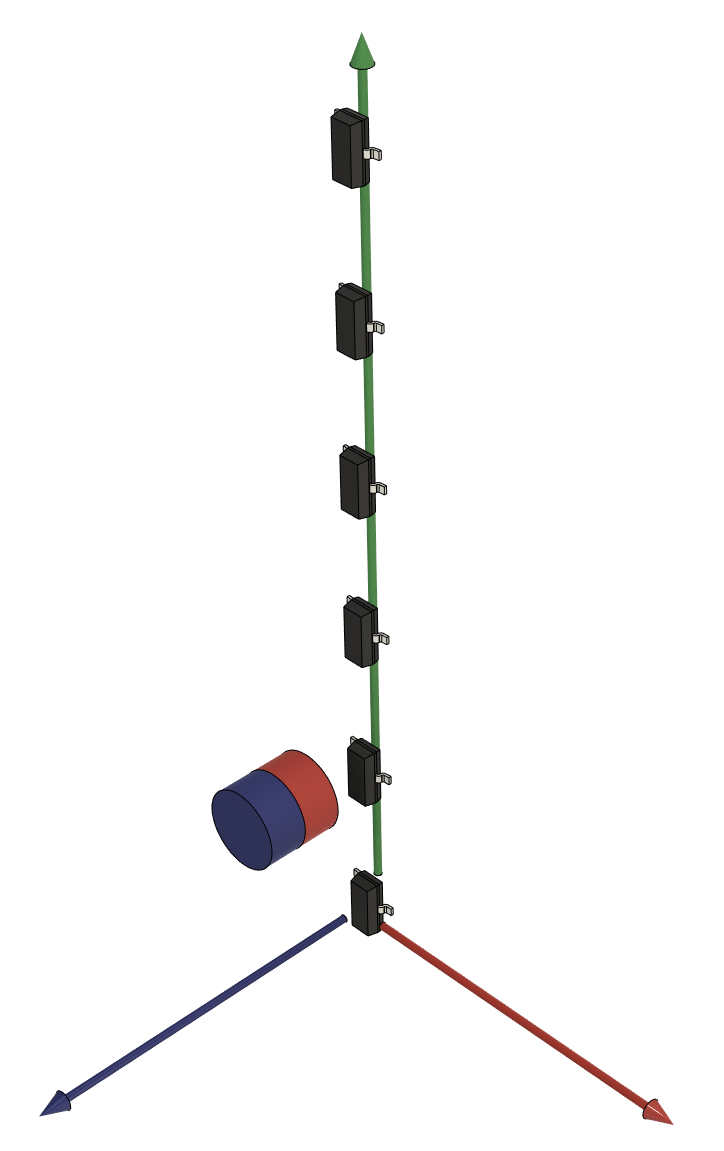

圖 2-6 霍爾鎖存器陣列

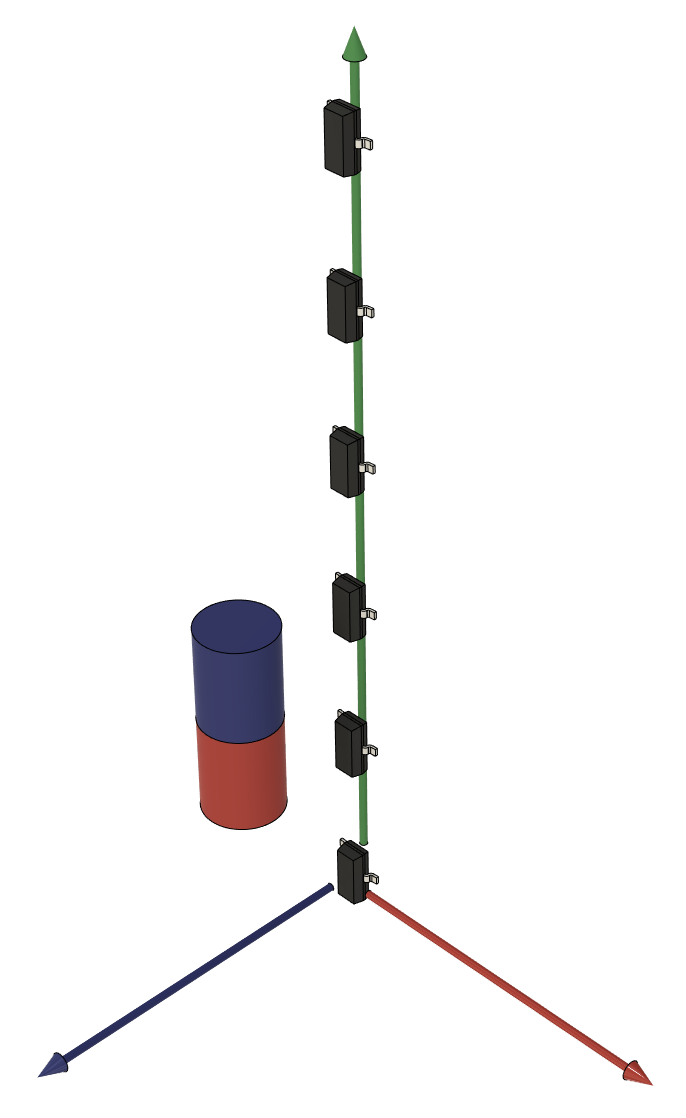

圖 2-7 霍爾開關陣列
