ZHCACS0 june 2023 ADC12DJ5200RF , ADC32RF52 , ADC32RF54 , ADC32RF55 , ADC34RF52 , ADC34RF55
3.1 一次性校準
一次性校準過程僅涉及在數據轉換器的初始啟動序列期間執行一次校準。在 ADC32RF55 雙通道 14 位 3GSPS 射頻采樣 ADC 的特定情況下，執行初始啟動序列以校準所有內部子 ADC 內核，從而實現數據表中所列性能。如果不執行此一次性校準，轉換器將嚴重降級，并且沒有值得處理的數據，如圖 3-1 所示。但是，在執行一次性校準后，F(xiàn)FT 符合預期，如圖 3-2 所示。

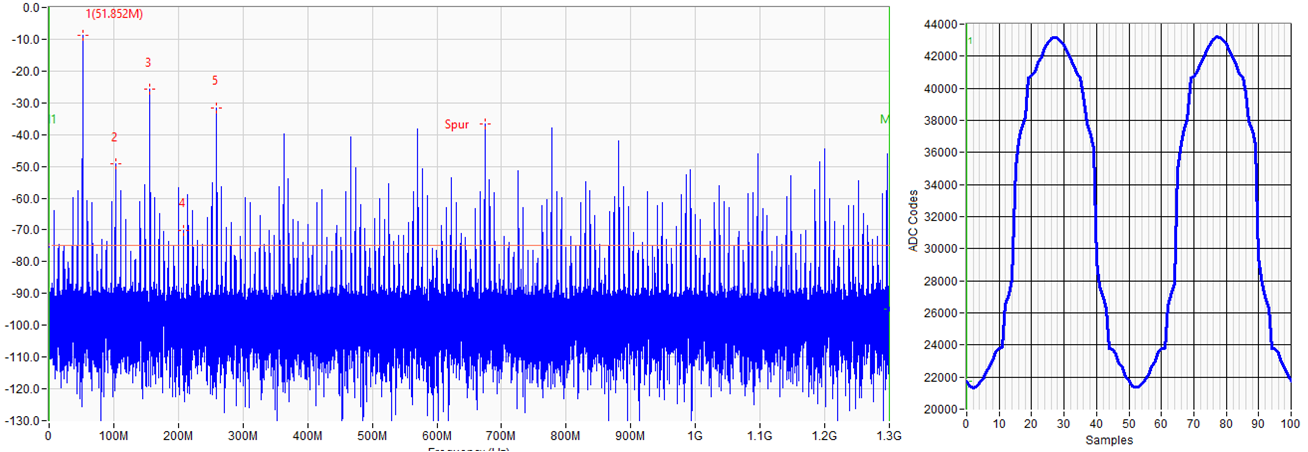

圖 3-1 ADC32RF55 未經過一次性校準的輸出

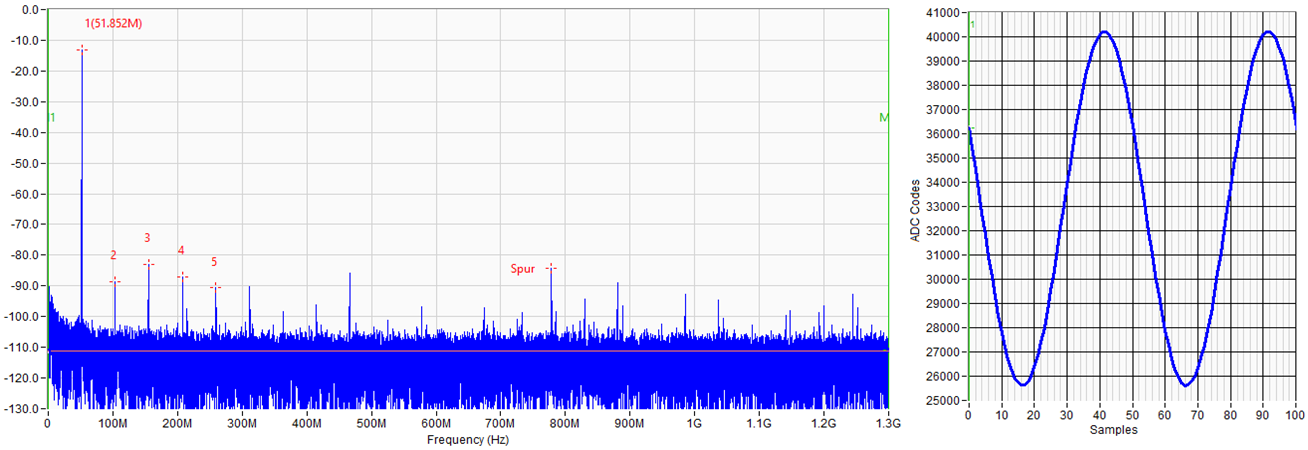

圖 3-2 ADC32RF55 經過一次性校準的輸出同樣，ADC12DJ5200RF 是一款雙通道 12 位 5.2GSPS 射頻采樣 ADC，也需要一次性校準，以便匹配子 ADC 內核的增益和失調電壓，從而減少交錯雜散并改善 SFDR。在 ADC32RF55 和 ADC12DJ5200RF 器件的初始編程期間，串行外設接口 (SPI) 執行一次性校準。
