4 設計注意事項

汽車攝像頭模塊通常盡可能小，以便支持放置在車輛的較遠區域。設計人員可能需要在傳導和輻射發射方面犧牲一些布局最佳實踐，以便滿足嚴格的尺寸限制。TPS650350-Q1 的 SSC 功能允許實現次優布局，同時仍符合 CISPR-25 發射測試規格。

該布局有關減少發射的設計注意事項包括：

1. 盡可能減小降壓轉換器輸入電容器和 PMIC 散熱焊盤之間的環路區域。將較小的去耦電容器放置在靠近器件引腳的位置。
2. 盡可能減小每個降壓轉換器的輸入電容器、輸出電感器和輸出電容器之間的環路區域。
3. 就在 PCB 上放置外部元件而言，中壓降壓轉換器（降壓轉換器 1）具有最高的優先級。
4. 低電壓降壓轉換器（降壓轉換器 2 和降壓轉換器 3）的輸入電容器具有次高的放置優先級。
5. 可以將對 EMI 要求較低的轉換器的外部元件放置在另一側。在這種情況下，不太重要的轉換器是降壓轉換器 2，因?yàn)樗哂懈叩妮敵鲭妷?(1.8V)。
6. 包含多個實心接地平面，這些平面具有與外部元件層上的接地覆銅的低阻抗連接。

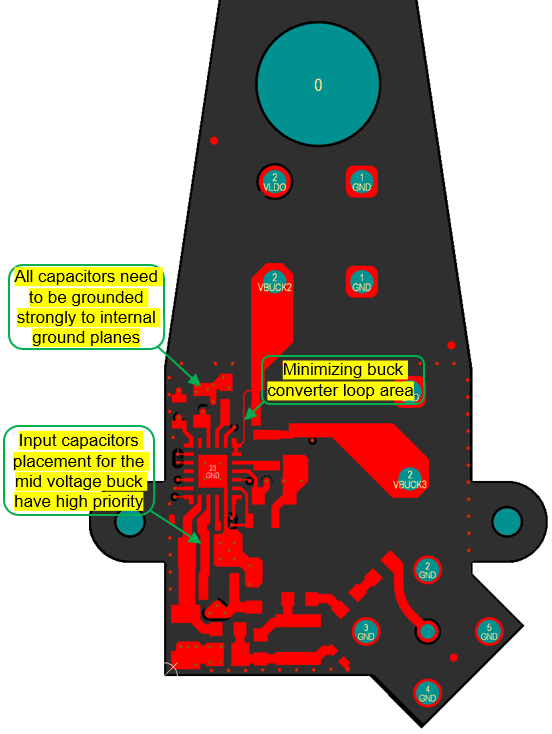

圖 4-1 頂層 - 縮放
