1.4.2 IDAC 電流斬波

如上一節所述，必須匹配兩個電流源以抵消 RTD 導線的引線電阻。通過使用多路復用器 (MUX) 在兩個輸入之間對兩個電流源進行交換或斬波，可以更大程度地減少兩個電流源中的任何不匹配。在每個配置中進行兩次測量并對結果求平均值，可以降低不匹配電流源的影響。

使用圖 1-5 中的配置，方程式 6 得出第一次測量結果。圖 1-6 交換 IDAC1 和 IDAC2，方程式 9 得出第二次測量結果。

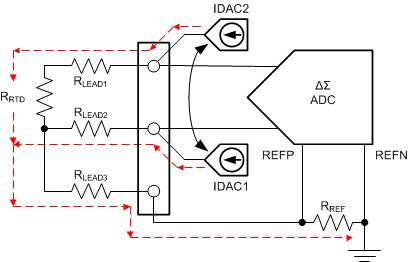

圖 1-6 交換 IDAC1 和 IDAC2 以截?cái)鄿y(cè)量值

方程式 9. Output code = 2²³ ? [I_IDAC2 ? (R_LEAD1 + R_RTD) ? (I_IDAC1 ? R_LEAD2)] / [(I_IDAC1 + I_IDAC2) ? R_REF]

為了截?cái)?RTD 測量值，我們對第一次和第二次測量值求平均值。取方程式 6，與方程式 9 相加，然后除以 2 求平均值。此步驟如下所示：

方程式 10. Averaged output code = 2²³ ? {[I_IDAC1 ? (R_LEAD1 + R_RTD) ? (I_IDAC2 ? R_LEAD2)] + [I_IDAC2 ? (R_LEAD1 + R_RTD) – (I_IDAC1 ? R_LEAD2)]} / {2 ? [(I_IDAC1 + I_IDAC2) ? R_REF]}

然后組合 (I_IDAC1 + I_IDAC2) 項：

方程式 11. Averaged output code = 2²³ ? [(I_IDAC1 + I_IDAC2) ? (R_LEAD1 + R_RTD) – (I_IDAC1 + I_IDAC2) ? R_LEAD2)] / [2 ? (I_IDAC1 + I_IDAC2) ? R_REF]

然后抵消 I_IDAC1 + I_IDAC2 項，并設置 R_LEAD1 = R_LEAD2 = R_LEAD 得到以下等式：

方程式 12. Averaged output code = 2²³ ? [(R_LEAD + R_RTD) ? R_LEAD] / (2 ? R_REF)]

之后，R_LEAD 項也會抵消。

方程式 13. Averaged output code = 2²³ ? R_RTD / (2 ? R_REF) = 2²² ? R_RTD / R_REF

將結果代入方程式 13，I_IDAC1 和 I_IDAC2 不相等并不重要，重要的是 I_IDAC1 和 I_IDAC2 在交換后的值相同。如果它們相同，則 (I_IDAC1 + I_IDAC2) 項抵消。

系統中可能仍有誤差。在這里，假設 R_LEAD1 和 R_LEAD2 相同。如果它們不同，這將成為一個誤差。此外，如果測量中存在漏電流（例如，來自 TVS 或其他保護二極管的漏電流），則會導致該誤差。
