1.4.6 燒毀檢測
如果熱電偶發生故障或燒毀，系統設計人員可能希望獲得某種表明發生了這種情況的指示。開路傳感器的滿量程 ADC 讀數可用于幫助確定該情況。此測量可能是正常測量的一部分，或者系統可能需要臨時測量作為定期檢查。
熱電偶偏置方法可實現自動燒毀檢測。例如，通過從每根熱電偶引線連接到任一電源的電阻進行熱電偶偏置時，即可實現燒毀檢測（如圖 1-9 所示）。如果熱電偶完好無損并產生小電壓，小電阻電流會將熱電偶保持在直流偏置點。如果熱電偶燒毀并變?yōu)楦咦杩?，電阻會將每根引線的電壓拉至任一電源軌。這會導致 ADC 輸入大于滿量程范圍，并導致 ADC 給出滿量程讀數（16 位 ADC 為 7FFFh）。同樣，為克服 ADC 的輸入偏置電流，電阻應足夠小。

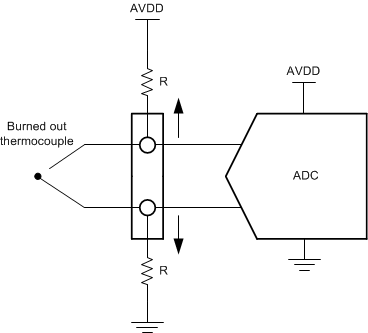

圖 1-9 使用電阻偏置進行燒毀檢測在不同的熱電偶偏置方法中，可能并沒有上拉電阻來支持燒毀測量。許多精密 ADC 包括燒毀電流源 (BOCS)，其中使用電流源在正模擬輸入端進行上拉，而使用電流阱在負模擬輸入端進行下拉，如圖 1-10 所示。這些電流源用于在燒毀情況下拉開熱電偶的正極和負極引線。即使熱電偶僅由直流源（例如基準電壓或 VBIAS 線路）從一端進行偏置，這也很有用。正燒毀電流源會將正引線拉到足夠高，以便 ADC 的讀數為正滿量程讀數。

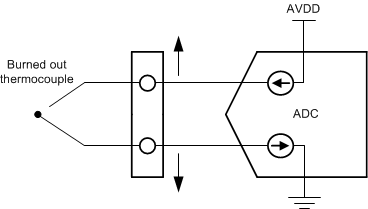

圖 1-10 使用 BOCS 進行燒毀檢測通常，使用 BOCS 進行的燒毀測量應該是與正常溫度測量不同的測量。當熱電偶未燒毀時，使用 BOCS 可能會引起錯誤。額外的電流可能會導致傳感器自發熱。此外，ADC 的前端通常有 RC 濾波器。由于 BOCS 由器件提供，因此從 BOCS 流出的額外電流會在流經串聯濾波電阻時產生誤差電壓。
啟用 BOCS 進行燒毀測量時，請確保在兩次測量之間有額外的時間進行電壓設置。在燒毀和溫度測量中，濾波器電容可能需要一些時間來實現電壓穩定。
