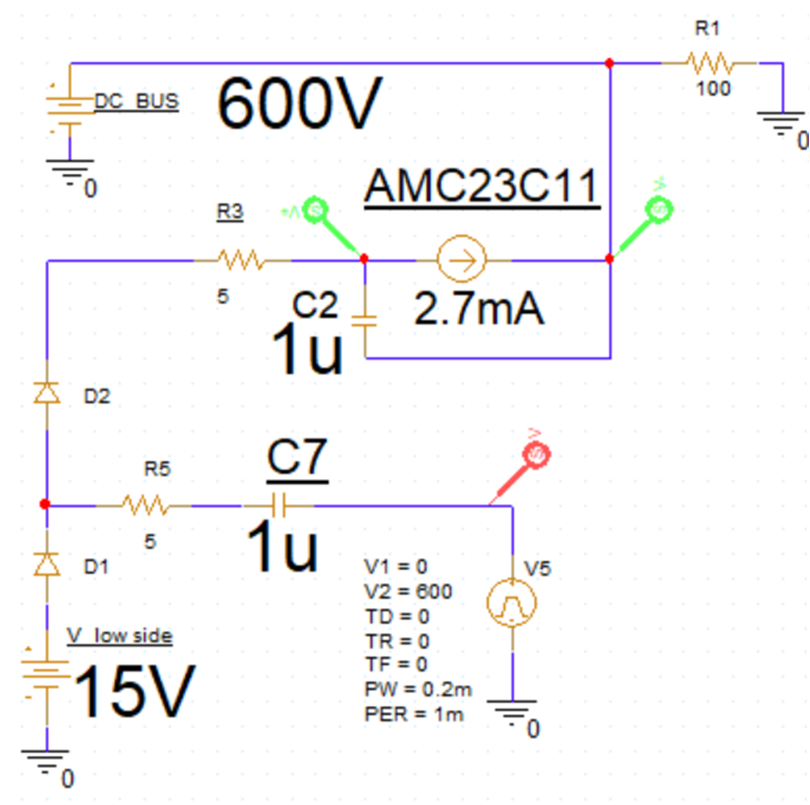

圖 3-2 仿真模型

仿真模型中的直流總線為 600V，并使用 2.7mA 電流源來模擬隔離式比較器，方波源 V5 則模擬半橋的開關。低側電源為 15V。電容器 C2 和 C7 均為 1μF，而限流電阻器 R3 和 R5 為 5Ω。

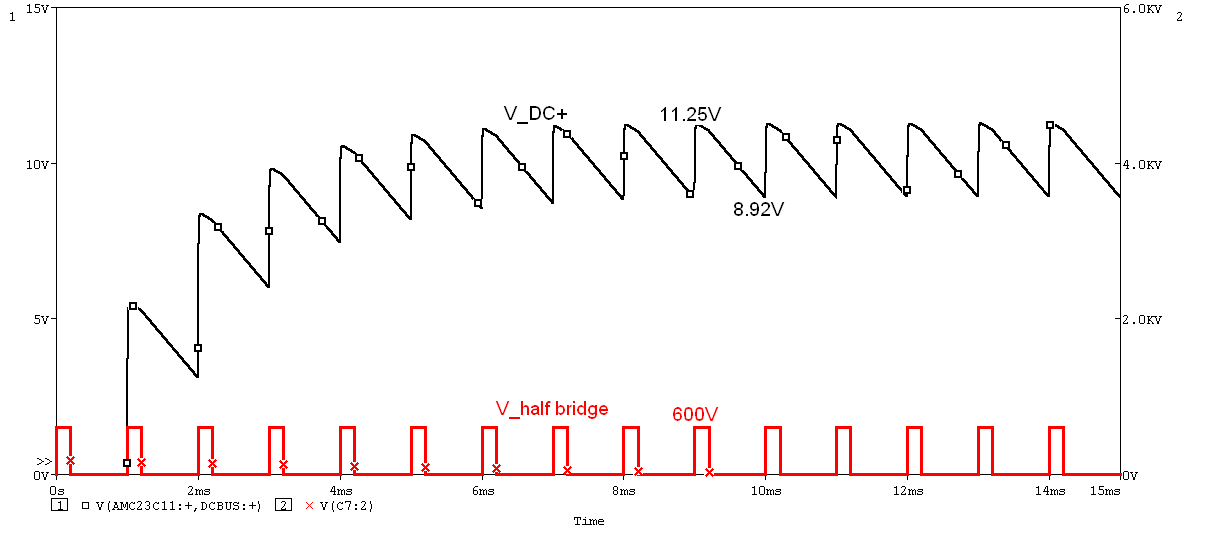

隔離式比較器的電源電壓 (V_DC+) 和半橋中心點電壓 (V_half bridge) 在 1kHz 開關頻率和 20% 占空比下測量，如圖 3-3 所示。

圖 3-3 1kHz、20% 占空比電源

在圖 3-3 中，電源在幾個 PWM 周期后穩定在 11.25V 和 8.92V 之間，也就是說，存在 2.33V 的紋波。由于半橋電路會在第一個周期中先導通高側 IGBT，因此隔離式比較器直到一個周期后才通電，也就是說，系統在第一個周期中不受上電短路保護。Topic Link Label4 中提供了一種能夠盡可能降低風險的優化解決方案。

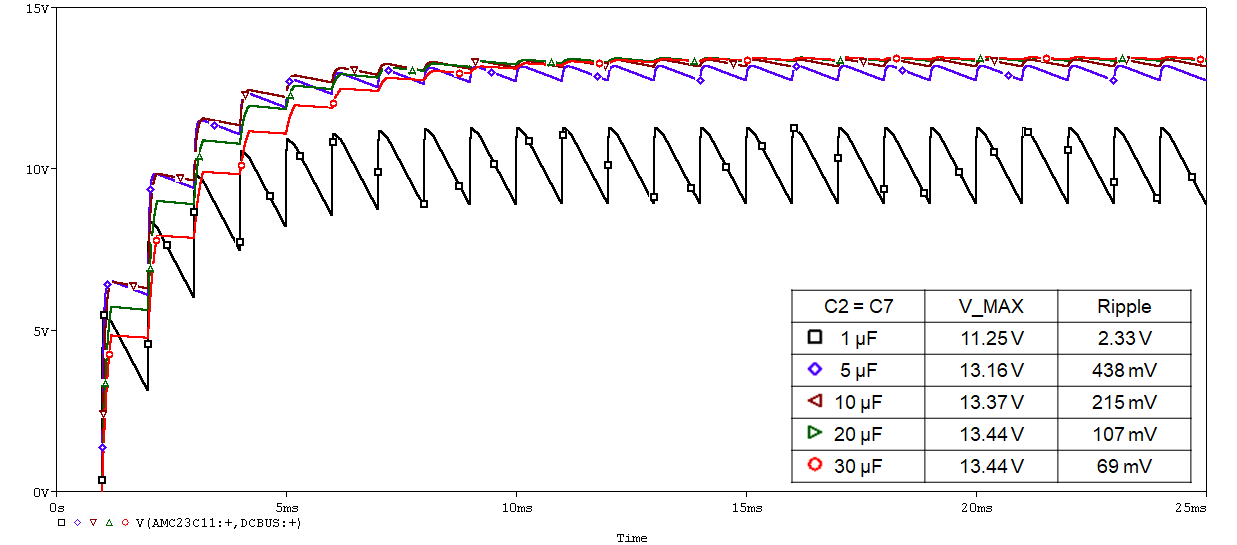

在相同的開關頻率和占空比條件下，逐漸將 C2 和 C7 同步電容值從 1μF 增加到 30μF。這種方法表明，電源電壓會逐漸增加并接近理想值 (13.6V)，而電源紋波也會減少。

圖 3-4 將電容值從 1μF 增加到 30μF

在圖 3-4 中，V_MAX 是可通過穩定電源實現的最大電壓值。因此，建議將這兩個電容器的電容值控制在 5μF 以上，以獲得更穩定的電源電壓。但電容值過大也會增加充電時間。
