3 支持牽引逆變器的關鍵技術

牽引逆變器綜合了動力總成架構的高壓部分（高壓電池側，400V 至 800+V）和低壓部分（低壓電池側，12V 至 48V）的功能。因此，牽引逆變器需要在低壓域和高壓域中的器件之間進行隔離。隔離式柵極驅動器、數字隔離器、隔離式調制器和放大器以及固態繼電器中采用的 TI 電容和電感隔離技術，可在使用二氧化硅作為電介質的電容電路中整合增強型信號隔離。圖 3-1 所示為牽引逆變器系統的方框圖。隔離柵（紅色虛線）將低壓域（低壓電池側）和高壓域（高壓電池側）隔開。

在低壓域中，微控制器 (MCU) 決定了如何驅動功率級。MCU 向隔離式柵極驅動器發送脈寬調制 (PWM) 信號，后者跨過內部隔離柵將信號傳輸?shù)礁邏簜?cè)，以驅動功率級的柵極。為了將信號放大至大容量功率級所需的強度，隔離式柵極驅動器需要來自隔離式偏置電源的柵極電源電壓。MCU 在閉環中運行感應和速度控制，并處理主機功能以滿足強制的硬件和軟件安全要求以及安全代碼執行要求。MCU 與旋轉變壓器或霍爾效應傳感器的模擬前端相連。

實施安全電源樹可防止 MCU 和關鍵電源軌斷電。連接到低壓汽車電池的電源管理集成電路 (PMIC) 為 MCU 供電。在到達隔離式偏置電源之前，低壓電池電壓可預調節至穩定的電源電壓。此外，為了達到更高的安全級別，可以添加高壓轉低壓直流/直流電源，以通過 ORing 在低壓側提供電壓，即使在低壓電池或預調節出現故障時也是如此。

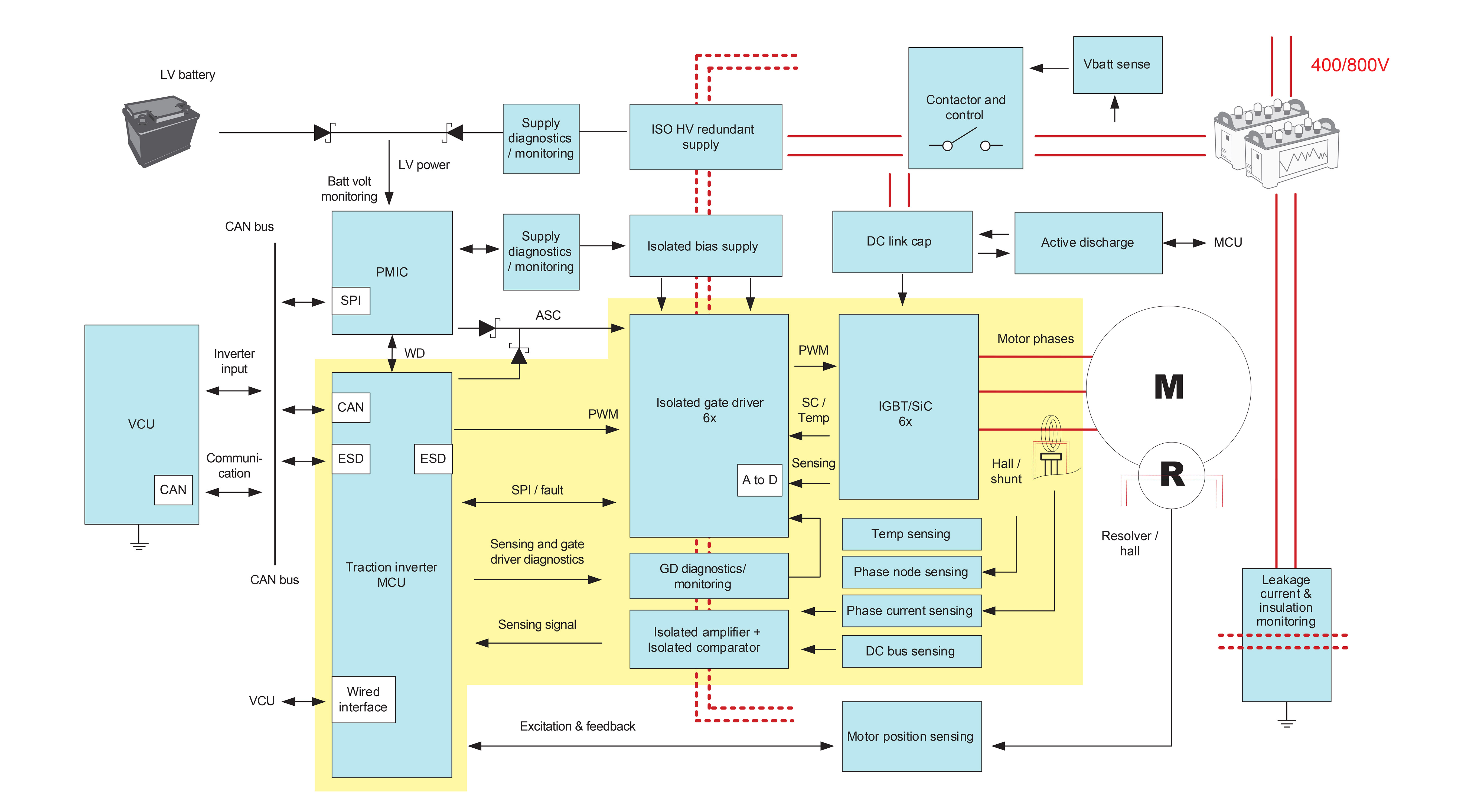

圖 3-1 牽引逆變器系統方框圖

高壓域中的主要功能包括：

• 電源開關 – 通常為基于碳化硅 (SiC) 或絕緣柵雙極晶體管 (IGBT) 的電源模塊，它們由具有保護和監控功能（例如內部溫度檢測和主動短路 (ASC) 保護）的隔離式柵極驅動器控制。
• 隔離式柵極驅動器 – 此 IC 從低壓側 MCU 獲取 PWM 信號輸入，以驅動高壓側電源模塊的柵極。隔離式柵極驅動器跨內部隔離柵傳輸該數字信號，并使用高壓側的信號來驅動電源模塊的柵極。同時，隔離式柵極驅動器可防止危險的直流電或不受控制的瞬態電流從高壓域中流出。
• 隔離式偏置電源 – 電隔離電源，從低壓側獲取模擬輸入并將輸入傳輸?shù)礁邏簜?cè)，從而為柵極驅動器提供次級電源。其中，隔離式柵極驅動器將模擬電壓與 PWM 信號相結合，以驅動功率級柵極。
• 隔離式電壓和電流檢測 – 用以檢測直流鏈路電壓和電機相電流，并確保向電機施加正確的扭矩，同時用于電機控制環路。
• 位置感應 – 對于閉環控制滿足安全要求至關重要。對于位置控制，傳感器可實現對已知位置和整個運動過程中位置的感應。
• 有源放電 – 將直流鏈路電容器電壓放電至安全電壓。對于能夠產生反電動勢 (EMF) 的電機類型，需要進行有源放電。聯合國歐洲經濟委員會第 94 號聯合國條例要求直流母線電容器的電壓在 5 秒內降至安全電壓 (60V)。此外，還包含診斷電路，用于對關鍵功能執行自檢，以防止系統故障。

逆變器控制和安全方案也因車輛類型而異。例如，可以使用永磁同步電機 (PMSM)，因?yàn)?PMSM 具有高效率、低扭矩紋波和寬速度范圍。PMSM 通常使用空間矢量 PWM 控制，也稱為場定向控制。PHEV 和 BEV 中的其他常用電機類型包括感應電機、外部勵磁同步機器和開關磁阻機器。

為了減少永磁體中使用的潛在價格昂貴且因地緣政治因素而不穩定的稀土材料，外部勵磁同步電機 (EESM) 不僅在次車橋中的應用增加，更是擴展到了主車橋應用。EESM 機器類型包括導電 EESM 和電感 EESM (iEESM)。使用 EESM 的商用車輛包括 Toyota? Prius?、Chevrolet? Bolt EV?、Ford? Focus Electric?、VW? e-Golf?、BMW? iX3? 等等。在 EESM 中，永磁轉子被替換為由單獨直流勵磁電流供電的電磁體，例如在添加到傳統逆變器結構中的 H 橋配置中。此外，這樣可以動態控制轉子磁通，這是標準磁體無法實現的。
