13 參考設計示例
PMP22817A 參考設計解決方案采用標稱 12V 輸入工作，包括 SEPIC 前置穩壓器、UCC14240-Q1 隔離式偏置轉換器和 UCC5870-Q1 具有高級保護功能、適用于汽車應用的 30A 隔離式 IGBT/SiC MOSFET 柵極驅動器。

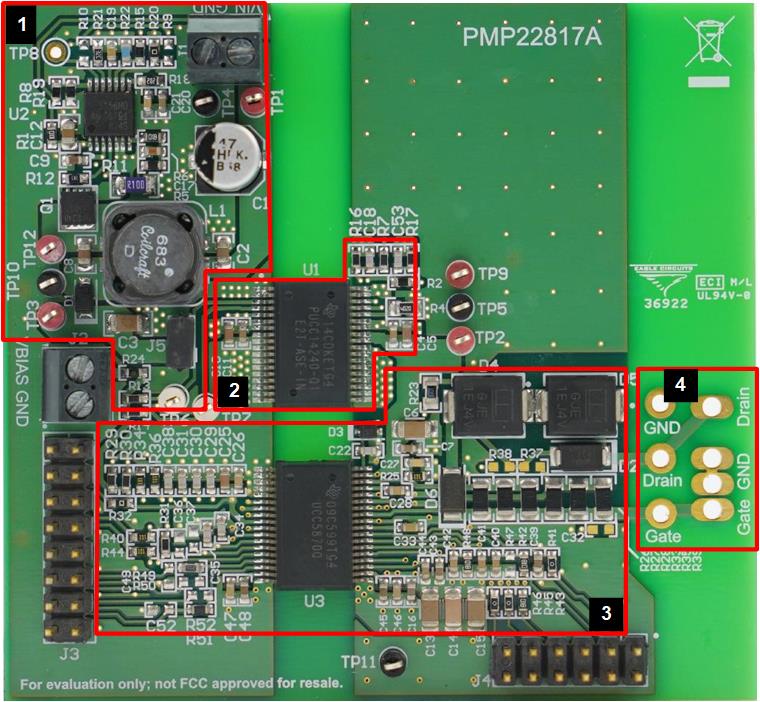

圖 13-1 單通道 SiC/IGBT 柵極驅動解決方案
圖 13-1 中概述的分區定義為：
- LM5156-Q1：12V (6V<12V<42V) 至 24V SEPIC 前置穩壓器
- UCC14240-Q1：24V 至 +15V、-5V 隔離式偏置電源
- UCC5870-Q1：用于 IGBT/SiC（加數字接口）的 30A 隔離式柵極驅動器
- 電鍍穿孔可容納 3 引腳、TO-220 或 4 引腳開爾文分立式 IGBT/SiC 封裝或連接的飛線以驅動 IGBT/SiC 模塊

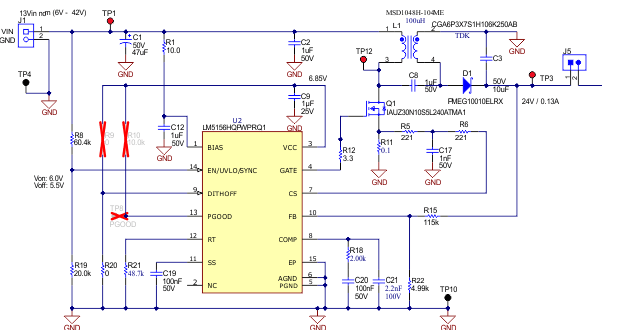

圖 13-2 LM5156-Q1 12V 至 24V SEPIC 前置穩壓器

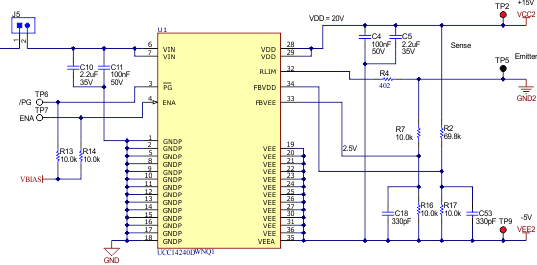

圖 13-3 UCC14240-Q1 24V 至 +15V、-5V 隔離式偏置電源

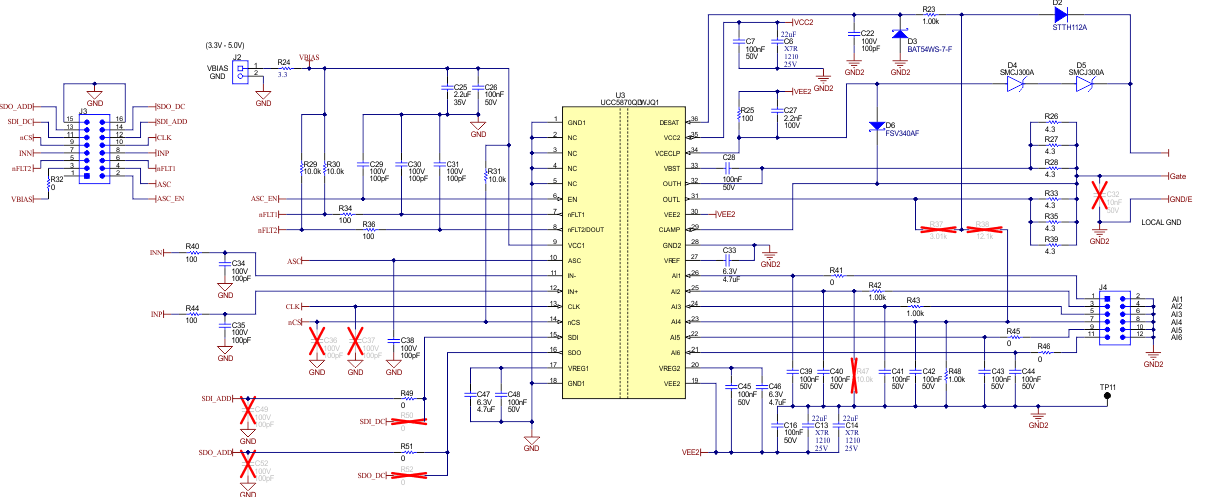

圖 13-4 UCC5870-Q1 30A 隔離式 IGBT/SiC 柵極驅動器

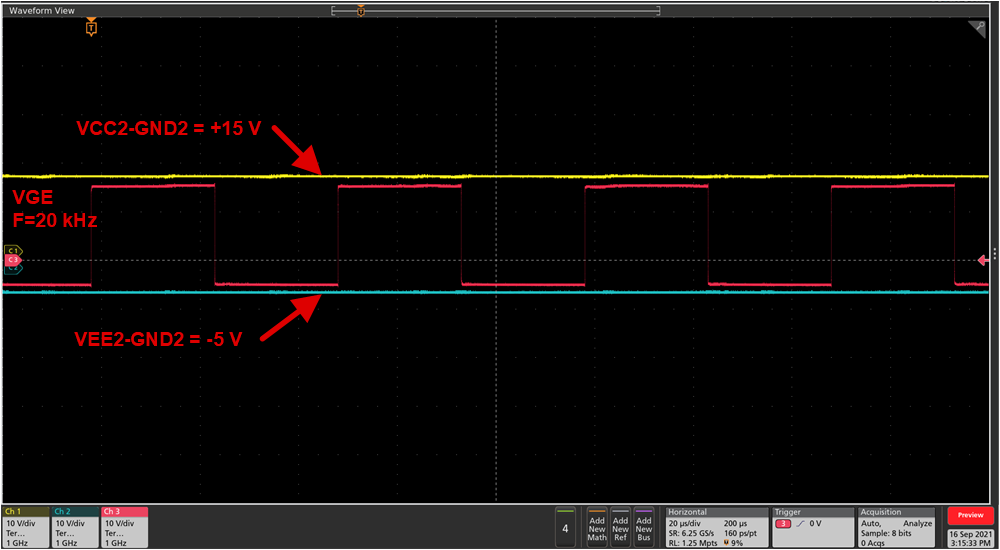

圖 13-5 PMP22817A 穩態切換
