3 測試結果
圖 3-1 中的測試結果顯示了捕獲的 ADC 波形，圖 3-2 顯示了器件從初始關閉狀態開始運行時的傳感器讀數。圓圈部分顯示了機器關閉時的絕對 TOF 值。此時，管道內的氣體只有空氣?？諝庵写蠹s含有 21% 的氧氣，因此用戶可以將其用作系統的校準點。

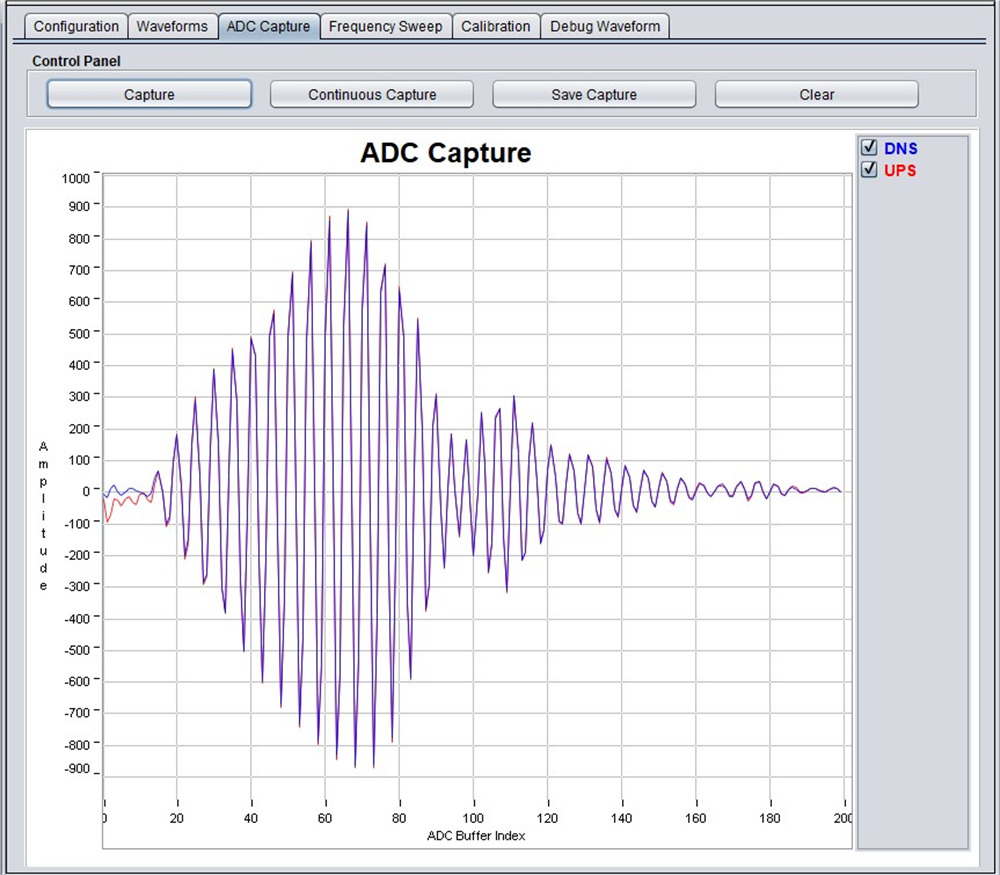

圖 3-1 ADC 捕獲和實驗結果

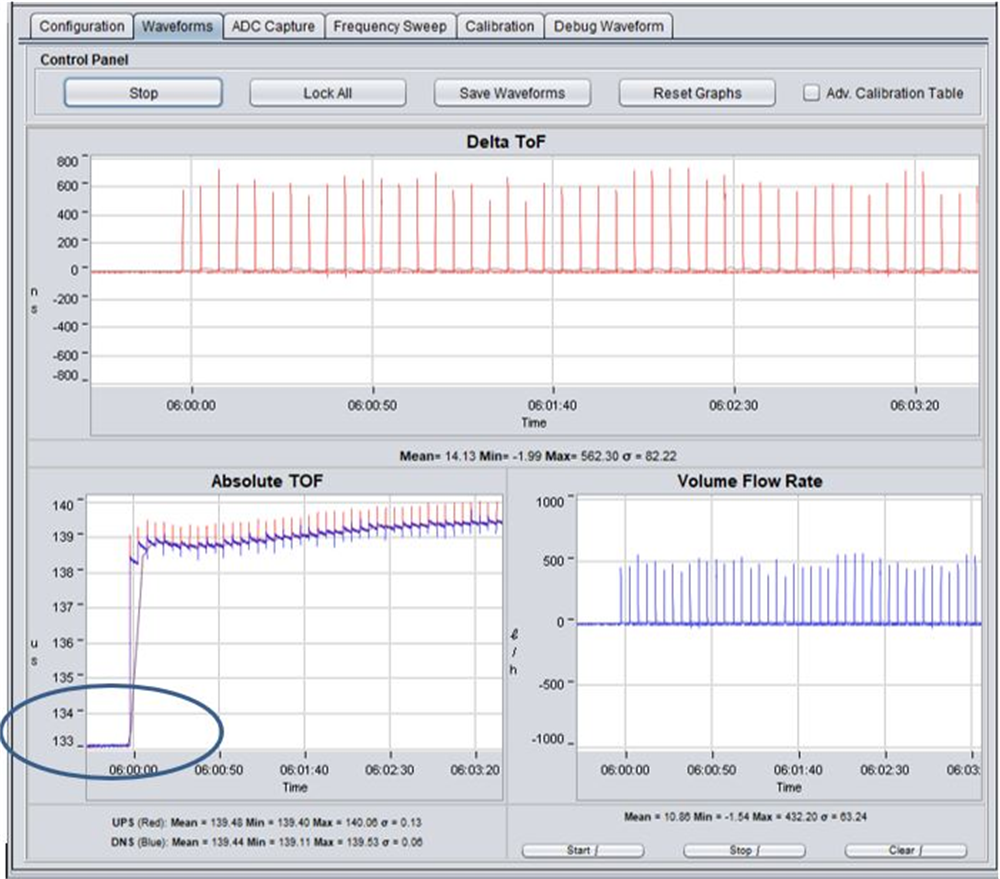

圖 3-2 波形結果可以在波形窗口中看到來自脈沖式制氧機的脈沖。為了提取氧濃度，將數據保存為 .cvs 文件并在電子表格中進行轉換。
