ZHCAAU9 March 2021 TUSS4470
3.1 TUSS4470
對于每次測量，VOUT波形都是通過TUSS Generation III GUI 數據繪圖工具捕獲的。四幅圖顯示了接收回波波形的 TUSS4470 調節輸出相對應的峰值，用于減小范圍（增加水位）。圖中所示的距離是在后處理中計算得出的。

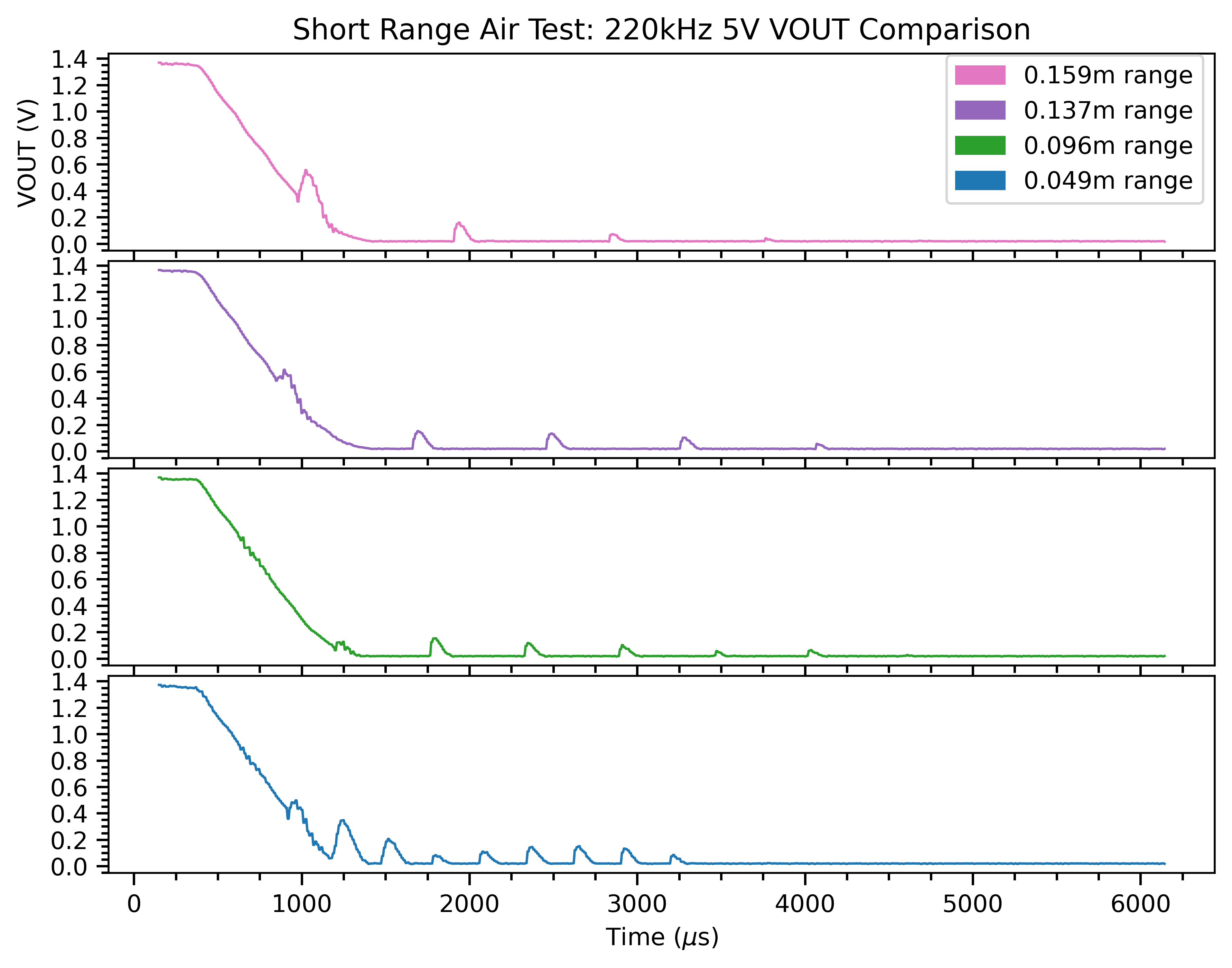

圖 3-1 短程空氣耦合結果：TUSS4470隨著距離縮小，由于傳感器和目標之間的超聲波脈沖衰減減小，因此可以看到多次回波，這使得波在完全消散前能夠來回反射多次。頂部波形 (0.159m) 顯示了 1ms 標記處出現第一個回波，隨后是第二個和第三個反射。在一定范圍內，第一個回波落入盲區，無法通過 ADC 采樣檢測到。在具有高反射目標的短程應用中，后續反射可用于測量 ToF。在對此數據進行后處理時，ToF計算為每對相鄰回波之間的平均時間。軟件閾值用于檢測 VOUT 上每個脈沖的起始。在需要極短程測量的應用中，這種方法可用于測量回波太近而無法區分的范圍。請注意，上文記錄的 4.9cm 并不是此器件設置的最小范圍。通過跟蹤閾值交叉之間的樣本數量，可以將ToF測量原理與實時處理算法一起使用。OUT4 引腳上可用的回波中斷是一種用于測量 ToF 的更經濟選項，然而回波脈沖必須達到 0.4V 的最小中斷閾值。
