6 元件選擇和測試結果

重要的是要考慮如何在系統中選擇關鍵元件以實現這些結果。

對於理想二極體 MOSFET Q1 和 Q2，選用 VDS(MAX) 為 60V、VGS(MAX) 為 +/-20V 的規格，可在所有故障條件下提供足夠的裕度。額定電流下的 RDS_ON：（20 mV / 額定電流）≤ RDSON ≤（50 mV / 額定電流）對於降低反向電流非常重要。例如，在 5A 設計中，RDS_ON 的範圍在 4 mΩ 至 12.5 mΩ 之間。

MOSFET 閘極閾值電壓 Vth 應最高為 2V。

PNP 電晶體 Q3 在齊納二極體 DC 啟動後會承受最大壓降，因此其耐壓規格應大於 (VIN-MAX – VBR-DC)。此外，還必須能夠支撐 LM74700D-Q1 的靜態電流，該電流小於 1 mA。可以使用像 BC857-Q 這樣的電晶體。

對於齊納二極體 DZ1 和 DZ2：應選擇 BZX84J-B62 等 62V 齊納二極體，以確保陰極對陽極的電壓低於 75V。對於齊納二極體 DC，DC 的崩潰電壓 (VBR-DC) 會決定在 VIN 引腳上出現開關瞬態時，陽極對接地之間的箝位電壓。利用 BZX84J-B62 等 62V 齊納二極體，可以為 LM74700D-Q1 提供足夠的電壓保護裕度，有效限制其承受的電壓。阻斷二極體 DB 應具備接近最大輸入供電反向電壓的阻斷能力，因此建議選擇至少 60V 耐壓的二極體，例如 NSR0170P2T5G。

電阻器 RZ1 和 RZ2是 DZ1 和 DZ2 的偏壓電阻器。任何在 1 kΩ 到 2 kΩ 範圍內的電阻值都應該足夠。電阻器 RB 是 DC 的偏壓電阻器，選用 10 kΩ 至 47 kΩ 範圍內的任何值即可滿足需求。

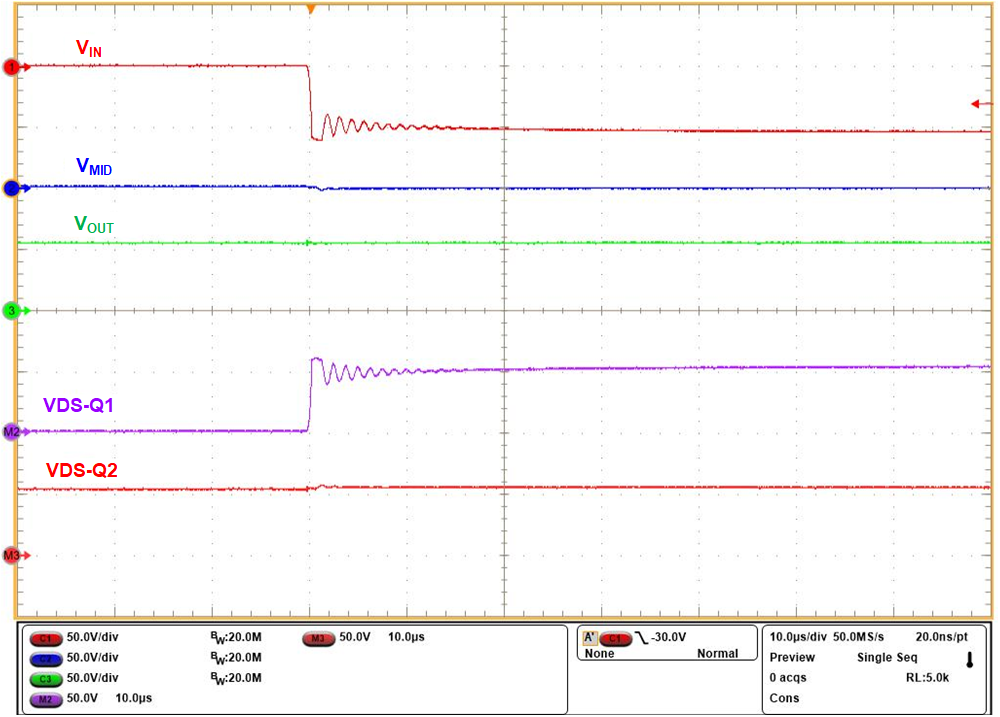

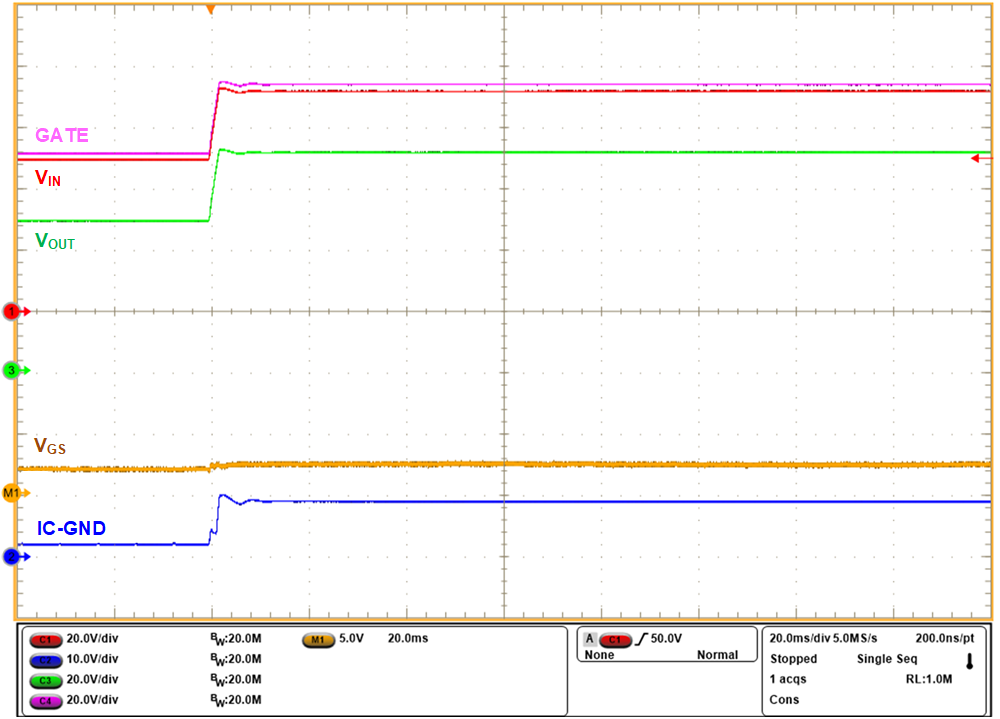

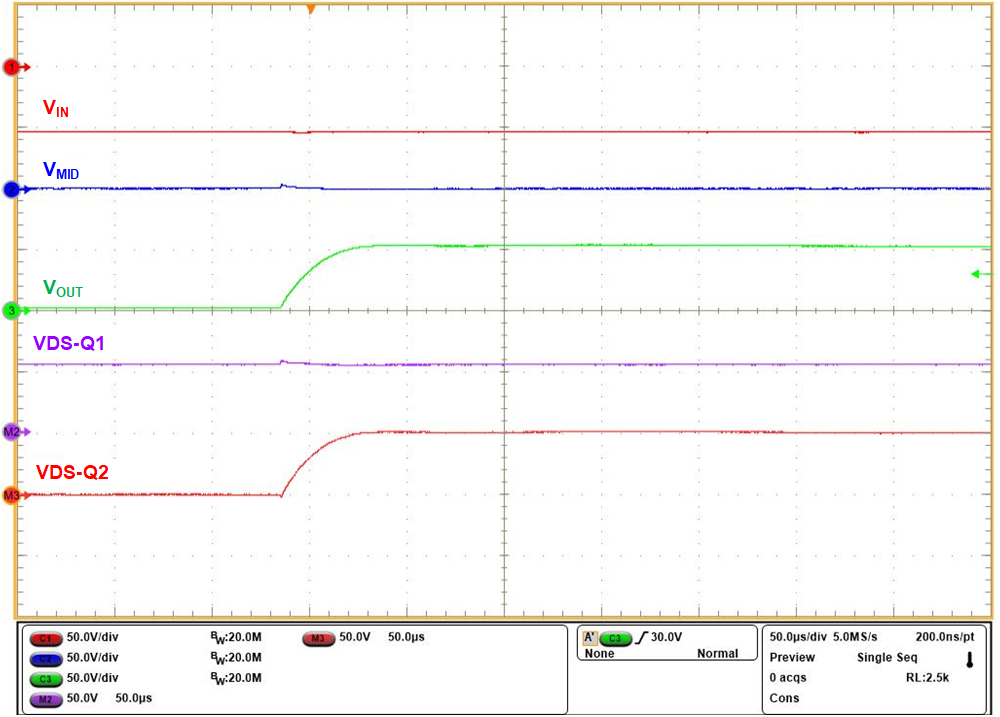

圖 7 和圖 8 顯示了在系統啟動前和系統啟動後施加輸入反向極性時，MOSFET 的汲極至源極電壓分布。如圖所示，MOSFET 彼此平均分擔電壓，每個 MOSFET 上的最大電壓均低於 60V。圖 9 顯示接地路徑瞬態箝位網路的性能，在 VIN 端發生 70V 負載突降事件時，陽極對積體電路接地的電壓被箝制在 62V。
