ZHDS002 December 2025 TVS2210
PRODUCTION DATA
3 說明
TVS2210 可將高達 25A 的 IEC 61000-4-5 故障電流進行可靠分流，以保護系統免受高功率瞬態沖擊或雷擊。該器件為滿足常見的工業信號線路 EMC 要求提供了解決方案，可通過 42Ω 電阻進行耦合的方式承受最高 ±1kV IEC 61000-4-5 開路電壓。
TVS2210 使用獨特的反饋機制，可在故障期間實現精確的平緩鉗位，從而使系統暴露在 30V 以下。嚴格的電壓調節使設計人員能自信地選用更低耐壓的系統元件，降低系統成本與復雜度，而不會犧牲穩健性。
此外，TVS2210 采用小型無封裝結構，尺寸 1.0mm × 0.6mm，專為空間受限的應用而設計。極低的器件漏電流和電容可盡可能降低對受保護線路的影響。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

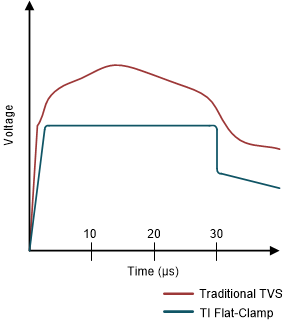

對 8μs 至 20μs 浪涌事件的電壓鉗位響應

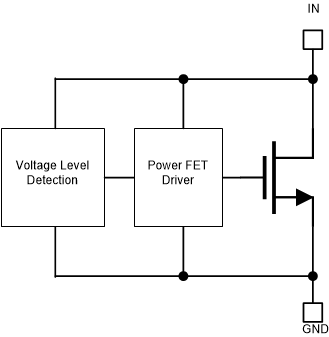

功能方框圖
