ZHCSKL1A December 2019 – May 2022 TUSS4440
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
-
6 Specifications
- 6.1 Absolute Maximum Ratings
- 6.2 ESD Ratings
- 6.3 Recommended Operating Conditions
- 6.4 Thermal Information
- 6.5 Power-Up Characteristics
- 6.6 Transducer Drive
- 6.7 Receiver Characteristics
- 6.8 Echo Interrupt Comparator Characteristics
- 6.9 Digital I/O Characteristics
- 6.10 Switching Characteristics
- 6.11 Typical Characteristics
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
- 12Mechanical, Packaging, and Orderable Information
3 說明
TUSS4440 是一款高度集成的變壓器驅動模擬前端，適用于工業超聲波應用。傳感器驅動級包含低側互補驅動器，此類驅動器可配置為通過升壓變壓器來驅動超聲波傳感器。該器件向變壓器的初級側傳輸恒定電流。
接收信號路徑包括低噪聲線性放大器、帶通濾波器，后跟對數增益放大器，可根據輸入決定放大。對數放大器具有很高的靈敏度，可捕捉弱回波信號，并在整個反射回波范圍內提供出色的輸入動態范圍。
驅動器可以直接通過微控制器進行控制，以對突發信號進行完全定制，或者可以通過 SPI 并借助可定制的脈沖長度進行編程。TUSS4440 可以支持單個傳感器發送和接收突發信號，或者可以設置兩個傳感器來拆分發送和接收功能。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TUSS4440 | WQFN (20) | 4.00mm × 4.00mm |
(1) 要了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

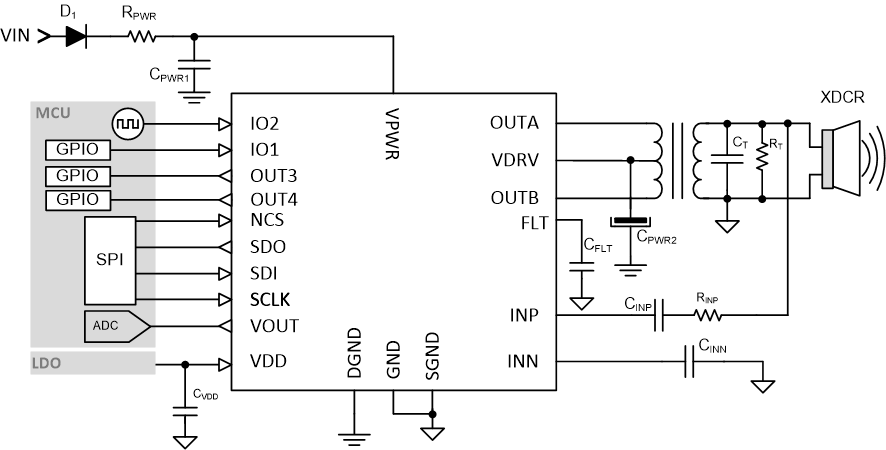

TUSS4440 應用示意圖
