ZHCSQN7 December 2022 TPS53685
PRODUCTION DATA
- 1特性
- 2應用
- 3說明
- 4Revision History
- 5Device and Documentation Support
- 6Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- RSB|40
散熱焊盤機械數據 (封裝 | 引腳)
- RSB|40
訂購信息
3 說明
TPS53685 是一款完全符合 AMD SVI3 標準的降壓控制器，具有跨電感穩壓器 (TLVR) 拓?fù)渲С?、雙通道、內置非易失性存儲器 (NVM) 和 PMBus? 接口，而且與 TI 的 NexFET? 智能功率級完全兼容。D-CAP+? 架構和下沖衰減 (USR) 等高級控制特性可提供快速瞬態響應和良好的電流共享，從而更大程度降低對輸出電容的要求。該器件還提供全新的相位交錯策略和動態切相功能，可提升不同負載條件下的效率。VCORE 壓擺率和電壓定位的可調節控制符合 AMD SVI3 標準。此外，該器件還支持 PMBus 通信接口，可向系統報告遙測的電壓、電流、功率、溫度和故障狀況。所有可編程參數均可通過 PMBus 接口進行配置，而且可作為新的默認值存儲在 NVM 中，以盡可能減少外部組件數量。
TPS53685 器件采用熱增強型 40 引腳 QFN 封裝，額定工作溫度為 –40°C 至 125°C。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS53685 | QFN (40) | 5.00 × 5.00 mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

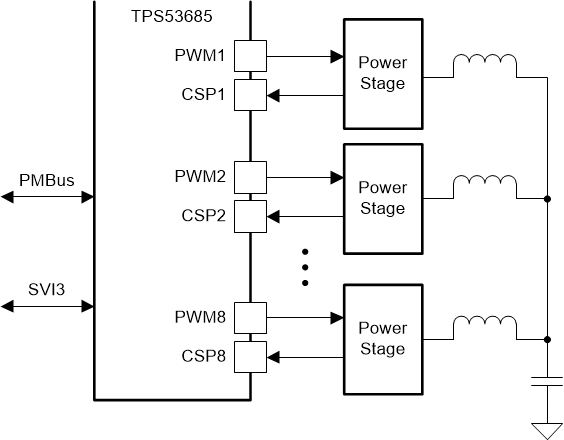

圖 3-1 簡化的示例應用
