3 說明
TPS22997 是一款單通道負載開關，具有可配置上升時間，從而可更大限度地降低浪涌電流。此器件包含一個可在 0.1 V 至 5.5V 輸入電壓范圍內運行的 N 溝道 MOSFET，并且支持 10 A 的最大持續電流。
該開關由使能引腳 (ON) 控制，該引腳能夠直接連接低電壓 GPIO 信號 (VIH = 0.8V)。TPS22997 器件具有可選的 QOD 引腳，用于在開關關閉時快速輸出放電，并且輸出的下降時間 (tFALL) 可以通過外部電阻進行調整。器件上有一個電源正常 (PG) 信號，指示主 MOSFET 何時完全導通，可用于啟用下游負載。集成式熱關斷功能可確保在高溫環境中提供保護。
TPS22997 采用 10 引腳 WQFN 封裝 (RYZ)（1.5mm × 2.0mm，間距為 0.5mm）并可在自然通風條件下的 –40°C 至 +125°C 溫度范圍運行。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
TPS22997 | WQFN (10) | 1.5mm × 2.0mm |
(1) 要了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
TPS22997 方框圖

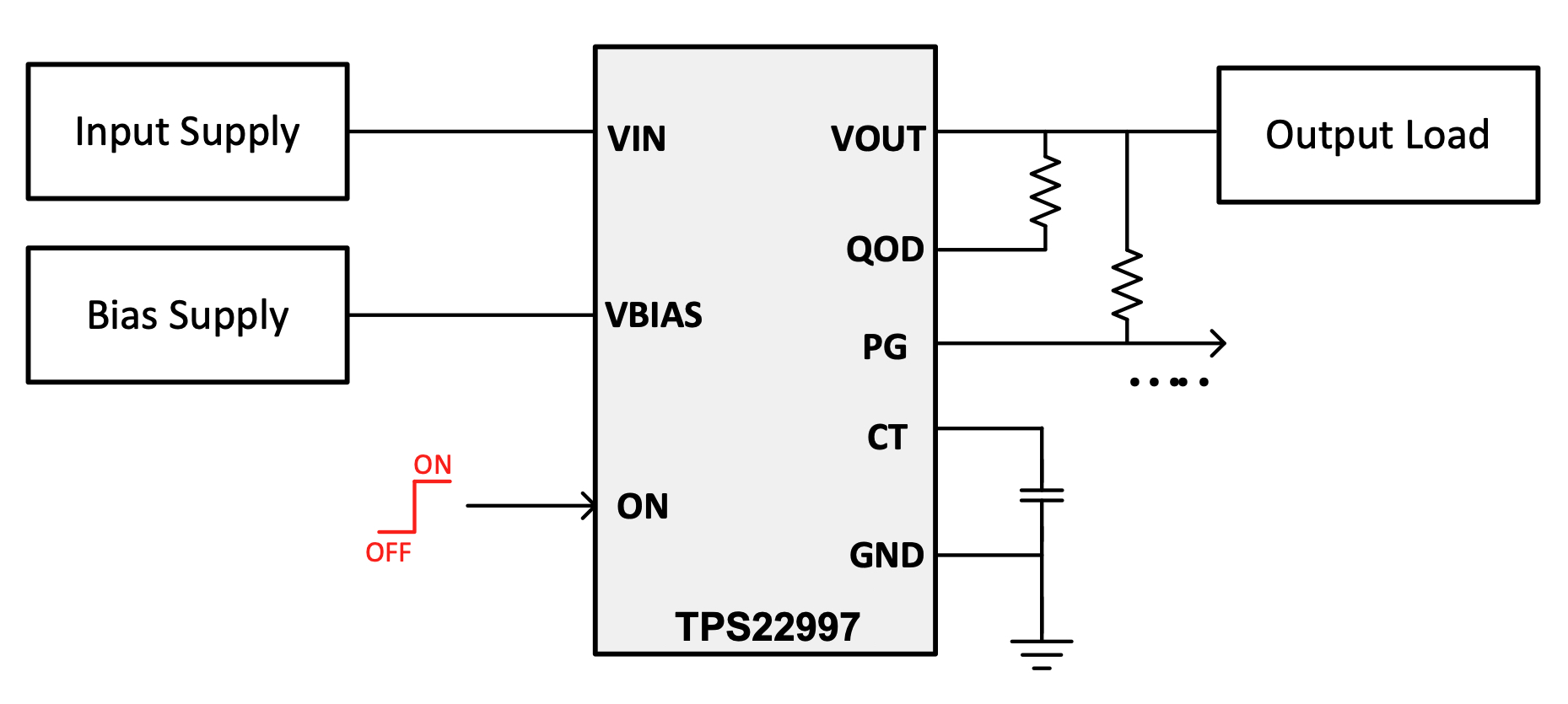

TPS22997 典型應用
