6.3.2 軌到軌輸入和輸出
TLV904xD 的輸入共模電壓范圍可擴展到任一電源軌，即使在低至 1.2V 的超低電源電壓下工作也是如此。此性能由一個互補輸入級實現：一個 N 通道輸入差分對和一個 P 通道差分對并聯。有關更多詳細信息，請參閱節 6.2。
對于 TLV904xD，P 通道對通常對從負電源軌到 (V+) – 0.4V 的輸入電壓有效，而 N 通道對通常對從正電源到 (V+) – 0.4V 的輸入電壓有效。過渡區域通常出現在 (V+) – 0.5V 到 (V+) – 0.3V 之間，在過濾區域內時，兩對均開啟。這些電壓電平會隨著工藝的變化而變化，低端的過渡區范圍可以從 (V+) – 0.7V 到 (V+) – 0.5V，高端的過渡區可以從 (V+) – 0.3V 到 (V+) – 0.1V。
對于大多數具有互補輸入級的放大器，P 通道輸入對設計用于在輸入失調電壓、N 通道對上的溫漂方面提供更好的性能。與器件在此區域外運行相比，器件在轉換區域內運行時，PSRR、CMRR、失調電壓、溫漂和 THD 會降級。TLV904xD 可確保 P 通道對在距正軌 0.7V 之前運行，與大多數互補輸入放大器相比，可提供更寬的 P 通道輸入范圍。當在較低的電源電壓（1.2V、1.8V 等）下運行時，這種擴展范圍特別有用，允許在 P 通道輸入對內容納輸入信號的寬共模擺幅，同時避免過渡區域并保持線性度。
TLV904xD 器件設計為一種微功耗、低噪聲運算放大器，也可提供強大的輸出驅動能力。它采用一個具有共源晶體管的 AB 類輸出級來實現完全的軌到軌輸出擺幅功能。對于高達 5kΩ 的電阻負載，無論施加的電源電壓是多少，輸出擺幅通常在兩個電源軌的 20mV 以?xún)?nèi)。不同的負載情況會改變放大器在靠近電源軌范圍內擺動的能力。

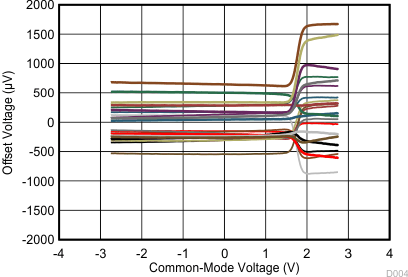

| V+ = 2.75V，V– = –2.75V |
| V+ = 2.75V，V– = –2.75V |
