3 說明
TLIN2024A-Q1 器件是一款四路本地互連網絡 (LIN) 物理層收發器，集成了喚醒和保護功能，符合 LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A 和 ISO/DIS 17987–4 標準。LIN 是一根單線制雙向總線，通常用于低速車載網絡，數據傳輸速率高達 20kbps。TLIN2024A-Q1 旨在為 12V 和 24V 應用提供支持，具有更寬的工作電壓范圍和額外的總線故障保護。該器件具有兩個獨立的雙路 LIN 收發器模塊。VSUP1/2 可控制獨立的雙路收發器模塊。
TLIN2024A-Q1 接收器支持高達 100kbps 的數據速率，從而更快速地執行內聯編程。該器件通過使用可降低電磁發射 (EME) 的限流波形整形驅動器，將 TXD 輸入上的 LIN 協議數據流轉化為 LIN 總線信號。接收器將數據流轉化為邏輯電平信號，此信號通過開漏 RXD 引腳發送到微處理器。睡眠模式可實現超低電流消耗，該模式允許通過 LIN 總線或 EN 引腳實現喚醒。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TLIN2024A-Q1 | VQFN (24) | 3.50mm × 5.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

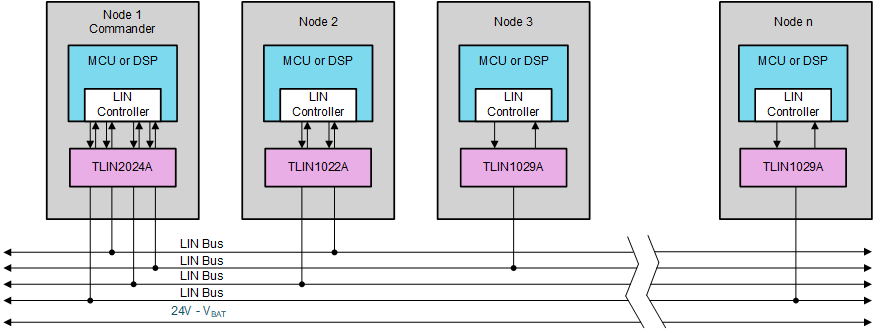

簡化版原理圖
