ZHCSMB3A March 2021 – April 2022 TLIN2021A-Q1
PRODMIX
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 說明（續）
- 6 Pin Configuration and Functions
- 7 Specification
- 8 Parameter Measurement Information
-
9 Detailed Description
- 9.1 Overview
- 9.2 Functional Block Diagram
- 9.3 Feature Description
- 9.4 Device Functional Modes
- 10Application Information Disclaimer
- 11Power Supply Recommendations
- 12Layout
- 13Device and Documentation Support
- 14Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- DRB|8
訂購信息
3 說明
TLIN2021A-Q1 是一款本地互連網絡 (LIN) 物理層收發器。LIN 是支持汽車車載網絡的低速通用異步收發器 (UART) 通信協議。
TLIN2021A-Q1 發送器支持高達 20 kbps 的數據速率。收發器通過 TXD 引腳控制 LIN 總線的狀態，并通過其開漏 RXD 輸出引腳報告總線的狀態。該器件具有限流波形整形驅動器，用于降低電磁發射 (EME)。
TLIN2021A-Q1 旨在為 12V 和 24V 應用提供支持，具有寬輸入工作電壓范圍。該器件支持低功耗睡眠模式，并可通過 LIN、WAKE 引腳或 EN 引腳喚醒功能從低功耗模式喚醒。該器件可以通過器件 INH 輸出引腳選擇性地啟用節點上會存在的各種電源，從而在整個系統級別減少電池電流消耗。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TLIN2021A | SOIC (D) (8)(2) | 4.90mm x 3.91mm |
| VSON (DRB) (8) | 3.00mm x 3.00mm | |
| SOT23 (DDF) (8)(2) | 2.90mm x 1.60mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 產品預發布

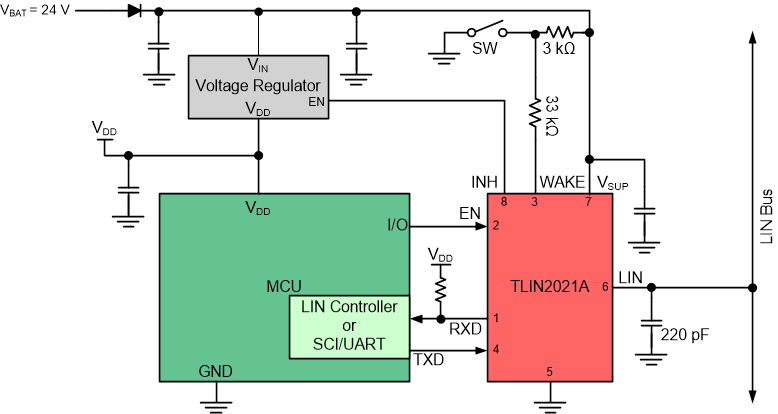

簡化版指揮官節點原理圖
簡化版響應者節點原理圖
