機械數(shù)據(jù) (封裝 | 引腳)
散熱焊盤機械數(shù)據(jù) (封裝 | 引腳)
訂購信息
4 引腳配置和功能

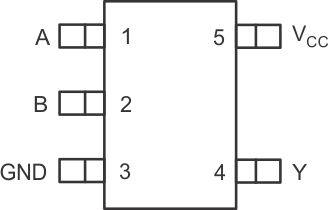

圖 4-1 SN74LV1T08-Q1 DBV
Package, 5-Pin SOT-23; DCK Package, 5-Pin SC-70 (Top View)表 4-1 引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| A | 1 | I | Input A |
| B | 2 | I | Input B |
| GND | 3 | G | Ground |
| Y | 4 | O | Output Y |
| VCC | 5 | P | Positive Supply |
(1) I = 輸入，O = 輸出，I/O = 輸入或輸出，G = 接地，P = 電源。
