3 說明
SN65MLVD048 是一款四通道 M-LVDS 接收器。該器件的設計完全符合 TIA/EIA-899 (M-LVDS) 標準，設計經過優化，可在高達 250Mbps 的信號傳輸速率下運行。每個接收器通道都由一個接收使能 (RE) 控制。當 RE = 低電平時，對應的通道被啟用；當 RE?=?高電平時，對應的通道被禁用。
M-LVDS 標準定義了兩種接收器類型，即 1 類和 2 類。1 類接收器的閾值以零為中心，遲滯為 25mV，可防止輸入丟失時出現輸出振蕩；2 類接收器使用偏移閾值實現失效防護。對接收器輸出端進行壓擺率控制以減少與大電流浪涌相關的 EMI 和串?dāng)_影響。
這些器件的額定工作溫度范圍為 -40°C 至 85°C。
(1) 如需了解更多信息，請參閱 節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

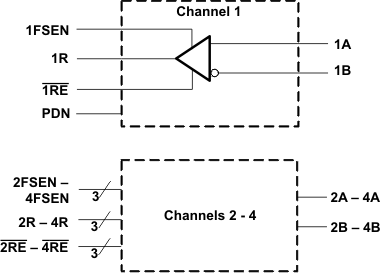

邏輯圖（正邏輯）
