3 說明

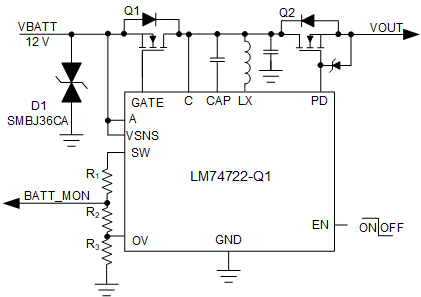

LM74722-Q1 理想二極管控制器可驅動和控制外部背對背 N 溝道 MOSFET，從而模擬具有電源路徑開/關控制和過壓保護功能的理想二極管整流器。3V 至 65V 的寬輸入電源電壓可保護和控制 12V 和 24V 汽車類電池供電的 ECU。該器件可承受并保護負載免受低至 –65V 的負電源電壓的影響。集成的理想二極管控制器 (GATE) 可驅動第一個 MOSFET 來代替肖特基二極管，實現反向輸入保護和輸出電壓保持功能。具有快速導通和關斷比較器的強大升壓穩壓器可確保在汽車測試（如 ISO16750 或 LV124）期間實現穩健、高效的 MOSFET 開關性能，期間 ECU 會收到輸入短時中斷以及頻率高達 200kHz 的交流疊加輸入信號。運行期間的低靜態電流 35μA（最大值）可實現常開型系統設計。在電源路徑中使用了第二個 MOSFET 的情況下，該器件允許使用 EN 引腳實現負載斷開控制。在 EN 處于低電平時，靜態電流降至 3.3μA（最大值）。該器件具有可調節過壓切斷保護或使用 OV 引腳的過壓鉗位保護。
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LM74722-Q1 | WSON (12) | 3.00mm × 3.00mm |
低 IQ 理想二極管
具有開關輸出的低 IQ 理想二極管
