3 說明
LM74700-EP 是一款理想二極管控制器，與外部 N 溝道 MOSFET 配合工作，可作為理想二極管整流器利用 20mV 正向壓降實現低損耗反向保護。3.2V 至 65V 的寬電源輸入范圍可實現對眾多常用直流總線電壓（例如：12V、24V 和 48V 系統）的控制。該器件可耐受低至 –65V 的負電源電壓，并提供負載保護。
該器件通過控制 MOSFET 的柵極將正向壓降調節至 20mV。該電流調節方案可在反向電流事件中支持平穩關機，并確保零直流反向電流。該器件能夠快速 (< 0.75μs) 響應反向電流阻斷，因此適用于在電源故障和輸入微短路條件下要求保持輸出電壓的系統。
LM74700-EP 控制器可提供適用于外部 N 溝道 MOSFET 的電荷泵柵極驅動器。LM74700-EP 的高電壓額定值有助于簡化用于汽車 ISO7637 保護的系統設計。當使能引腳處于低電平時，控制器關閉，消耗大約 1μA 的電流。LM74700-EP 的完全額定工作溫度范圍為 TA = –55°C 至 +125°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM74700-EP | SOT-23 (8) | 2.90mm × 1.60mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

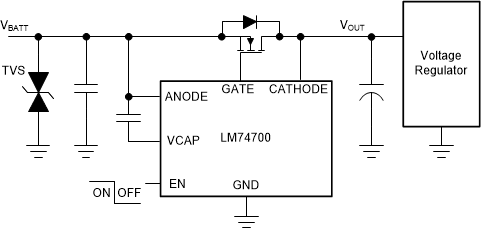

典型應用原理圖

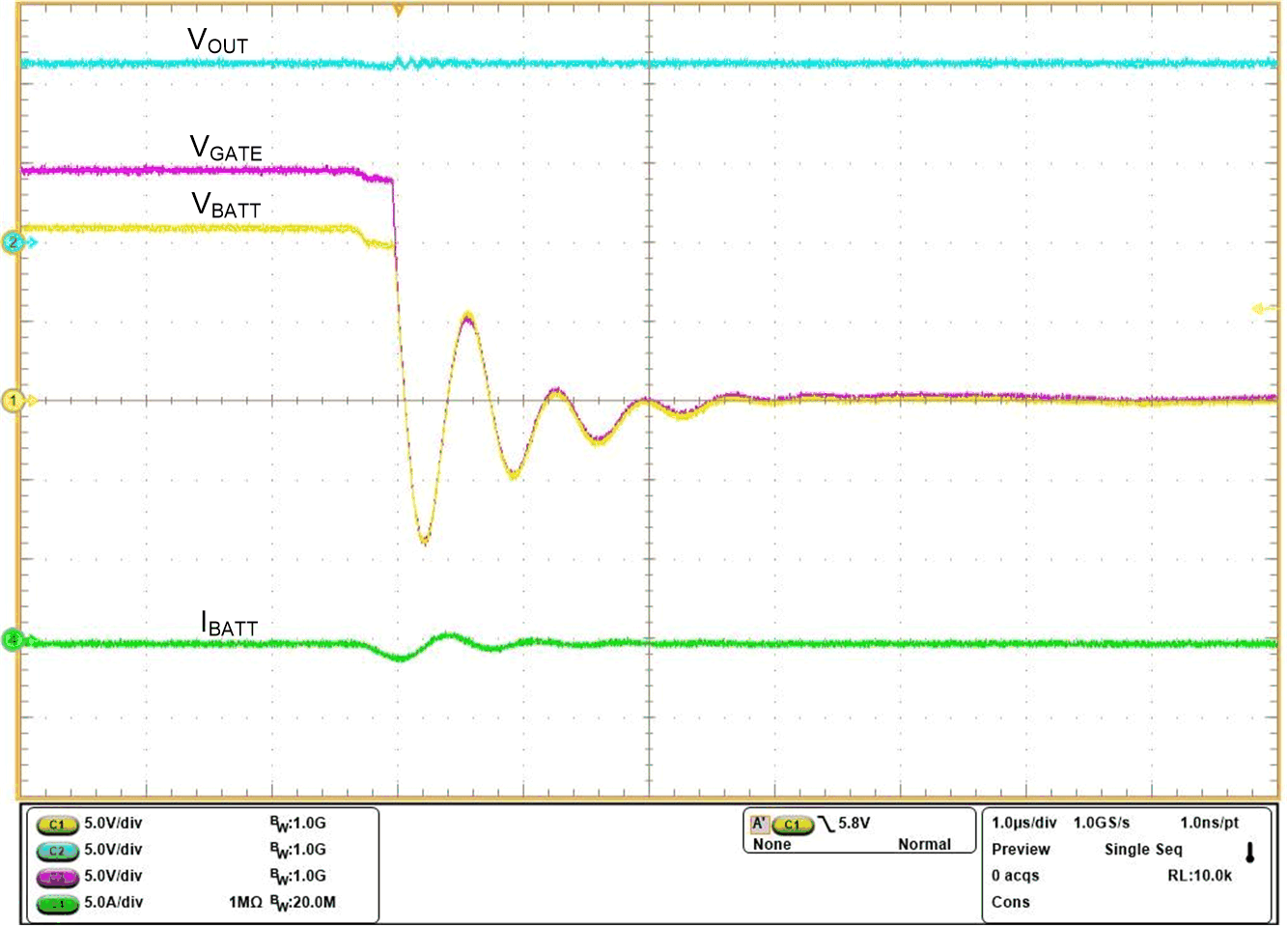

輸入短路期間的反向電流阻斷
