3 說明
JFE2140 是使用德州儀器 (TI) 現代高性能模擬雙極工藝構建的 Burr-Brown? 音頻、匹配對分立式 JFET。JFE2140 具有以前較舊的分立式 JFET 技術所不具備的性能。JFE2140 在所有電流范圍內均提供出色的噪聲性能，靜態電流可由用戶設置，范圍為 50 μA 至 20 mA。當偏置電流為 5 mA 時，該器件會產生 0.9 nV/√Hz 的輸入?yún)⒖荚肼?，從而以極高的輸入阻抗 (>1TΩ) 提供超低噪聲性能。此外，按照 ±4mV 測試 JFET 之間的匹配，可為差分對配置提供低失調電壓和高 CMRR 性能。JFE2140 還具有連接到獨立鉗位節點的集成二極管，無需添加高泄漏、非線性外部二極管即可提供保護。
JFE2140 可承受 40V 的高漏源電壓，以及低至 –40V 的柵源電壓和柵漏電壓。該器件額定工作溫度范圍為 –40°C 至 +125°C。
(1) 如需了解所有可用封裝，請參閱數據表末尾的封裝選項附錄。
(2) 封裝尺寸（長 x 寬）為標稱值，并包括引腳（如適用）。
器件概要
| 參數 | 值 | |
|---|---|---|
| VGSS | 柵源擊穿電壓 | -40V |
| VDSS | 漏源擊穿電壓 | ±40V |
| CISS | 輸入電容 | 13 pF |
| VGS1 – VGS2 | 差分柵源電壓匹配（最大值） | ±4mV |
| TJ | 結溫 | –40°C 至 +125°C |
| IDSS | 漏源飽和電流 | 18 mA |

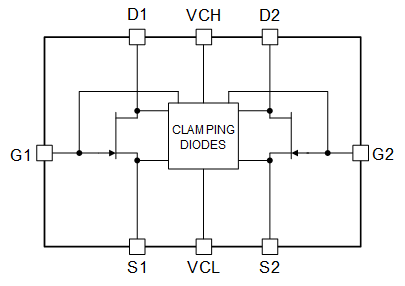

簡化版原理圖
超低輸入電壓噪聲
