ZHCSRG5 January 2023
PRODUCTION DATA
- 1特性
- 2應用
- 3說明
- 4Revision History
- 5Device and Documentation Support
- 6Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- RRB|41
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明

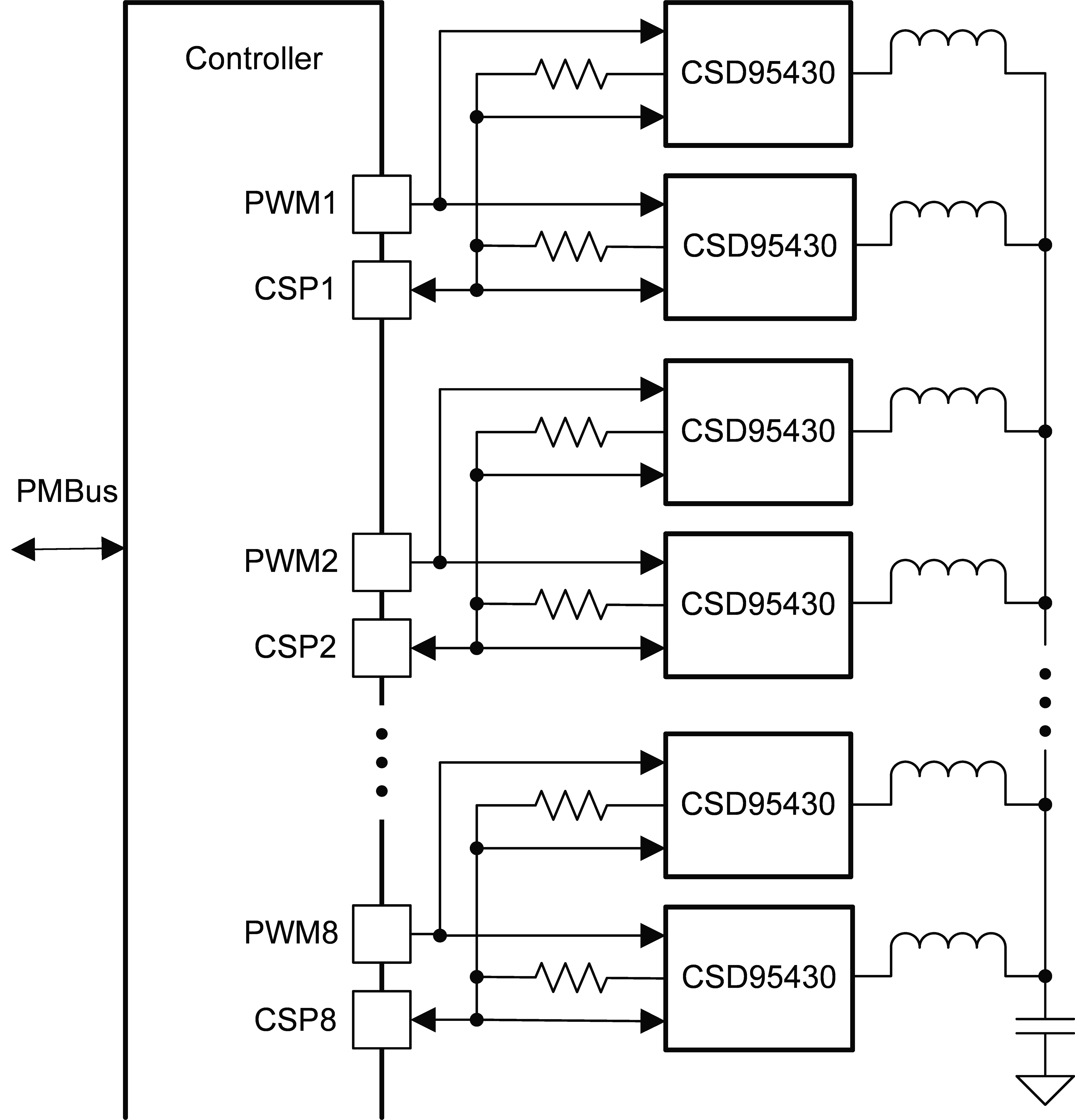

CSD95430RRBNexFET? 功率級是經過高度優化的設計，用于高功率、高密度同步降壓轉換器。此產品集成了驅動器 IC 和功率 MOSFET 以實現功率級開關功能。該組合采用 5mm × 6mm 小型封裝，可實現高電流、高效率以及高速切換功能。它還集成了準確電流檢測和溫度感測功能，以簡化系統設計并提高準確度。此外，PCB 封裝已經過優化，可幫助減少設計時間并簡化總體系統設計。該功率級具有主動電流平衡功能，允許多個功率級與單個 PWM 輸入并聯。這使得電流很高的應用的相位倍增成為可能，而無需類似的高相位數控制器。主動電流平衡功能確保倍增的相位均勻共享電流，因此并聯相位時不需要顯著降低電流能力。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| CSD95430RRB | VQFN-CLIP | 5.00 mm x 6.00 mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
