3 說明

AFE7799 是一款高性能的多通道收發器，集成了四條直接上變頻發送器鏈、四條直接下變頻接收器鏈和兩條寬帶射頻采樣數字化輔助鏈（反饋路徑）。發送器鏈和接收器鏈的高動態范圍允許為無線基站生成和接收 2G、3G、4G 和 5G 信號。低功率耗散和大規模通道集成使得 AFE7799 適合在功率和尺寸兩方面都受限的 4G 和 5G 大規模 MIMO 基站。寬帶和高動態范圍反饋路徑可以幫助發送器鏈中的功率放大器進行數字預失真 (DPD)。串行器/解串器的高速度有助于減少傳入和傳出數據時所需的通道數量。

AFE7799 的每個接收器鏈都具有一個 28dB 范圍的數字步進衰減器 (DSA)，后跟一個寬帶無源 IQ 解調器和一個基帶放大器，此基帶放大器具有集成式可編程抗混疊低通濾波器，用于驅動連續時間 Σ-Δ ADC。RX 鏈可接收高達 200MHz 的瞬時帶寬 (IBW)。每個接收器通道都有兩個模擬峰值功耗檢測器和多個數字功耗檢測器，可在接收器通道上輔助進行外部或內部自主 AGC，另外還具有一個射頻過載檢測器，可提供器件可靠性保護。集成式 QMC（正交不匹配補償）算法能夠持續監控和更正 RX 鏈 I 和 Q 不平衡不匹配的情況，無需注入任何專用信號或執行離線校準。

每個發送器鏈都具有兩個 14 位、3Gsps IQ DAC，后跟一個可編程重建和 DAC 鏡像抑制濾波器以及一個 IQ 調制器，用于驅動具有 39dB 范圍增益控制功能的寬帶射頻放大器。TX 鏈集成了 QMC 和 LO 漏電消除算法，利用反饋路徑來持續跟蹤和更正 TX 鏈 IQ 不匹配和 LO 漏電的情況。

1. 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

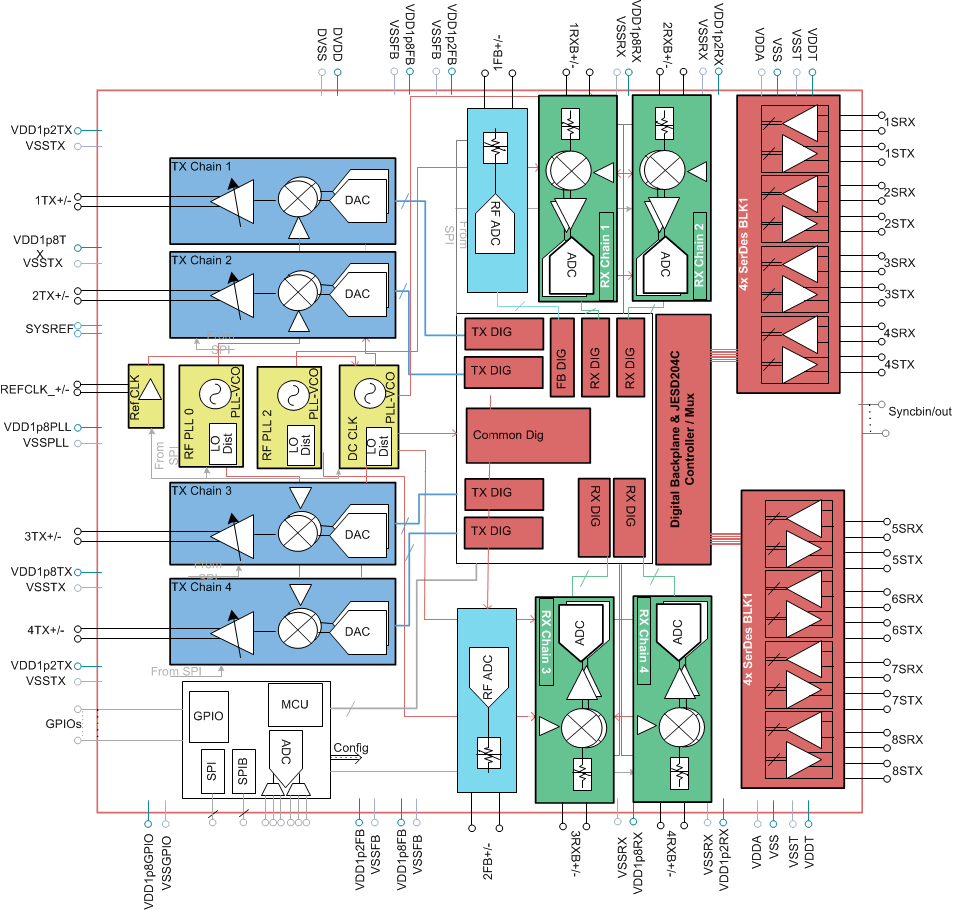

AFE7799 方框圖
