ZHCSIY6A October 2018 – January 2019 AFE7422
PRODUCTION DATA.
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
AFE7422 是具有 14 位 9GSPS DAC 和 14 位 3GSPS ADC 的雙路通道寬頻帶射頻采樣模擬前端 (AFE)?？稍诟哌_(dá) 6GHz 的射頻下工作，此器件支持直接射頻采樣到 C 頻帶，無需其他頻率轉換階段。密度和靈活性的改進實現了對高通道數、多任務系統的支持。
DAC 信號路徑支持插值和數字上變頻選項，提供高達 1200MHz 信號帶寬。差動輸出路徑包括支持輸出功率調優的數字步進衰減器 (DSA)。
每個 ADC 輸入路徑包括一個雙通道 DSA 和射頻數字功率檢測器。靈活的抽取選項提供數據帶寬優化，并且抽取旁路模式也可用于最大信號帶寬。
8 通道 (8 TX + 8 RX) 子類 1 兼容性 JESD204B 接口運行速度高達 15Gbps?？膳月菲?PLL 通過可選時鐘輸出簡化時鐘運行。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| AFE7422 | FCBGA (400) | 17.00mm x 17.00mm |
- 如需了解所有可用封裝，請參閱數據表末尾的封裝選項附錄。

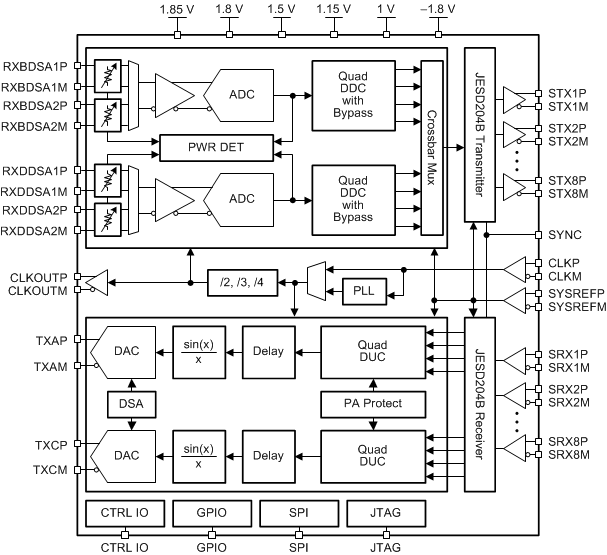

功能框圖
