ZHCSEH4A September 2015 – December 2015 TLV27L2-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Selection Guide
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- D|8
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 符合汽車應用 要求
- 具有符合 AEC-Q100 標準的下列結果：
- 器件溫度 1 級：-40℃ 至 +125℃ 的環境運行溫度范圍
- 器件人體放電模式 (HBM) 分類等級 2
- 器件組件充電模式 (CDM) 分類等級 C6
- 雙極金屬氧化物半導體 (BiMOS) 軌到軌輸出
- 輸入偏置電流：1pA
- 高帶寬 160kHz
- 高轉換率：0.1V/µs
- 電源電流：7µA（每通道）
- 輸入噪聲電壓：89nV/√Hz
- 電源電壓范圍：2.7V 至 16V
2 應用
- 便攜式醫療設備
- 功率監視
- 低功耗安全檢測系統
- 煙霧探測器
3 說明
TLV27L2-Q1 單電源運算放大器具有軌到軌輸出能力。TLV27L2-Q1 器件在擴展級工業溫度范圍內的最小工作電源電壓低至 2.7V，同時還增添了軌到軌輸出擺幅特性。TLV27L2-Q1 器件僅使用 7µA 的超低電流即可提供 160kHz 帶寬。建議的最大電源電壓為 16V，這使得器件可以由（±1.35V 至 ±8V 電源）兩個可充電電池供電。
軌到軌輸出使得 TLV27L2-Q1 器件成為 TLC27Lx 系列器件的良好升級版，能夠以更低的靜態電流提供更高的帶寬。TLV27L2-Q1 的偏移電壓與 TLC27LxA 型號相同。這些器件還具有經濟高效的優點，在偏移和噪聲問題不太重要的情況下，它們是 TLC225x 和 TLV225x 系列器件不錯的替代產品。
TLV27L2-Q1 器件支持商業級溫度范圍，以便于實現從等效 TLC27Lx 的輕松遷移。
TLV27L2-Q1 器件采用 8 引腳 SOIC (D) 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TLV27L2-Q1 | SOIC (8) | 4.90mm x 3.91mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

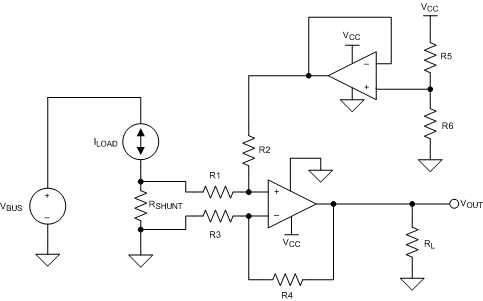

應用電路原理圖
穩定的低靜態電流
