ZHCUAG6C May 2020 – October 2022
- 1 使用 UCC28782EVM-030 65W USB-C PD 高密度有源鉗位反激式轉換器
- 2 通用德州儀器 (TI) 高壓評估模塊 (TI HV EVM) 用戶安全指南
- 3 說明
- 4 電氣性能規格
- 5 原理圖
- 6 說明
- 7 測試設置
-
8 性能數據和典型特性曲線
- 8.1 20Vout 時的 4 點平均效率結果
- 8.2 15Vout 時的 4 點平均效率結果
- 8.3 9Vout 時的 4 點平均效率結果
- 8.4 5Vout 時的 4 點平均效率結果
- 8.5 效率典型結果
- 8.6 輸出特性
- 8.7 開關頻率
- 8.8 主要開關波形和工作模式負載電流
- 8.9 啟動
- 8.10 通過 USB-C PD 調節輸出電壓
- 8.11 線路瞬態響應
- 8.12 輸出紋波電壓
- 8.13 VDD 偏置的升壓功能
- 29
- 8.14 X 電容器放電
- 8.15 USB-C PD 過流限制
- 8.16 負載瞬態響應
- 8.17 EN55022 B 類傳導 EMI 測試結果
- 8.18 滿負載條件下的熱圖像（20V 和 3.25A）
- 9 變壓器詳細信息
- 10EVM 裝配圖和布局
- 11物料清單
- 12修訂歷史記錄
3 說明
UCC28782EVM-030 是一個 65W USB-C PD 評估模塊 (EVM)，用于評估筆記本電腦充電和其他應用中所使用的離線有源鉗位反激式適配器。該 EVM 符合 CoC 第 2 級和 DoE 第 6 級標準的能效要求。該 EVM 的用途是進行評估，不是最終產品。UCC28782EVM-030 將 90VRMS 的輸入電壓轉換為 264VRMS，再降壓轉換為 USB-C PD 可選輸出電壓 20VDC（最大 3.25A）以及 5VDC、9VDC 和 15VDC，最大輸出額定電流為 3.00A，過功率限制為 160ms。此設計中使用的主要器件是有源鉗位反激式控制器 UCC28782 和集成式 GaN 半橋 LMG2610。在為此電路板加電之前，請仔細閱讀本用戶指南。
圖 3-1 UCC28782EVM-030 頂視圖
圖 3-2 UCC28782EVM-030 底視圖

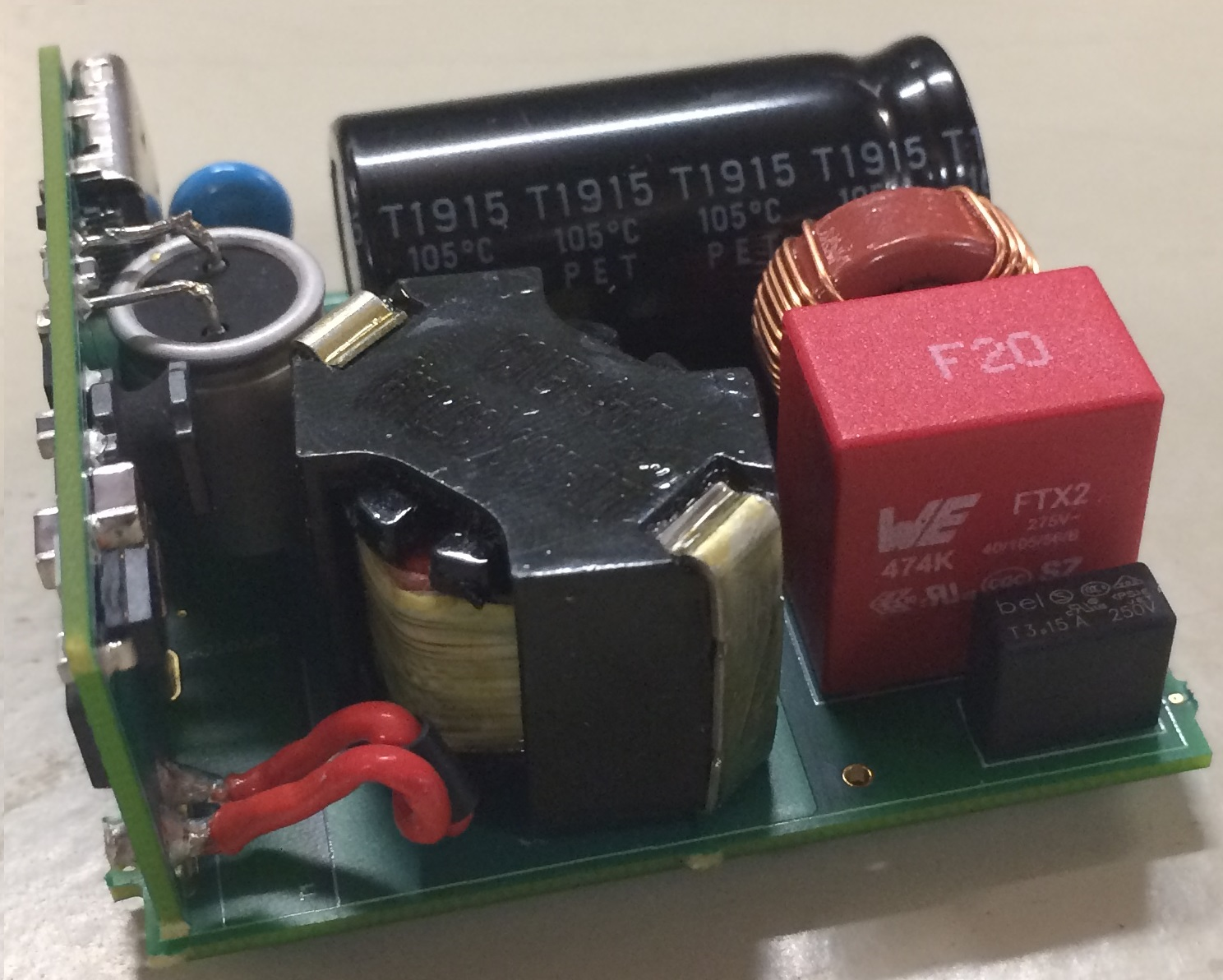

圖 3-3 高密度配置
