ZHCSD97D January 2012 – January 2015 DS100BR111A
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 簡化電路原理圖
- 5 修訂歷史記錄
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RTW|24
散熱焊盤機械數據 (封裝 | 引腳)
- RTW|24
訂購信息
1 特性
- 速率高達 10.3Gbps 的雙通道中繼器
- DS100BR111：1 個雙向通道
- DS100BR210：2 個單向通道
- DS100BR111A：1 個雙向通道
- 低功耗：每通道 65mW（典型值），可選擇關閉不使用的通道
- 高級信號調節功能
- 接收均衡功能高達 +36dB
- 發送去加重功能高達 -12dB
- 發送 VOD 控制：600 至 1200mVp-p
- 10.3Gbps 速率下的殘余確定性抖動 (DJ) 較低
- 可通過引腳選擇、EEPROM 或 SMBus 接口進行編程
- 單電源電壓：2.5V 或 3.3V
- 4mm x 4mm 24 引腳超薄型四方扁平無引線 (WQFN) 封裝內的直通引腳分配
- 5kV 人體模型 (HBM) 靜電放電 (ESD) 額定電壓
- -40°C 至 85°C 工作溫度范圍
2 應用
- 通信系統中的高速有源銅纜模塊
- 10GE、光纖通道 (FC)、串行 SCSI (SAS)、串行高級技術附件 (SATA) 3/6Gbps（支持帶外 (OOB) 檢測）、無限帶寬技術、通用公共無線接口 (CPRI)、RXAUI 等
3 說明
DS100BR111A 是一款超低功耗、高性能中繼器，設計用于數據傳輸速率高達 10.3Gbps 的串行鏈路。 DS100BR111A 的引腳采用單個雙向通道配置（一個發送通道，一個接收通道）。 DS100BR111A 的輸入具有一個強大的 4 級連續時間線性均衡器 (CTLE)，可在 5GHz 頻率下提供高達 +36dB 的升壓，并且能夠打開一個因碼間干擾 (ISI)（由電路板走線或銅質同軸電纜等互連介質引起）而完全關閉的輸入眼型狀態。 發送器具有一個高達 -12dB 的可編程輸出去加重驅動器，可驅動的輸出電壓范圍為 600mVp-p 至 1200mVp-p。
可通過引腳控制、SMBus 協議或外部 EEPROM 來應用可編程設置。 在 EEPROM 模式下，配置信息在加電時自動加載，這樣就免除了對于外部微處理器或軟件驅動程序的需要。 DS100BR111A 每個通道僅消耗 65mW（典型值），并且可選擇關閉不使用的通道。 憑借這一超低功耗特性，可免除對外部散熱器的需求，并簡化有源電纜應用中的熱管理。.
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DS100BR111A | WQFN (24) | 4.00mm x 4.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

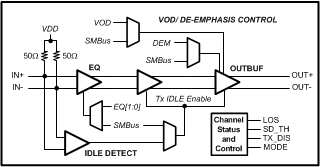

4 簡化電路原理圖
典型應用
