ZHCSE40C August 2015 – July 2016 DRV8872
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DDA|8
散熱焊盤機械數據 (封裝 | 引腳)
- DDA|8
訂購信息
1 特性
- H 橋電機驅動器
- 驅動一個直流電機、一個步進電機的繞組或其他負載
- 6.5V 至 45V 寬工作電壓范圍
- 565mΩ（典型值）RDS(on) (HS + LS)
- 3.6A 峰值電流驅動能力
- 脈寬調制 (PWM) 控制接口
- 集成電流調節功能
- 低功耗休眠模式
- 故障狀態輸出引腳
- 小型封裝尺寸
- 8 引腳 HSOP 封裝，帶有 PowerPAD™
- 4.9mm × 6mm
-
集成保護 功能
- VM 欠壓閉鎖 (UVLO)
- 過流保護 (OCP)
- 熱關斷 (TSD)
- 故障報告 (nFAULT)
- 自動故障恢復
2 應用范圍
- 打印機
- 電器
- 工業設備
- 其他機電 應用
3 說明
DRV8872 器件是一款刷式直流 (BDC) 電機驅動器，適用于打印機、電器、工業設備和其他小型機器。兩個邏輯輸入控制 H 橋驅動器，該驅動器由四個 N 溝道金屬氧化物半導體場效應晶體管 (MOSFET) 組成，能夠以高達 3.6A 的峰值電流執行雙向電機控制。利用電流衰減模式，可通過對輸入進行脈寬調制 (PWM) 來控制電機轉速。如果將兩個輸入均置為低電平，則電機驅動器將進入低功耗休眠模式。
DRV8872 器件 具備 集成電流調節功能。該功能基于內部基準電壓以及 ISEN 引腳電壓（與流經外部感測電阻的電機電流成正比）。該器件能夠?qū)㈦娏飨拗圃谀骋灰阎?，這可顯著降低系統功耗要求，并且無需大容量電容來維持穩定電壓，尤其是在電機啟動和停轉時。
該器件針對故障和短路問題提供了全面保護，包括欠壓鎖定 (UVLO)、過流保護 (OCP) 和熱關斷 (TSD)。通過將 nFAULT 輸出拉為低電平來報告故障。故障排除后，器件自動恢復正常狀態。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8872 | HSOP (8) | 4.90mm x 6.00mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

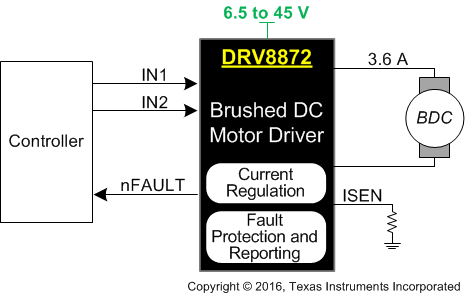

簡化電路原理圖

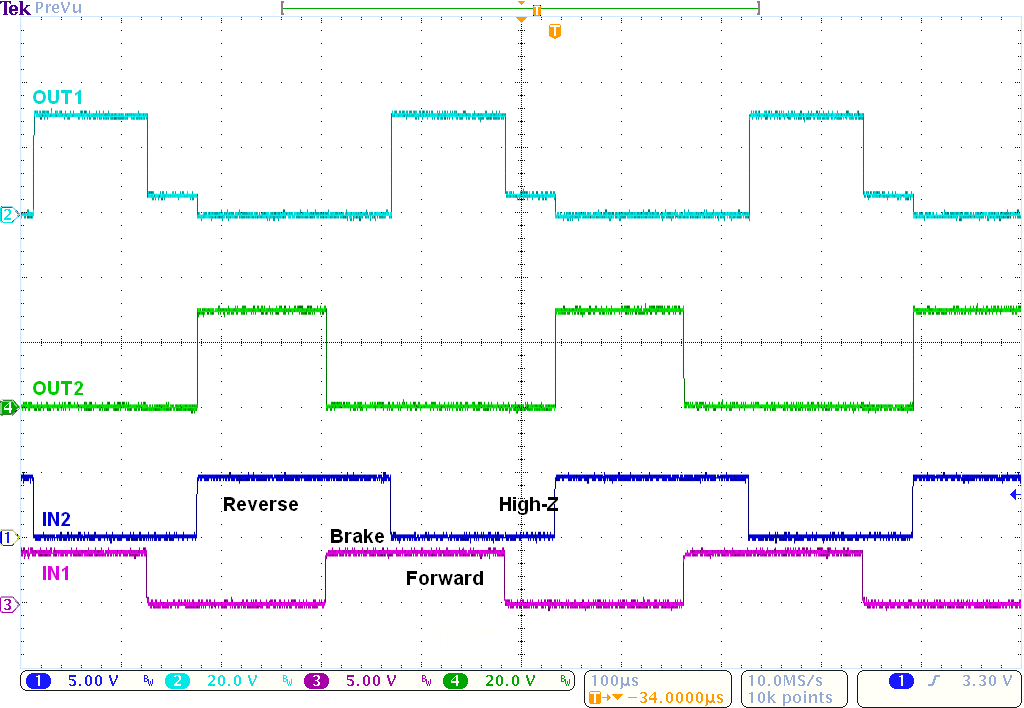

H 橋狀態
