1 特性
- 48 個恒定灌電流輸出通道
- 具有最大亮度控制 (BC)/最大顏色亮度控制 (CC) 數據的灌電流：
- 5 VCC 時為 25mA
- 3.3 VCC 時為 20mA
- 全局亮度控制 (BC)：3 位（8 步長）
- 每個顏色組的顏色亮度控制 (CC)：
9 位（512 步長），分為三組 - 發光二極管 (LED) 電源電壓高達 10V
- VCC = 3.0V 至 5.5V
- 恒流精度
- 通道到通道 = ±1%（典型值），±3%（最大值）
- 器件到器件 = ±1%（典型值），±2%（最大值）
- 數據傳輸速率：25MHz
- 灰度時鐘頻率：33MHz
- 預充電場效應晶體管 (FET) 可避免重影現象
- 增強電路可消除 Caterpillar 效應
- 低灰度增強
- LED 開路檢測 (LOD)
- 熱關斷 (TSD)
- 運行溫度：-40°C 至 85°C
2 應用范圍
- 采用多路復用系統的 LED視頻顯示屏
- 采用多路復用系統的 LED 信號板
- 高刷新率、高密度的 LED 面板
3 說明
TLC59581 是一款 48 通道恒定灌電流驅動器。每個通道都具有單獨可調的 65536 步長脈寬調制 (PWM) 灰度 (GS) 亮度控制。
輸出通道分為三組。各組都具有 512 步長顏色亮度控制 (CC) 功能。CC 可調節顏色之間的亮度。全部 48 通道的最大電流值可通過 8 步長全局亮度控制 (BC) 功能設置。BC 調節 LED 驅動器之間的亮度偏差。可通過一個串行接口端口訪問 GS、CC 和 BC 數據。
TLC59581 具有一個錯誤標志：LED 開路檢測 (LOD)。該標志可通過串行接口端口讀取。為解決開路 LED 引發的此類 caterpillar 問題，TLC59581 器件具有一個增強型電路。該電路可提供 caterpillar 效應消除、熱關斷 (TSD) 和 IREF 電阻短路保護 (ISP) 功能，以確保較高的系統穩定性。TLC59581 器件還具有節電模式，可在輸出全部關閉后將總流耗降為 0.8mA（典型值）。TLC59581 器件是一款提升多路復用面板低灰度顯示模式性能的良好解決方案。
請參見應用筆記《使用 TLC59581 構建高密度、高刷新率多路復用 LED 面板》，SLVA744。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TLC59581 | VQFN (56) | 8.00mm x 8.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

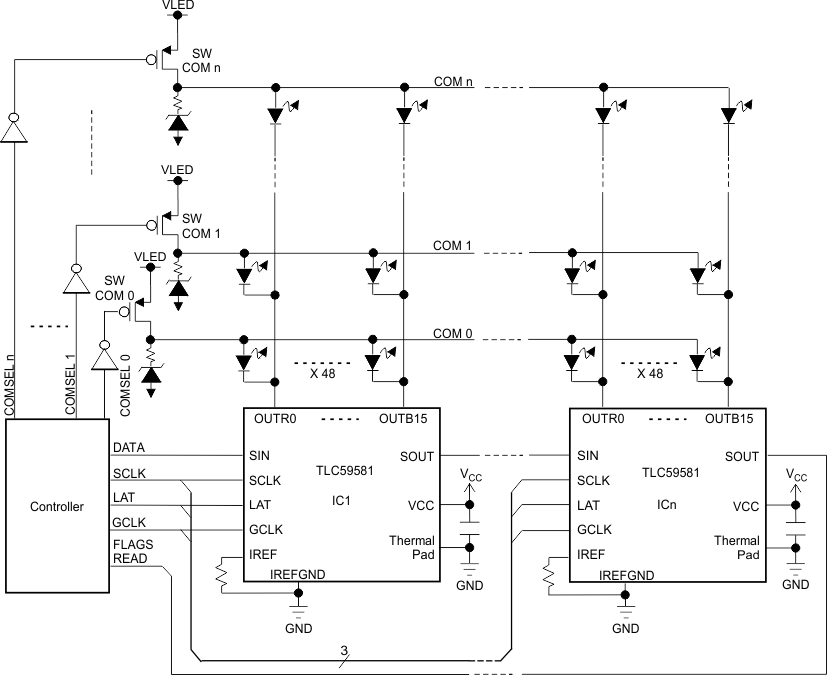

典型應用電路原理圖（以菊花鏈方式連接的多個 TLC59581）
