ZHCS202E April 2011 – March 2015 SN75DP130
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 修訂歷史記錄
- 5 說明（續）
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Parameter Measurement Information
- 9 Detailed Description
- 10Application and Implementation
- 11Power Supply Recommendations
- 12Layout
- 13器件和文檔支持
- 14機械封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RGZ|48
散熱焊盤機械數據 (封裝 | 引腳)
- RGZ|48
訂購信息
1 特性
- 支持 DP v1.1a 和 DP v1.2 信令，包括高達 5.4Gbps 的 HBR2 數據速率
- 支持 TMDS 時鐘頻率高達 340MHz 的 HDMI 1.4b
- 具有可實現與 AMD、Intel 和 NVIDIA 圖形處理器無縫連接的接口
- 通過鏈路協商實現自動配置
- 通過可調電壓擺幅和預加強增益實現輸出信號調節
- 高度可配置的輸入可變均衡器
- 兩個器件選項，包括可實現最低功率的雙電源配置
- 2kV 靜電放電 (ESD) 人體模型 (HBM) 保護
- 溫度范圍：0°C 至 85°C
- 48 引腳 7mm × 7mm 超薄型四方扁平無引線 (VQFN) 封裝
2 應用范圍
- 筆記本電腦
- 臺式計算機
- 計算機擴展塢
- 計算機獨立顯卡
3 說明
SN75DP130 器件是一款單通道 DisplayPort™ (DP) 轉接驅動器，可重新生成 DP 高速數字鏈路。 該器件符合 VESA DisplayPort 標準版本 1.2，支持 4 通道主鏈路接口，允許每個通道以 5.4Gbps 的 HBR2 速率發送信號。 該器件還支持 DP++ 雙模，可提供 DVI 和全尺寸 HDMI 版本 1.4a 的 TMDS 信令。
器件會補償 PCB 相關頻率損耗和開關相關損耗，以在源設備和接收設備之間提供最佳 DP 電氣性能。 主鏈路信號輸入具有可配置均衡器和可選升壓設置。 主鏈路輸出提供四種初級差分輸出電壓擺幅 (VOD) 和四種初級預加強設置。 通過 I2C 編程可進行二級升壓調整，從而對主鏈接輸出進行微調。 該器件可監視 AUX 通道并根據鏈路協商命令自動調整輸出信號電平和輸入均衡器。 此外，SN75DP130 輸出信號調節和 EQ 參數完全可通過 I2C 接口進行編程。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN75DP130 | VQFN (48) | 7.00mm x 7.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

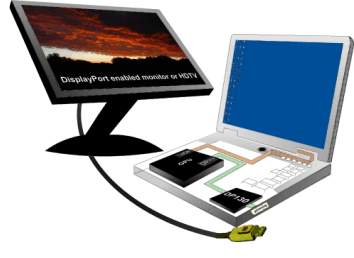

簡單應用
